KADAMM K802608016 — секторная антенна 617–894 МГц, 2 системы излучателей, 15,6 дБи, 4 порта, RET

Коротко: KADAMM K802608016 — 2×617–894 МГц, 4 порта, длина 2080 мм, масса 30,3 кг, усиление 15,6 дБи. От ближайшей модели KADAMM K802608015 отличается так: корпус длиннее на 581 мм (2080 против 1499 мм); тяжелее на 8,8 кг (30,3 против 21,5 кг).

Для KADAMM K802608016 опорные цифры — усиление 15,6 дБи и луч по горизонтали 65°. У KADAMM K802608016 полоса 617–894 МГц и допустимая мощность до 500 Вт, у KADAMM K802709016 — 694–960 МГц и до 400 Вт.

KADAMM K802608016 — панель для сектора базовой станции сотовой сети, полосы 2×617–894 МГц. Главное в цифрах: 2 системы излучателей; 4 входа; горизонтальный луч 65°; усиление до 15,6 дБи; наклон луча 2–12° с дистанционным управлением.

Внутри общего стеклопластикового кожуха — металлический экран-рефлектор и над ним вертикальные столбцы излучателей. За счёт экрана излучение уходит вперёд: мощность сосредоточена в одном секторе, а сзади и по соседним направлениям антенна почти не излучает. Высота столбца определяет ширину луча по вертикали: чем больше излучателей в столбце, тем уже луч и выше усиление; при высоте панели 2080 мм вертикальный луч составляет 13,5 ± 1,0°. Столбцы разных диапазонов независимы друг от друга: каждая из 2 систем имеет свои входы, которые можно подключить к разным радиомодулям или даже передать разным операторам.

В каждом излучателе два диполя, развёрнутые на +45° и −45° соответственно. Благодаря кроссполяризационной развязке более 15–16 дБ две ортогональные поляризации почти независимы, и одна система работает как два тракта: в схеме 2T2R (MIMO 2×2) либо на поляризационно-разнесённый приём, где отдельная вторая антенна уже не требуется. Отсюда и число входов: 4 — это 2 системы по две поляризации. Развязка между входами — не менее 26 дБ.

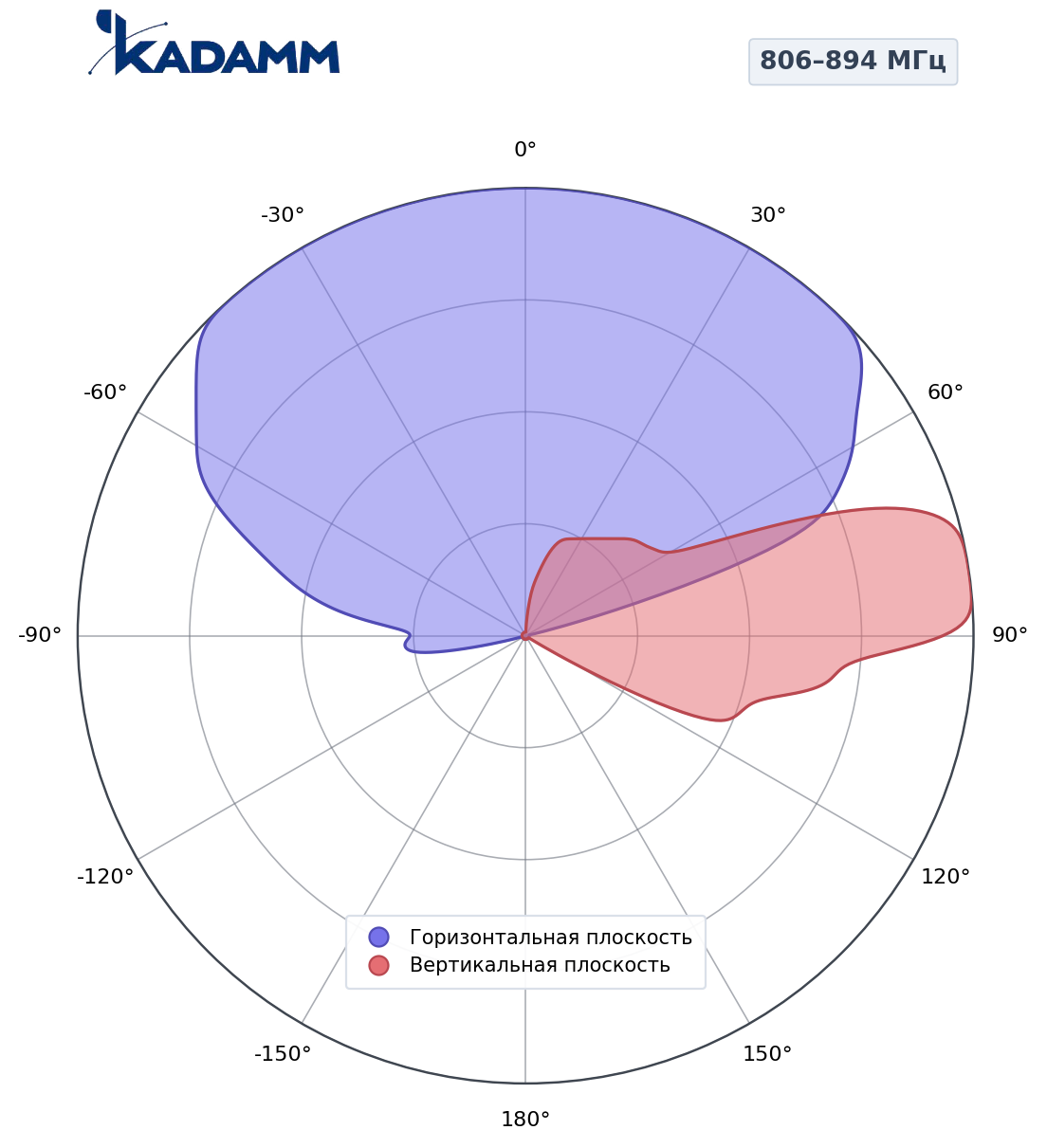

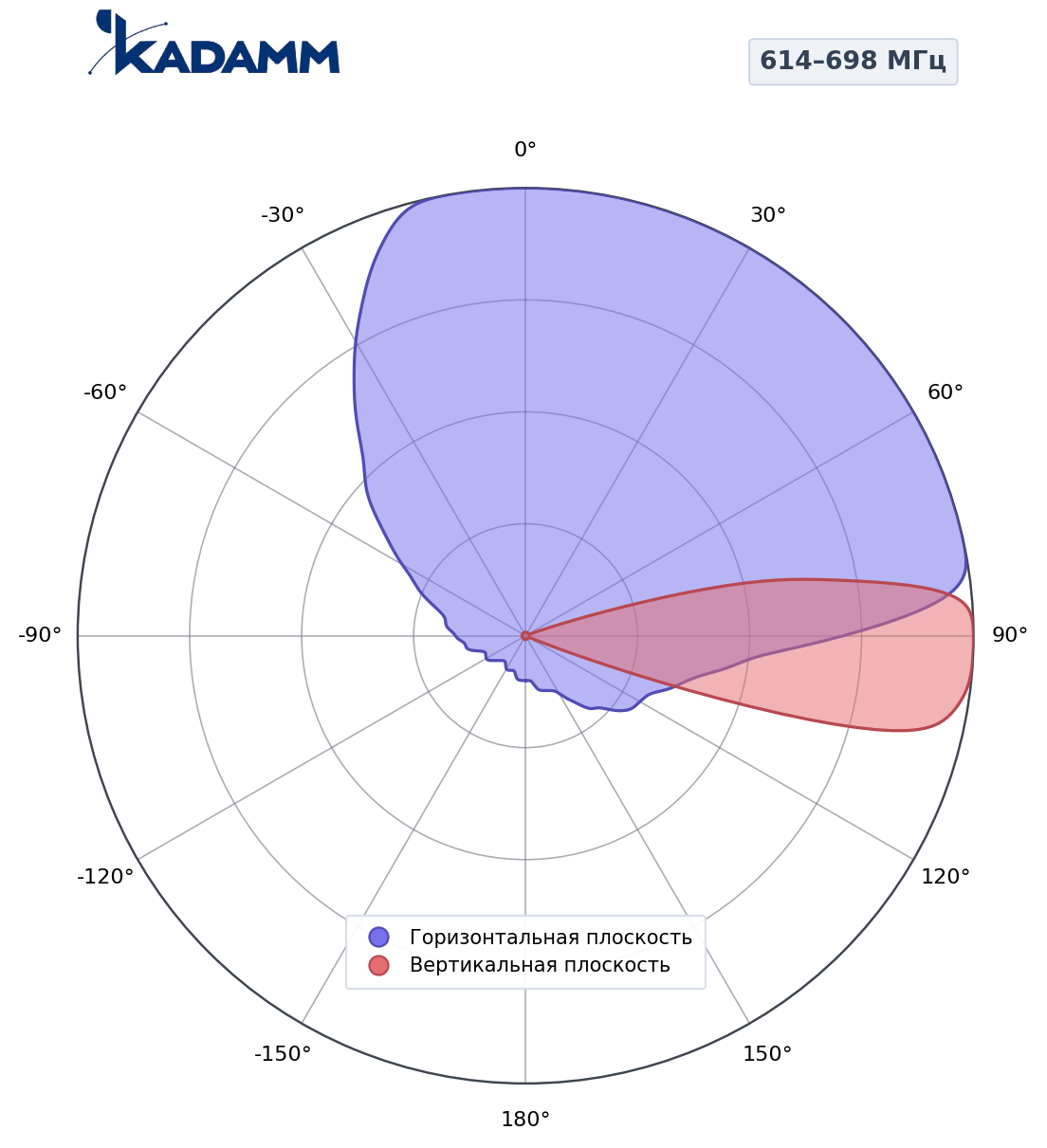

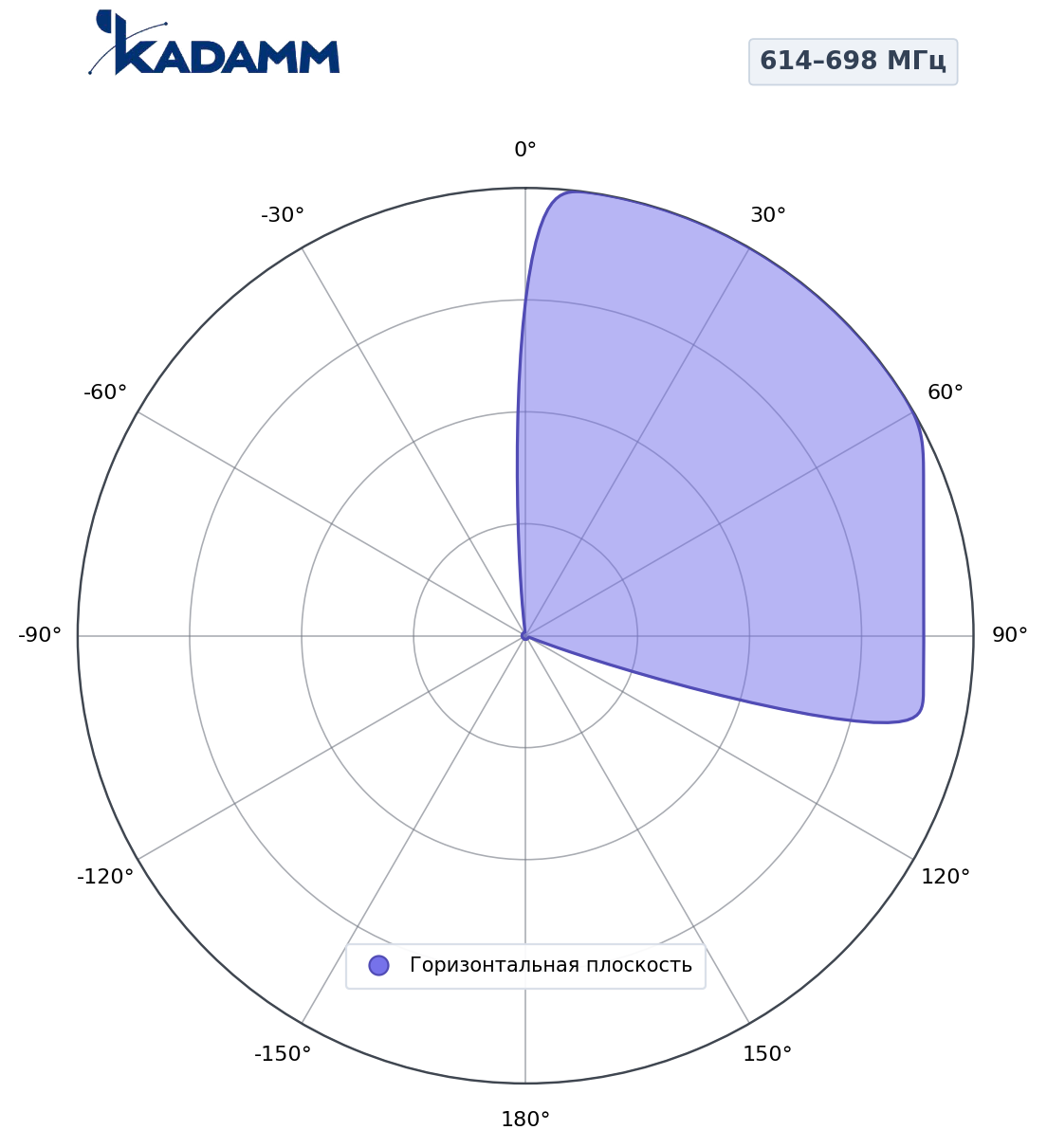

Форма диаграммы: ширина луча по горизонтали 65° — расчёт на три сектора по 120°: соседние панели перекрываются на краях, и абонент переходит между секторами без провала; отношение вперёд/назад более 22–25 дБ — в тыл уходит примерно в 158 раз меньше мощности, чем в главный лепесток; первый боковой лепесток над главным подавлен на более чем 16–17 дБ — меньше перелёта сигнала в дальние соты.

Вертикальный луч всего 13,5 ± 1,0°, и зону обслуживания определяет наклон. Считают так: к углу на край соты — арктангенсу отношения высоты подвеса к радиусу — прибавляют половину вертикальной ширины луча. Пример: панель на 40-метровой мачте, радиус соты 2 км — угол около 7,9°. Диапазон электрического наклона — 2–12°: сдвиг фаз между излучателями опускает луч целиком, и сектор не искажается; привод RET управляется по AISG 2.0 SRET. Механический наклон 0–10° от кронштейна оставляют для грубой настройки: он поднимает задний лепесток и уводит края сектора вверх.

Тракт: КСВН не более 1,5 — от входа отражается не более 4 % мощности; допустимая мощность на вход 500 Вт; IM3 / ≤−153 дБн (испытание двумя тонами по 20 Вт, IEC 62037); разъёмы — 4 × розетка 4.3-10, вывод снизу. Пассивная интермодуляция значима на сайте с несколькими мощными несущими: продукты смешения попадают в приёмный канал сектора и повышают уровень шума. Показатель антенны распространяется на всю линию лишь при перемычках и разъёмах того же класса; именно для этого сделаны разъёмы 4.3-10: они меньше 7/16 и держат контакт стабильнее. Излучатели заземлены по постоянному току, и статический заряд с антенны стекает на опору.

Механика: 2080 × 499 × 178 мм (высота, ширина, глубина), 30,3 кг плюс 5,5 кг крепежа, труба Ø50–Ø115 мм, от −50 до +65 °C, ветер до 216 км/ч. Ветровая нагрузка при 150 км/ч составляет 1160 / 225 / 1180 Н (фронт / бок / тыл); фронтальная — примерно 118 кгс, и вместе с изгибающим моментом кронштейн и труба передают её на опору.

Панели предназначены для опор, трубостоек и крыш макросайтов операторов. По частотам она обслуживает: сети LTE 700 (APT), LTE 800, LTE 850 (диапазоны 3GPP B28/n28, B20/n20, B5/n5). На сектор — одна панель, её азимут и угол места берут из расчёта радиопокрытия.

С лучом 65° — стандартная трёхсекторная схема для городской и пригородной застройки, посёлков и промышленных площадок: три панели на опоре закрывают круг, ёмкость делится поровну между секторами.

Многосистемная панель упрощает модернизацию сайта: вместо двух–трёх старых антенн — одна, опора разгружается по месту и ветру, а радиомодули разных диапазонов или операторов получают свои входы.

Полосы. Проверьте, что рабочие частоты каждого радиомодуля попадают в 2×617–894 МГц, и распределите диапазоны по системам панели: один диапазон — одна система.

Входы. Число входов: 4; под двухтрактный радиомодуль (2T2R) отводится пара входов ±45° в пределах одной системы.

Ширина луча. Ширина 65° выбирается по схеме секторизации сайта: 65° — для трёх секторов, 33° — для шести либо для вытянутой зоны, 90° — для широкого сектора малой соты.

Наклон. Сложите угол на край соты с половиной вертикального луча (13,5 ± 1,0°) и сверьте с диапазоном наклона панели — 2–12°.

Тракт. На вход допускается подавать до 500 Вт. Для низкой IM3 всей линии перемычки и разъёмы должны быть того же класса.

Опора. Кронштейн и трубу Ø50–Ø115 мм рассчитывают на массу 30,3 кг и ветровую нагрузку 1160 / 225 / 1180 Н.

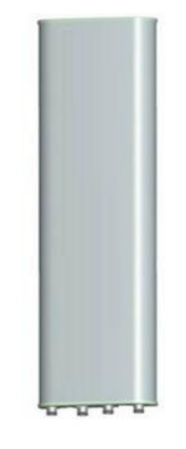

Антенна KADAMM K802608016, блок RET, монтажный комплект на трубу Ø50–Ø115 мм.
