Антенна ГНСС 1597–1603 МГц: усиление 3 дБи, 1 порт, поляризация вертикальная, разъём SMA (вилка) (возможен другой по заказу).

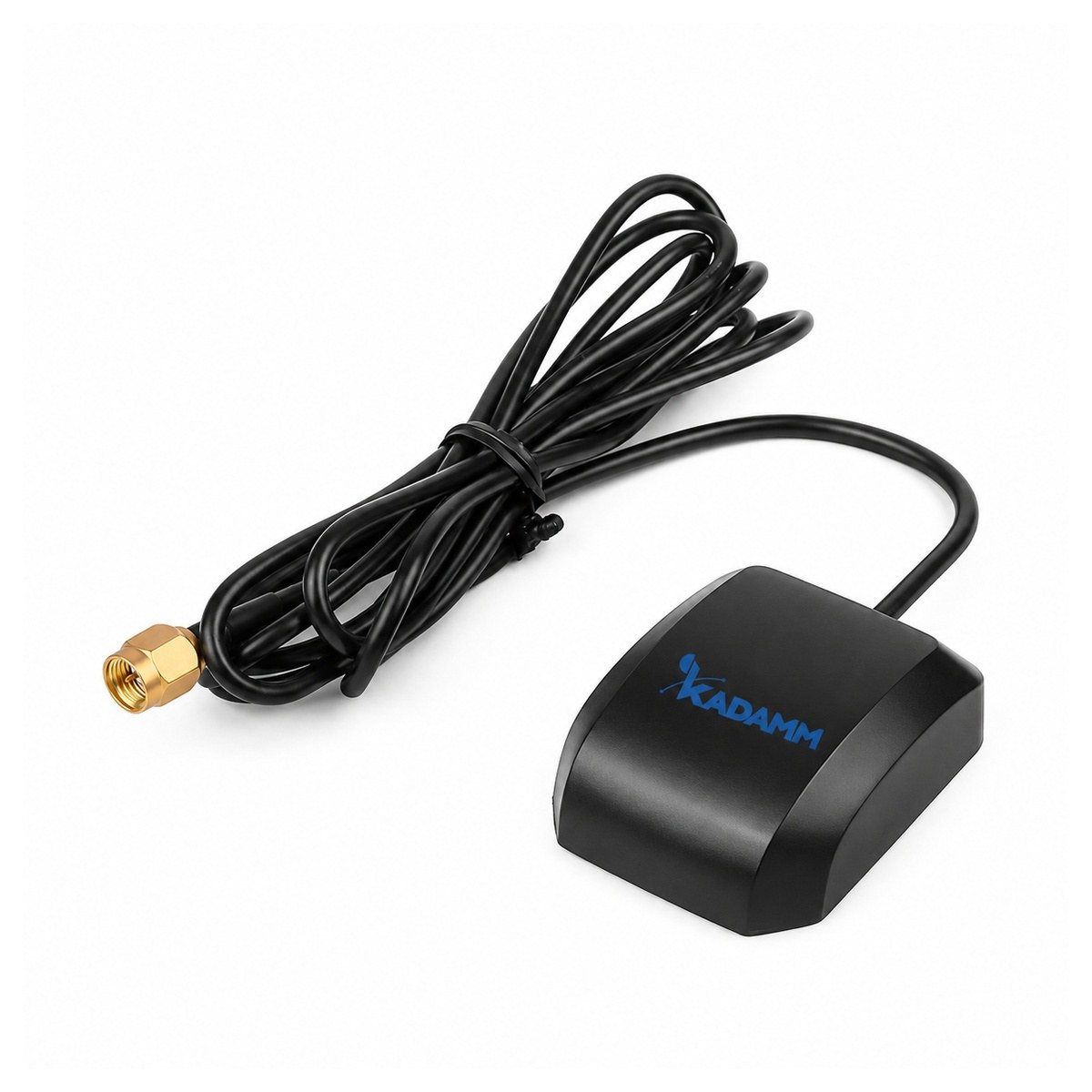

KADAMM GPS-L1G1-3PM — антенна ГНСС. Основные данные: системы GPS; поляризация вертикальная; разъём SMA.
Навигационный сигнал у поверхности Земли слабый — порядка −130 дБм, ниже уровня теплового шума в полосе приёмника; приёмник вытаскивает его корреляцией с известным кодом. Поэтому от антенны требуется не мощность, а чистота: низкий собственный шум, хорошее согласование и устойчивость к помехам.
Частоты систем в диапазоне L1 близки: GPS L1 и Galileo E1 — 1575,42 МГц, BeiDou B1 — 1561,098 МГц, ГЛОНАСС L1 — около 1602 МГц. Антенна, которая принимает только GPS, работает с любым приёмником, но приёмник, рассчитанный на несколько систем, получит с ней меньше спутников — а значит, медленнее найдёт решение в сложных условиях.
Конструкция: размеры 10 × 10 × 10, масса 1. Место установки решает больше, чем паспорт: антенне нужно открытое небо, подальше от передающих антенн, металлических стен и надстроек; на мачте — выше соседних конструкций, чтобы горизонт был открыт.
| Параметр | Значение |
|---|---|
| Диапазон частот | 1597–1603 МГц |
| Коэффициент усиления | 3 дБи |
| Поляризация | вертикальная |
| Число портов | 1 порт |
| КСВН | ≤2,0 |
| Максимальная мощность на порт | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Разъём | SMA (вилка) (возможен другой по заказу) |
| Габариты | 10 × 10 × 10 |
| Масса | 1 |
| Крепление | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM GPS-L1G1-3PM | 1597–1603 | 3 | 1 | вертикальная | уточняйте у менеджера | уточняйте у менеджера | SMA (вилка) (возможен другой по заказу) | 10 × 10 × 10 | 1 |
Параметры, не указанные в таблице, — уточняйте у менеджера.
Где применяют KADAMM GPS-L1G1-3PM: навигация, мониторинг подвижных объектов, синхронизация оборудования и сбор телеметрии.
Антенна работает с навигационными приёмниками и модулями GPS; при выборе сверяют системы и полосы приёмника, питание на его антенном входе и тип разъёма.
Системы и полосы. Антенна должна принимать всё, что использует приёмник: GPS.
Разъём. Разъём SMA; переходники в тракте нежелательны.
Место установки. Открытое небо, удаление от передающих антенн и металлических стен.
Антенна КАДАММ GPS-L1G1-3PM выбранного исполнения, комплект крепления — уточняйте у менеджера.
| Параметр | GPS-L1G1-3PM | AR-LTE-3F | GNSS-5G2-3 | GNSS-5G2-8 | 5G4-3 | GPS-L1-38T2 | GNSS-5G1W1-6 |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 1597–1603 МГц | 698–960 / 1710–2700 МГц | 698–960 / 1573,42–1577,42 / 1710–3800 МГц | 617–960 / 1562–1612 / 1690–6000 МГц | 617–960 / 1710–3800 МГц | 1570–1580 МГц | 617–960 / 1562–1612 / 1710–2690 / 3300–4200 / 4900–7125 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная (4G/5G), правая круговая RHCP (ГНСС) | вертикальная | вертикальная | правая круговая (RHCP) | уточняйте у менеджера |
| Коэффициент усиления | 3 дБи | 3 дБи | 2–5 дБи | 4–8 дБи | 3 дБи | 38 дБ (антенна + МШУ) | 2,5–6 дБи |
| Тип | антенны ГНСС | штыревые антенны 4G | комбинированные антенны ГНСС + 4G/5G | комбинированные антенны ГНСС + 4G/5G | антенны 4G/5G MIMO 4×4 | антенны ГНСС | комбинированные антенны ГНСС + 4G/5G |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Будет, если соблюсти разнос: сильный сигнал передатчика рядом может перегрузить малошумящий усилитель и заглушить навигацию: усилитель уходит в насыщение, и приёмник теряет спутники. Фильтр перед усилителем снижает этот риск, но разнос всё равно нужен.
На практике навигационную антенну ставят выше и в стороне от передающих, не в их главном лепестке, а кабели разных систем разводят. На транспорте и в шкафах с модемами выручают комбинированные антенны KADAMM, у которых тракты уже развязаны в корпусе.
У пассивной антенны нет собственного усилителя: принятый сигнал сразу идёт в кабель, и каждый метр кабеля уменьшает отношение сигнал/шум. Поэтому её ставят вплотную к приёмнику или модулю со своим малошумящим входом, а внутри устройства подключают дорожкой платы или коротким кабелем.
Активная антенна несёт усилитель у излучателя и питается по кабелю от приёмника; она нужна, когда антенну выносят на крышу или мачту. Если в вашем устройстве кабель длиннее нескольких десятков сантиметров, подберём активный вариант KADAMM с подходящим усилением.
Антенна рассчитана на GPS. Частоты основных систем в диапазоне L1: GPS L1 и Galileo E1 — 1575,42 МГц, BeiDou B1 — 1561,098 МГц, ГЛОНАСС L1 — около 1602 МГц; многочастотные антенны добавляют полосы L2, L5 и их аналоги. Чем больше систем видит приёмник, тем быстрее и надёжнее решение.
Антенна должна принимать все системы, которые использует приёмник; лишние полосы не мешают, а недостающие уменьшают число спутников в решении. Пришлите модель приёмника или модуля — проверим совместимость по системам, питанию и разъёму и подскажем, нужен ли переходник.
Антенне нужно как можно больше открытого неба: без навесов, стен и надстроек выше её уровня. Металлическая поверхность под антенной работает как земля и улучшает диаграмму; на транспорте лучшее место — центр крыши, на здании — кровля без высоких надстроек рядом.
Кабель прокладывают без резких изгибов и пережатий, разъёмы на улице герметизируют. Мачтовую антенну заземляют вместе с опорой, а на вводе кабеля в здание ставят грозоразрядник, рассчитанный на пропускание питания усилителя. Перед сдачей проверяют число видимых спутников и отношение сигнал/шум в интерфейсе приёмника.
Артикул для заказа — KADAMM GPS-L1G1-3PM, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GPS-L1G1-3PM могут уточняться без уведомления.
Поставляем KADAMM GPS-L1G1-3PM — антенна ГНСС 1597–1603 МГц, 3 дБи, 1 порт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
