Активная антенна спутниковой навигации со встроенным малошумящим усилителем: GPS L1.
Антенна КАДАММ GPS-L1-29M2 — активная антенна спутниковой навигации со встроенным малошумящим усилителем. Рабочие частоты 1575,42 ± 10 МГц (GPS L1), усиление 2 дБic в зенит, разъём SMA.
Характеристики по документации на модель: КСВН 1,3; поляризация круговая правая (RHCP); усиление МШУ 29 ± 2 дБ; коэффициент шума 1,3 дБ; питание 1,4–3,6 В DC, 8–15 мА. Конструкция: размеры 45,8 × 38,4 × 12,8 мм; кабель RG174, 3 м; крепление магнит или клей; рабочая температура −40…+85 °C.
Применение — приёмники и модули GPS.
| Параметр | Значение |
|---|---|
| Частота | 1575,42 ± 10 МГц (GPS L1) |
| Полоса | ±5 МГц от центральной |
| Поляризация | круговая правая (RHCP) |
| Усиление антенного элемента | 2 дБic в зенит |
| КСВН антенны | 1,3 |
| Осевое отношение | не более 3 дБ |
| Усиление МШУ | 29 ± 2 дБ |
| Коэффициент шума | 1,3 дБ |
| Питание | 1,4–3,6 В DC, 8–15 мА |
| КСВН выхода | 2,0 |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Размеры | 45,8 × 38,4 × 12,8 мм |
| Крепление | магнит или клей |
| Кабель | RG174, 3 м |
| Разъём | SMA, вилка |
| Материал радома | ABS |
| Рабочая температура | −40…+85 °C |
KADAMM GPS-L1-29M2 работает в полосах 1565,42–1585,42 МГц: GPS L1 / Galileo E1; спутниковая навигация GPS. GPS-L1-29M2 — приёмники и модули GPS.

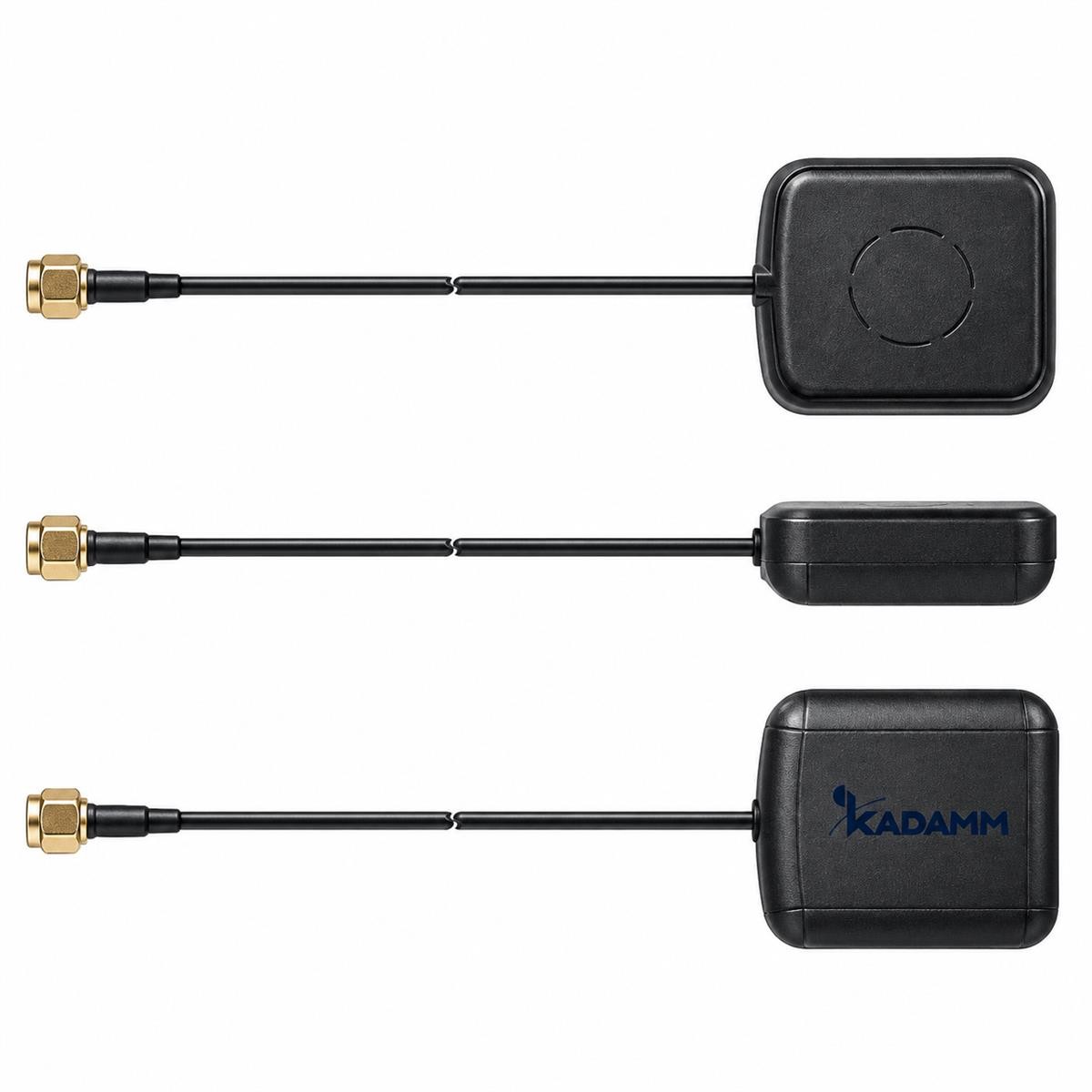

Антенна КАДАММ GPS-L1-29M2, магнит или клей.
| Параметр | GPS-L1-29M2 | GPS-L1-38P5 | GPS-L1-38P8 | GNSS-L1B1-38 | GNSS-AMP-L1L5-22 | GPS-L1-38T |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | GPS L1 | 1575,42 МГц | 1575,42 МГц | — | 1559–1607 / 1166–1279 МГц | 1575,42 МГц |
| Поляризация | круговая правая | RHCP | RHCP | RHCP | — | RHCP |
| Ширина ДН по уровню −3 дБ | — | 110° | 110° | 110° | — | 110° |
| Коэффициент усиления | 29 ± 2 дБ | — | — | — | — | — |
| Тип | активная антенна спутниковой навигации со встроенным малошумящим усилителем | антенна GPS L1 с МШУ | антенна GPS L1 с МШУ | антенна GPS L1 + BeiDou B1 с МШУ | линейный усилитель ГНСС 1166–1279 / 1559–1607 МГц, 22 дБ | антенна GPS L1 с МШУ |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM GPS-L1-29M2 — 1565,42–1585,42 МГц: GPS L1 / Galileo E1; спутниковая навигация GPS.
У KADAMM GPS-L1-29M2 — SMA, вилка; поляризация — круговая правая.
У KADAMM GPS-L1-29M2 крепление: магнит или клей, размеры 45,8 × 38,4 × 12,8 мм.
У KADAMM GPS-L1-29M2: диапазоны GPS L1, поляризация круговая правая, тип активная антенна спутниковой навигации со встроенным малошумящим усилителем. У KADAMM GPS-L1-38P5: диапазоны 1575,42 МГц, поляризация RHCP, тип антенна GPS L1 с МШУ.
Нет. Малошумящий усилитель питается по центральной жиле того же кабеля от приёмника: 1,4–3,6 В DC, 8–15 мА.
Артикул для заказа — KADAMM GPS-L1-29M2, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GPS-L1-29M2 могут уточняться без уведомления.
Поставляем KADAMM GPS-L1-29M2 — активная антенна GPS L1 на магните или клее, МШУ 29 дБ, кабель 3 м, SMA, допуск частоты ±10 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
