Серия активных антенн ГНСС в компактном корпусе-конусе для RTK, мониторинга и машинного управления: двухчастотные L1 + L2, L1 + L5 и с L-Band, одночастотная L1; МШУ 38–42 дБ, питание 3,3–12 В, TNC, IP67, 6 исполнений.
Антенна КАДАММ GNSS-RTK-L12-40T принимает сигналы четырёх спутниковых систем в двух полосах: 1559,052–1616 МГц (GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1/E2) и 1205,094–1278,75 МГц (GPS L2, ГЛОНАСС G2, BeiDou B2/B3, Galileo E5b/E6). Двухчастотный приём убирает ионосферную ошибку и нужен для решения RTK с сантиметровой точностью.
Встроенный МШУ даёт 40 ± 2 дБ в верхней группе и 42 ± 2 дБ в нижней при коэффициенте шума не более 1,5 дБ, питание 3,3–12 В по кабелю. Коэффициент усиления антенного элемента не менее 3 дБи, осевое отношение не более 3 дБ, обзор 360° по азимуту и 5–90° по углу места. Компактный корпус-«конус» Ø66,5 мм массой около 150 г крепится шпилькой M18×1, выход — TNC на корпусе.
Кроме исполнения GNSS-RTK-L12-40T серия включает корпуса Ø90 мм (GNSS-RTK-L12-40T2) и Ø68 мм на магните или винте (GNSS-RTK-L12-40T3), исполнение с полосой 1535–1616 МГц (включая L-Band) и L5 (GNSS-RTK-L125-40T2), двухчастотное L1 + L5 с МШУ 38 дБ (GNSS-RTK-L15-38T) и одночастотное L1 1559–1610 МГц с МШУ 38 дБ (GNSS-RTK-L1-38T). Характеристики каждого — в таблице «Исполнения».
Антенный элемент
| Параметр | Значение |
|---|---|
| Диапазон частот | 1559,052–1616 МГц; 1205,094–1278,75 МГц |
| Сигналы | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5b / E6 |
| Поляризация | круговая правая (RHCP) |
| Осевое отношение | ≤ 3 дБ |
| Коэффициент усиления (максимум) | ≥ 3 дБи |
| КСВН | ≤ 2,0 |
| Сектор обзора | 360° по азимуту, 5–90° по углу места |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление: B1 / L1 / G1 / E1 / E2 | 40 ± 2 дБ |
| Усиление: B2 / L2 / G2 / B3 / E5b / E6 | 42 ± 2 дБ |
| Коэффициент шума | ≤ 1,5 дБ |
| Неравномерность в полосе | ± 1,5 дБ |
| КСВН выхода | ≤ 2,0 |
| Питание | 3,3–12 В DC по кабелю, ток не более 50 мА |
| Параметр | Значение |
|---|---|
| Габариты | Ø66,5 × 76,3 мм (высота купола 46 мм) |
| Масса | около 150 г |
| Разъём | TNC, розетка, на корпусе |
| Крепление | шпилька M18×1 с гайками |
| Степень защиты | IP67 |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −40…+85 °C |
| Относительная влажность | до 95 % без конденсации |
| Артикул | Частоты | МШУ, шум | Усиление антенны | Питание, ток | Корпус | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM GNSS-RTK-L12-40T | 1559,052–1616 МГц; 1205,094–1278,75 МГц | B1 / L1 / G1 / E1 / E2 — 40 ± 2 дБ; B2 / L2 / G2 / B3 / E5b / E6 — 42 ± 2 дБ, шум ≤ 1,5 дБ | ≥ 3 дБи | 3,3–12 В DC, ≤ 50 мА | Ø66,5 × 76,3 мм, около 150 г | шпилька M18×1, IP67 |
| KADAMM GNSS-RTK-L1-38T | 1559,052–1610 МГц (GPS, ГЛОНАСС, BeiDou, Galileo) | B1 / L1 / G1 / E1 / E2 — 38 ± 2 дБ, шум ≤ 1,5 дБ | ≥ 3 дБи | 3,3–12 В DC, ≤ 30 мА | Ø66,5 мм, около 150 г | крепление — уточняйте у менеджера, IP67 |
| KADAMM GNSS-RTK-L12-40T2 | 1559,052–1616 МГц; 1205,094–1278,75 МГц | B1 / L1 / G1 / E1 / E2 — 40 ± 2 дБ; B2 / L2 / G2 / B3 / E5b / E6 — 42 ± 2 дБ, шум ≤ 1,5 дБ | ≥ 3 дБи | 3,3–12 В DC, ≤ 50 мА | Ø90 мм, около 150 г | крепление — уточняйте у менеджера, IP67 |
| KADAMM GNSS-RTK-L12-40T3 | 1559,052–1616 МГц; 1205,094–1278,75 МГц | B1 / L1 / G1 / E1 / E2 — 40 ± 2 дБ; B2 / L2 / G2 / B3 / E5b / E6 — 42 ± 2 дБ, шум ≤ 1,5 дБ | ≥ 3 дБи | 3,3–12 В DC, ≤ 50 мА | Ø68 мм, около 150 г | магнит или винт, IP67 |
| KADAMM GNSS-RTK-L15-38T | 1561,098–1602 МГц (BeiDou B1, GPS L1, ГЛОНАСС G1); 1176–1227 МГц (GPS L5 и L2, Galileo E5a и E5b, BeiDou B2) | 38 ± 2 дБ, шум ≤ 1,5 дБ | 3 дБic в зенит (на плате) | 3,3–12 В DC, менее 50 мА | Ø66,5 мм, около 150 г | крепление — уточняйте у менеджера, IP67 |
| KADAMM GNSS-RTK-L125-40T2 | 1535–1616 МГц; 1176–1278,75 МГц | B1 / L1 / G1 / E1 / E2 / L-Band — 40 ± 2 дБ; L5 / B2 / L2 / G2 / B3 / E5b / E6 — 42 ± 2 дБ, шум ≤ 1,5 дБ | ≥ 3 дБи | 3,3–12 В DC, ≤ 50 мА | Ø66,5 мм, около 150 г | крепление — уточняйте у менеджера, IP67 |
Все исполнения — разъём TNC (розетка) на корпусе, поляризация круговая правая. Высота корпусов новых исполнений, смещения фазовых центров и крепёж — уточняйте у менеджера.
Базовые станции RTK и опорные станции дифференциальной коррекции, мониторинг деформаций сооружений, машинное управление дорожной и сельскохозяйственной техникой, навигация транспорта с двухчастотными приёмниками.

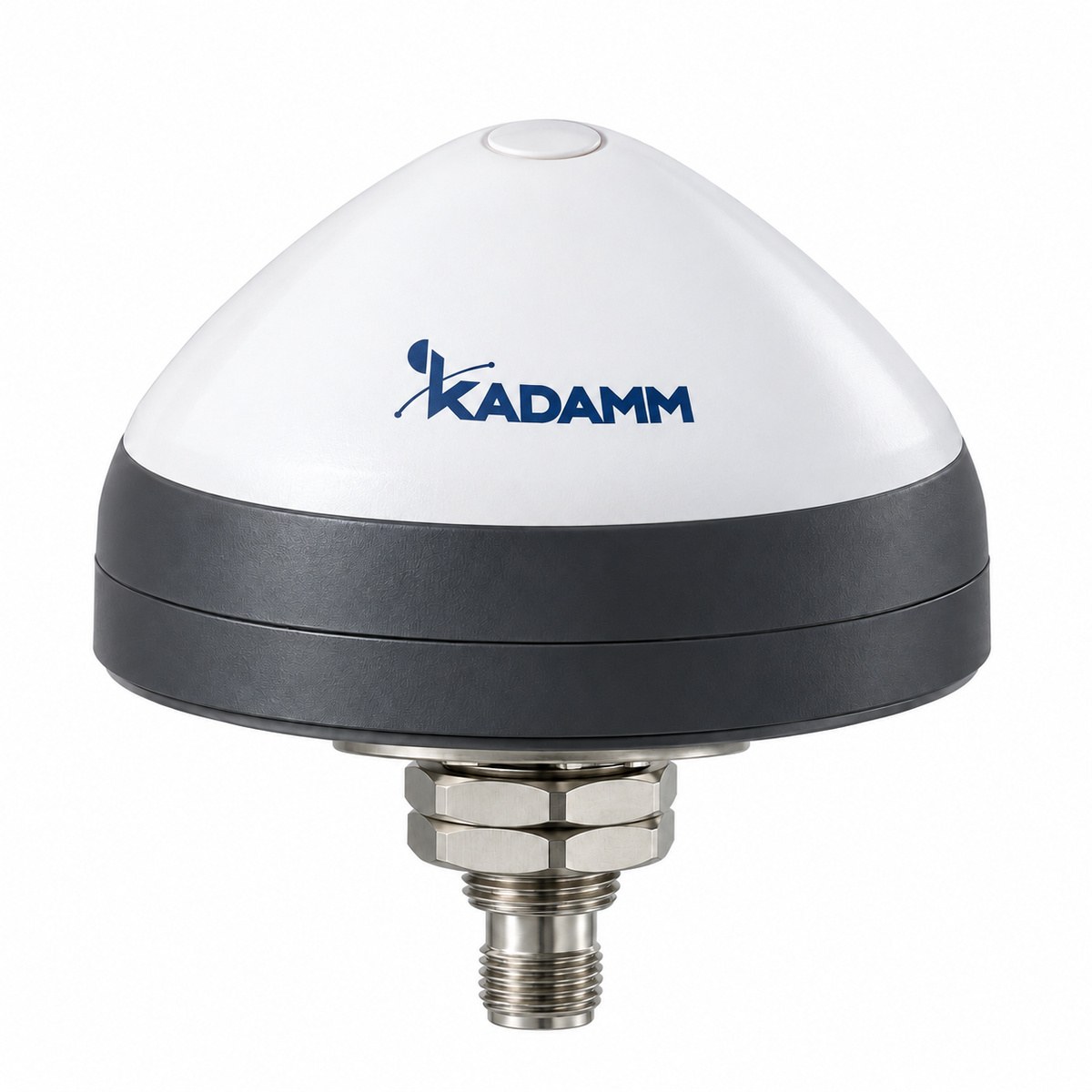

Антенна КАДАММ GNSS-RTK-L12-40T с крепёжными гайками. Кабель снижения в комплект не входит.
| Параметр | GNSS-RTK-L12-40T | GNSS-RTK-L12-35S | GNSS-RTK-L12-28M | GPS-L1-29M2 | GNSS-L1B1-38 | GNSS-L1B1-34N |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | ГНСС L1 + L2 / L5 | ГНСС L1 + L2 | ГНСС L1 + L2 | GPS L1 | — | GPS L1 / BeiDou B1 |
| Поляризация | круговая правая | круговая правая | круговая правая | круговая правая | RHCP | круговая правая |
| Ширина ДН по уровню −3 дБ | — | — | — | — | 110° | — |
| Коэффициент усиления | 38–42 дБ (МШУ) | 35 ± 3 дБ (МШУ) | 28 ± 2 дБ (МШУ) | 29 ± 2 дБ | — | 34 ± 2 дБ |
| Тип | высокоточные антенны ГНСС | антенна ГНСС для БПЛА | высокоточная антенна ГНСС на магните | активная антенна спутниковой навигации со встроенным малошумящим усилителем | антенна GPS L1 + BeiDou B1 с МШУ | наружная активная антенна ГНСС |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM GNSS-RTK-L12-40T — TNC, розетка, на корпусе; поляризация — круговая правая.
У KADAMM GNSS-RTK-L12-40T крепление: шпилька M18×1 с гайками, масса около 150 г.
У KADAMM GNSS-RTK-L12-40T: диапазоны ГНСС L1 + L2 / L5, усиление 38–42 дБ (МШУ), тип высокоточные антенны ГНСС. У KADAMM GNSS-RTK-L12-35S: диапазоны ГНСС L1 + L2, усиление 35 ± 3 дБ (МШУ), тип антенна ГНСС для БПЛА.
По двум частотам приёмник вычисляет и исключает ионосферную задержку, быстрее разрешает неоднозначность фазы и держит фиксированное решение RTK на большем удалении от базы.
Кабель с разъёмом TNC (вилка). Усиление МШУ 40–42 дБ рассчитано на протяжённую трассу до приёмника; длина и тип кабеля — уточняйте у менеджера.
Артикул для заказа — KADAMM GNSS-RTK-L12-40T, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GNSS-RTK-L12-40T могут уточняться без уведомления.
Поставляем KADAMM GNSS-RTK-L12-40T — высокоточные антенны ГНСС в корпусе-конусе L1/L2/L5, МШУ 38–42 дБ, TNC, IP67 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
