Активная антенна спутниковой навигации со встроенным малошумящим усилителем: GPS L1 / BeiDou B1.
Антенна КАДАММ GNSS-L1B1-25M — активная антенна спутниковой навигации со встроенным малошумящим усилителем. Рабочие частоты GPS L1 1575,42 МГц; BeiDou B1 1561,098 ± 2,046 МГц, усиление 4 дБ, разъём SMA.
Характеристики по документации на модель: КСВН 1,8; поляризация круговая правая (RHCP); усиление МШУ 25 дБ; коэффициент шума 1,5 дБ; питание 3–5 В DC по кабелю, 25 мА. Конструкция: размеры 50 × 56 × 18 мм; кабель RG174, 3000 мм; крепление магнит; рабочая температура −40…+80 °C.
Применение — приёмники и модули GPS/BeiDou.
| Параметр | Значение |
|---|---|
| Частоты | GPS L1 1575,42 МГц; BeiDou B1 1561,098 ± 2,046 МГц |
| Полоса | 10 МГц |
| Осевое отношение | 4 дБ |
| КСВН | 1,8 |
| Усиление антенного элемента | 4 дБ |
| Усиление МШУ | 25 дБ |
| Поляризация | круговая правая (RHCP) |
| Коэффициент шума | 1,5 дБ |
| Питание | 3–5 В DC по кабелю, 25 мА |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Размеры | 50 × 56 × 18 мм |
| Крепление | магнит |
| Кабель | RG174, 3000 мм |
| Разъём | SMA, вилка |
| Рабочая температура | −40…+80 °C |
KADAMM GNSS-L1B1-25M работает в полосах 1559,05–1563,14 / 1575,42–1575,42 МГц: BeiDou B1; спутниковая навигация GPS, BeiDou. GNSS-L1B1-25M — приёмники и модули GPS/BeiDou.

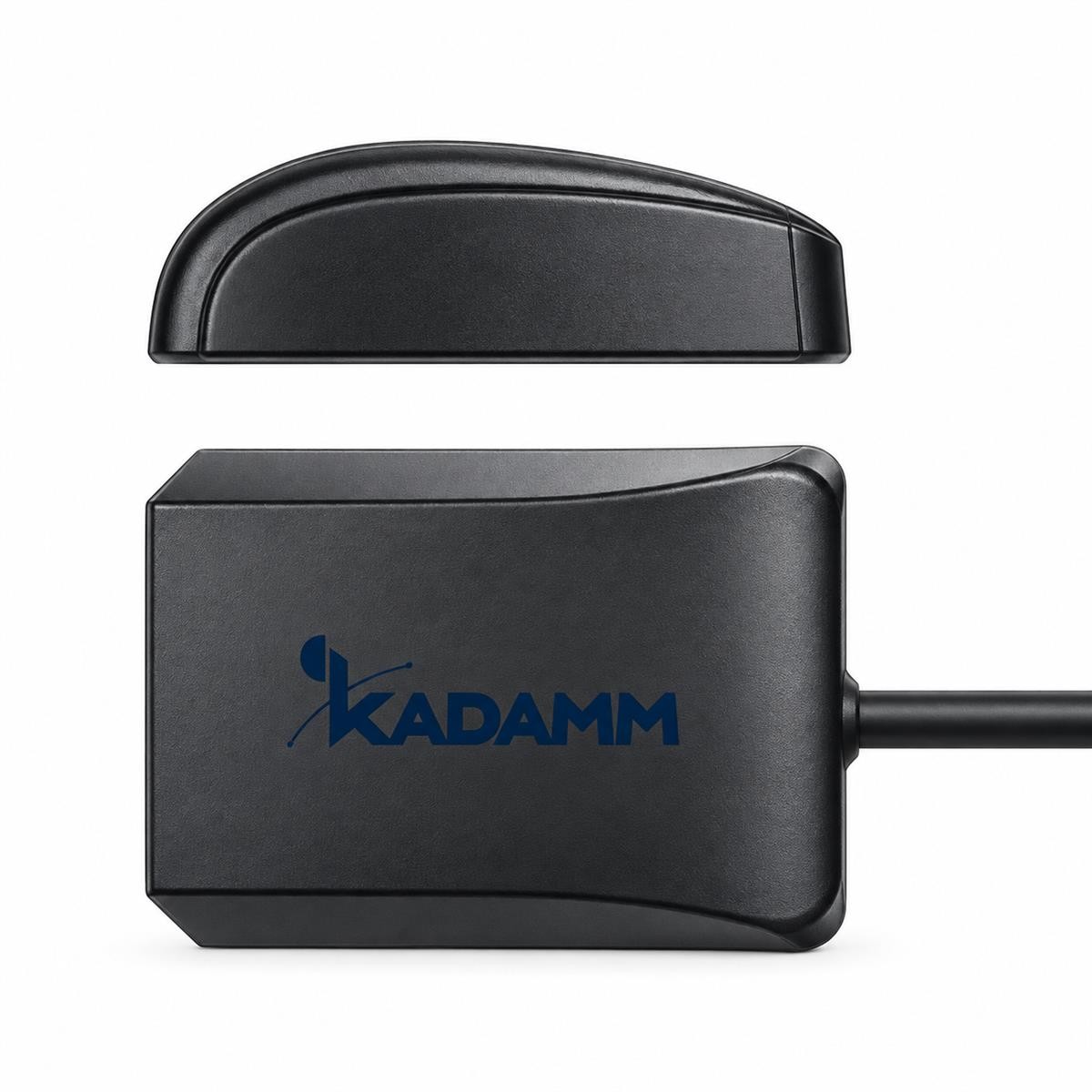

Антенна КАДАММ GNSS-L1B1-25M, магнит.
| Параметр | GNSS-L1B1-25M | GNSS-L1B1-38 | GPS-L1-38P5 | GPS-L1-38P8 | GNSS-AMP-L1L5-22 | GPS-L1-38T |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | GPS L1 / BeiDou B1 | — | 1575,42 МГц | 1575,42 МГц | 1559–1607 / 1166–1279 МГц | 1575,42 МГц |
| Поляризация | круговая правая | RHCP | RHCP | RHCP | — | RHCP |
| Ширина ДН по уровню −3 дБ | — | 110° | 110° | 110° | — | 110° |
| Коэффициент усиления | 25 дБ | — | — | — | — | — |
| Тип | активная антенна спутниковой навигации со встроенным малошумящим усилителем | антенна GPS L1 + BeiDou B1 с МШУ | антенна GPS L1 с МШУ | антенна GPS L1 с МШУ | линейный усилитель ГНСС 1166–1279 / 1559–1607 МГц, 22 дБ | антенна GPS L1 с МШУ |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM GNSS-L1B1-25M — 1559,05–1563,14 / 1575,42–1575,42 МГц: BeiDou B1; спутниковая навигация GPS, BeiDou.
У KADAMM GNSS-L1B1-25M — SMA, вилка; поляризация — круговая правая.
У KADAMM GNSS-L1B1-25M крепление: магнит, размеры 50 × 56 × 18 мм.
У KADAMM GNSS-L1B1-25M: поляризация круговая правая, тип активная антенна спутниковой навигации со встроенным малошумящим усилителем. У KADAMM GNSS-L1B1-38: поляризация RHCP, тип антенна GPS L1 + BeiDou B1 с МШУ.
Нет. Малошумящий усилитель питается по центральной жиле того же кабеля от приёмника: 3–5 В DC по кабелю, 25 мА.
Артикул для заказа — KADAMM GNSS-L1B1-25M, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GNSS-L1B1-25M могут уточняться без уведомления.
Поставляем KADAMM GNSS-L1B1-25M — активная антенна GPS/BeiDou на магните, МШУ 25 дБ, кабель 3 м, SMA под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
