Пассивные керамические патч-антенны GPS + ГЛОНАСС 1575 / 1602 МГц и 1560–1610 МГц: 4 модели.

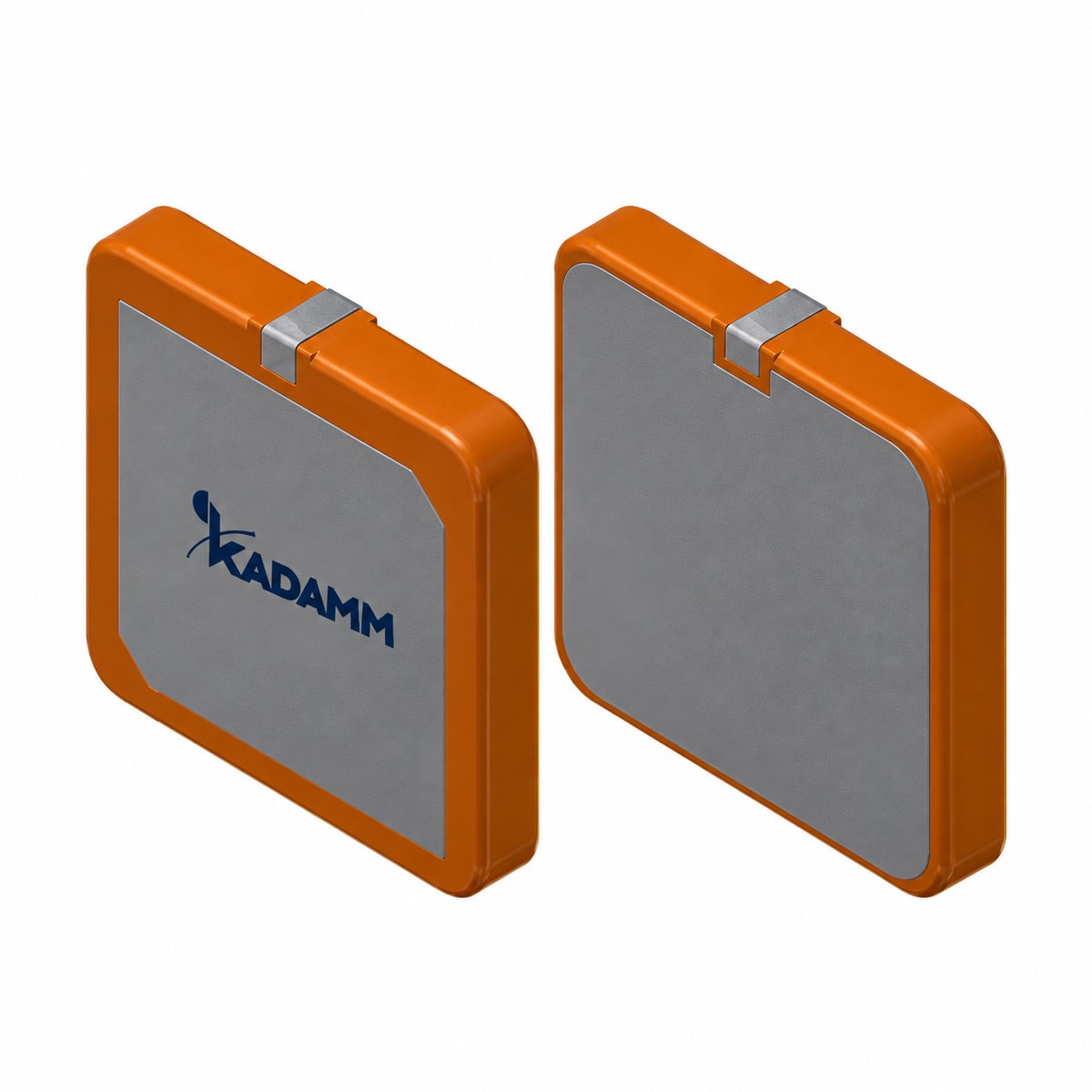

KADAMM GPP-L1G1 — пассивные керамические патч-антенны GPS + ГЛОНАСС. Основные данные: системы GPS, ГЛОНАСС; поляризация круговая правая (RHCP). В карточке 4 исполнения; различия — в таблице «Исполнения».
Навигационный сигнал у поверхности Земли слабый — порядка −130 дБм, ниже уровня теплового шума в полосе приёмника; приёмник вытаскивает его корреляцией с известным кодом. Поэтому от антенны требуется не мощность, а чистота: низкий собственный шум, хорошее согласование и устойчивость к помехам. Спутники излучают с правой круговой поляризацией, и антенна RHCP принимает её без потерь, а отражённый от стен и земли сигнал, у которого направление вращения меняется, ослабляет.
Антенна пассивная, без собственного усилителя: её ставят рядом с приёмником или модулем, у которого есть свой малошумящий вход, и соединяют коротким кабелем или дорожкой платы. Каждый сантиметр лишнего кабеля здесь — прямая потеря чувствительности.
Приём нескольких систем (GPS, ГЛОНАСС) увеличивает число видимых спутников: решение находится быстрее, а в городе, под деревьями и в узких улицах геометрия созвездия лучше, и координата устойчивее.
Место установки решает больше, чем паспорт: антенне нужно открытое небо, подальше от передающих антенн, металлических стен и надстроек; встраиваемую антенну размещают у верхней кромки корпуса, вдали от процессора и источников питания.
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (RHCP) |
| КСВН антенного элемента | GPP-L1B1G1-25-4 — 3,0 (тип.), не более 3,5; GPP-L1G1-18-4, GPP-L1G1-25-4, GPP-L1G1-35-4 — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Тип | керамический патч для установки на плату |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | GPP-L1B1G1-25-4, GPP-L1G1-25-4, GPP-L1G1-35-4 — −40…+85 °C; GPP-L1G1-18-4 — уточняйте у менеджера |
| Артикул | Частота | Типоразмер, мм | Усиление (на пластине) | Полоса | Поляризация |
|---|---|---|---|---|---|
| KADAMM GPP-L1B1G1-25-4 | 1560–1610 МГц (GPS, ГЛОНАСС, BeiDou) | 25 × 25 × 4 * | 2 дБи (тип.) (50 × 50 мм) | уточняйте у менеджера | круговая правая (RHCP) |
| KADAMM GPP-L1G1-18-4 | 1575,42 / 1602 МГц | 18 × 18 × 4 * | уточняйте у менеджера; пластина 50 × 50 мм | уточняйте у менеджера | круговая правая (RHCP) |
| KADAMM GPP-L1G1-25-4 | 1575,42 / 1602 МГц | 25 × 25 × 4 * | уточняйте у менеджера | уточняйте у менеджера | круговая правая (RHCP) |
| KADAMM GPP-L1G1-35-4 | 1575,42 ± 3,0 МГц 1602 ± 3,0 МГц (GPS, ГЛОНАСС) | 35 × 35 × 4 * | 2 дБи (тип.) (36 × 36 мм) | уточняйте у менеджера | круговая правая (RHCP) |
* Типоразмер керамики — по обозначению модели (сторона и высота, мм); точные размеры и допуски по чертежу — уточняйте у менеджера. Усиление в зените указано на пластине в скобках.
Где применяют KADAMM GPP-L1G1: трекеры, телематические блоки, терминалы и другие устройства со встроенным навигационным модулем.
Антенна работает с навигационными приёмниками и модулями GPS, ГЛОНАСС; при выборе сверяют системы и полосы приёмника, питание на его антенном входе и тип разъёма.
Системы и полосы. Антенна должна принимать всё, что использует приёмник: GPS, ГЛОНАСС.
Место установки. Открытое небо, удаление от передающих антенн и металлических стен.
Патч-антенна КАДАММ выбранного исполнения серии GPP-L1G1.
| Параметр | GPP-L1G1 | GNSS-L1G1 | GNSS-GSM1W1 | GNSS-LTE1W1 | GPA-L1B1 | GPA-L1G1 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | GPS, ГЛОНАСС, BeiDou | GPS, ГЛОНАСС | GPS | GPS, ГЛОНАСС, BeiDou | GPS, BeiDou | GPS, ГЛОНАСС |
| Поляризация | круговая | круговая правая | круговая правая | круговая правая | круговая правая | круговая правая |
| Коэффициент усиления | — | 28–44 дБ (МШУ) | 28 дБ (МШУ) | 28 дБ (МШУ) | 16–28 дБ (МШУ) | 16–18 дБ (МШУ) |
| Тип | пассивная патч-антенна | активная антенна ГНСС | комбинированная антенна | комбинированная антенна | активная патч-антенна ГНСС | активная патч-антенна ГНСС |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Будет, если соблюсти разнос: сильный сигнал передатчика рядом может перегрузить малошумящий усилитель и заглушить навигацию: усилитель уходит в насыщение, и приёмник теряет спутники. Фильтр перед усилителем снижает этот риск, но разнос всё равно нужен.
На практике навигационную антенну ставят выше и в стороне от передающих, не в их главном лепестке, а кабели разных систем разводят. На транспорте и в шкафах с модемами выручают комбинированные антенны KADAMM, у которых тракты уже развязаны в корпусе.
У пассивной антенны нет собственного усилителя: принятый сигнал сразу идёт в кабель, и каждый метр кабеля уменьшает отношение сигнал/шум. Поэтому её ставят вплотную к приёмнику или модулю со своим малошумящим входом, а внутри устройства подключают дорожкой платы или коротким кабелем.
Активная антенна несёт усилитель у излучателя и питается по кабелю от приёмника; она нужна, когда антенну выносят на крышу или мачту. Если в вашем устройстве кабель длиннее нескольких десятков сантиметров, подберём активный вариант KADAMM с подходящим усилением.
Антенна рассчитана на GPS, ГЛОНАСС. Частоты основных систем в диапазоне L1: GPS L1 и Galileo E1 — 1575,42 МГц, BeiDou B1 — 1561,098 МГц, ГЛОНАСС L1 — около 1602 МГц; многочастотные антенны добавляют полосы L2, L5 и их аналоги. Чем больше систем видит приёмник, тем быстрее и надёжнее решение.
Антенна должна принимать все системы, которые использует приёмник; лишние полосы не мешают, а недостающие уменьшают число спутников в решении. Пришлите модель приёмника или модуля — проверим совместимость по системам, питанию и разъёму и подскажем, нужен ли переходник.
Антенне нужно как можно больше открытого неба: без навесов, стен и надстроек выше её уровня. Металлическая поверхность под антенной работает как земля и улучшает диаграмму; на транспорте лучшее место — центр крыши, на здании — кровля без высоких надстроек рядом.
Кабель прокладывают без резких изгибов и пережатий, разъёмы на улице герметизируют. Мачтовую антенну заземляют вместе с опорой, а на вводе кабеля в здание ставят грозоразрядник, рассчитанный на пропускание питания усилителя. Перед сдачей проверяют число видимых спутников и отношение сигнал/шум в интерфейсе приёмника.
Артикул для заказа — KADAMM GPP-L1G1, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GPP-L1G1 могут уточняться без уведомления.
Поставляем KADAMM GPP-L1G1 — пассивные керамические патч-антенны GPS + ГЛОНАСС 1575 / 1602 МГц и 1560–1610 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
