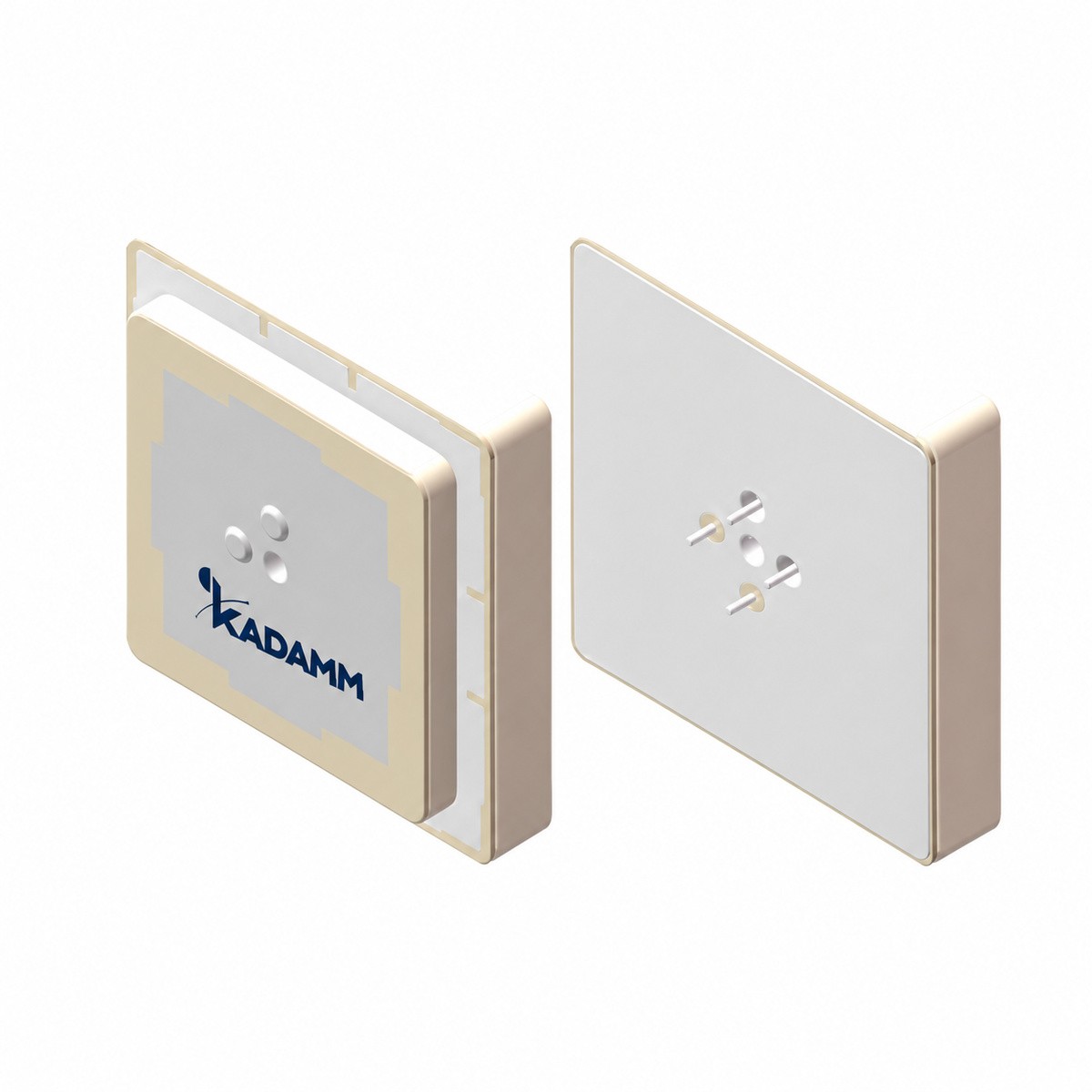

KADAMM GPP-L12 — многочастотные пассивные патч-антенны L1/L2 и L1/L5 для высокоточных приёмников

Для RTK нужны две вещи: приём нескольких частот, чтобы исключить ионосферную задержку, и стабильный фазовый центр, потому что измеряется фаза несущей, а её ошибка напрямую переходит в координату. Стабильность фазового центра для этой модели уточняйте у менеджера.

Антенна и приёмник должны работать в одних и тех же полосах; для базовой станции дифференциальных поправок важны ещё защита от многолучёвости, жёсткое крепление и известная высота опорной точки антенны над маркой. Пришлите модель приёмника — проверим совместимость.

Будет, если соблюсти разнос: сильный сигнал передатчика рядом может перегрузить малошумящий усилитель и заглушить навигацию: усилитель уходит в насыщение, и приёмник теряет спутники. Фильтр перед усилителем снижает этот риск, но разнос всё равно нужен.

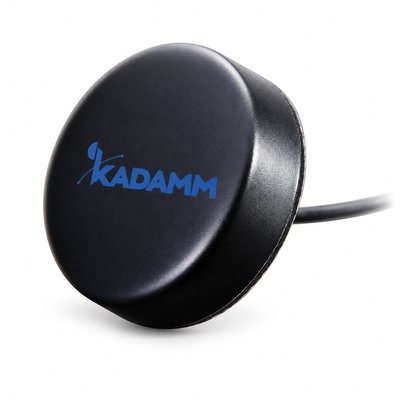

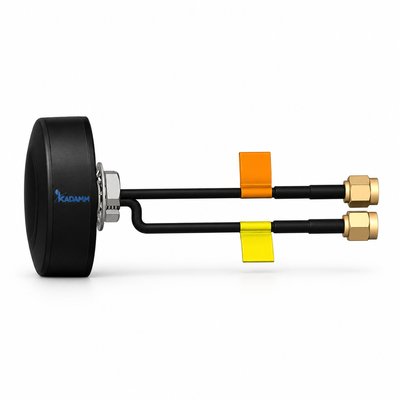

На практике навигационную антенну ставят выше и в стороне от передающих, не в их главном лепестке, а кабели разных систем разводят. На транспорте и в шкафах с модемами выручают комбинированные антенны KADAMM, у которых тракты уже развязаны в корпусе.

У пассивной антенны нет собственного усилителя: принятый сигнал сразу идёт в кабель, и каждый метр кабеля уменьшает отношение сигнал/шум. Поэтому её ставят вплотную к приёмнику или модулю со своим малошумящим входом, а внутри устройства подключают дорожкой платы или коротким кабелем.

Активная антенна несёт усилитель у излучателя и питается по кабелю от приёмника; она нужна, когда антенну выносят на крышу или мачту. Если в вашем устройстве кабель длиннее нескольких десятков сантиметров, подберём активный вариант KADAMM с подходящим усилением.

Перечень систем и полос — в таблице характеристик. Частоты основных систем в диапазоне L1: GPS L1 и Galileo E1 — 1575,42 МГц, BeiDou B1 — 1561,098 МГц, ГЛОНАСС L1 — около 1602 МГц; многочастотные антенны добавляют полосы L2, L5 и их аналоги. Чем больше систем видит приёмник, тем быстрее и надёжнее решение.

Антенна должна принимать все системы, которые использует приёмник; лишние полосы не мешают, а недостающие уменьшают число спутников в решении. Пришлите модель приёмника или модуля — проверим совместимость по системам, питанию и разъёму и подскажем, нужен ли переходник.

Антенне нужно как можно больше открытого неба: без навесов, стен и надстроек выше её уровня. Металлическая поверхность под антенной работает как земля и улучшает диаграмму; на транспорте лучшее место — центр крыши, на здании — кровля без высоких надстроек рядом.

Кабель прокладывают без резких изгибов и пережатий, разъёмы на улице герметизируют. Мачтовую антенну заземляют вместе с опорой, а на вводе кабеля в здание ставят грозоразрядник, рассчитанный на пропускание питания усилителя. Перед сдачей проверяют число видимых спутников и отношение сигнал/шум в интерфейсе приёмника.
