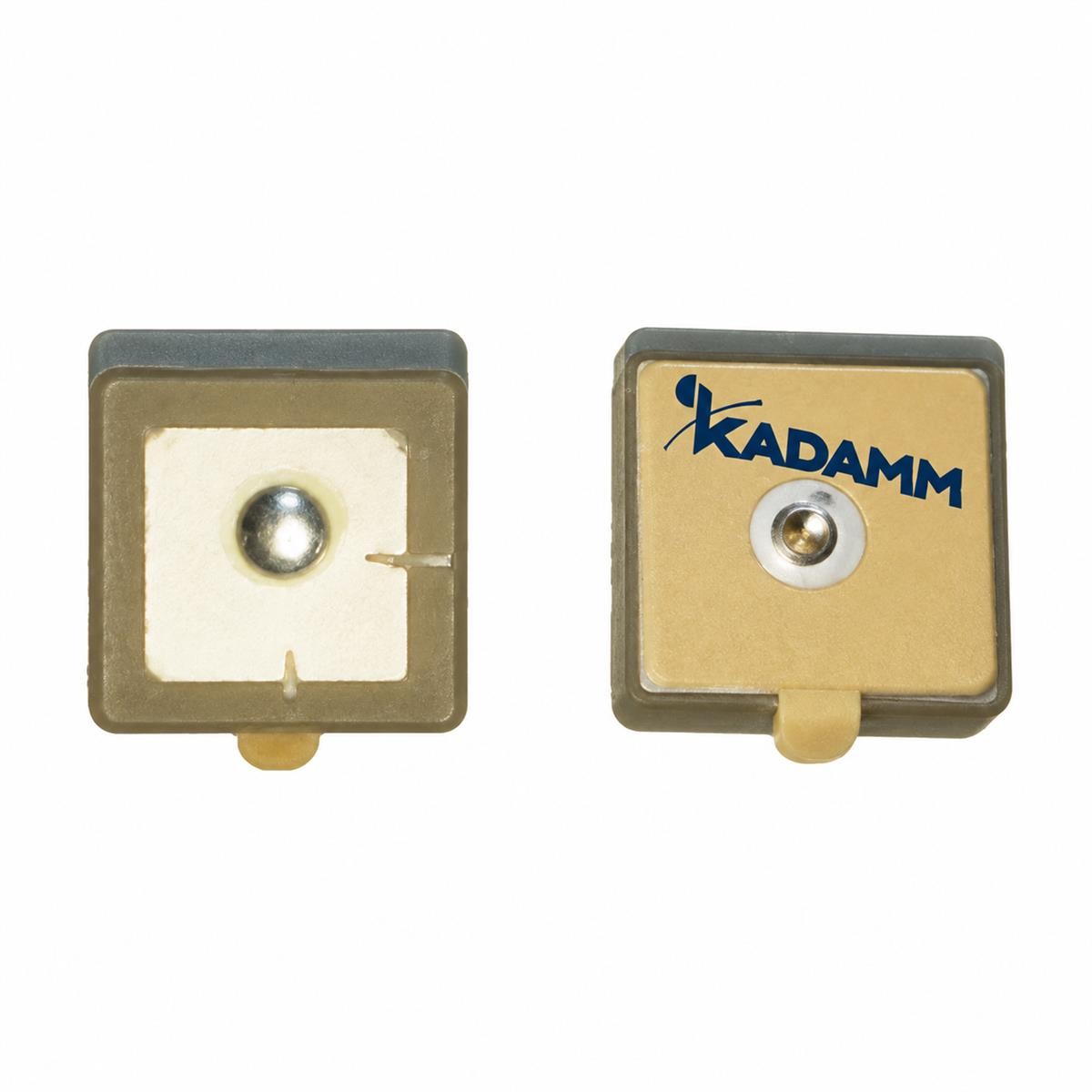

Пассивные керамические патч-антенны GPS L1 1575,42 МГц для встраивания в корпус приёмника, трекера или модуля навигации: 28 исполнений от 8 до 35 мм, высота 2–6 мм, круговая правая поляризация (одно исполнение — линейная).
Серия КАДАММ GPP-L1 — пассивные керамические патч-антенны для приёма сигналов GPS L1 внутри корпуса прибора: навигационных модулей, трекеров, терминалов телематики и носимых устройств. Патч устанавливают на плату излучающей стороной к небу, приёмник подключают к выводу питания патча или через кабель с разъёмом IPEX (исполнение GPP-L1-12C).
Исполнения различаются размером керамики и высотой: чем больше патч, тем выше усиление и шире полоса, но тем больше места в корпусе он требует. Типовое усиление в зените — от −12 дБи у патча 10 мм до 6,5 дБи у патча 35 мм на пластине 38 × 38 мм; у каждого исполнения оно указано вместе с размером измерительной пластины. Частота, полоса и КСВН или обратные потери каждого исполнения — в таблице «Исполнения».
| Параметр | Значение |
|---|---|
| Тип | пассивная керамическая патч-антенна ГНСС для встраивания в корпус прибора |
| Частота | 1575,42 МГц (GPS L1); допуск — по исполнению (см. таблицу «Исполнения») |
| Поляризация | круговая правая (RHCP); GPP-L1-1606-4 — линейная |
| Волновое сопротивление | 50 Ом |
| Сектор обзора в азимуте | 360° |
| Температурный коэффициент частоты | ± 20 ppm/°C (исполнения с обозначением, где он указан) |
| Условия применения | внутри корпуса прибора |
| Параметр | Значение |
|---|---|
| Тип | керамический патч для установки на плату |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | по исполнению (см. примечание к таблице «Исполнения») |
| Температура хранения | −40…+85 °C (исполнения GPP-L1-08…GPP-L1-25) |
| Влажность | 40–95 % (исполнения GPP-L1-08…GPP-L1-25) |
| Артикул | Типоразмер | Частота | Полоса | КСВН / обратные потери | Усиление (на пластине) |
|---|---|---|---|---|---|
| KADAMM GPP-L1-08 | 8 × 8 × 4 мм | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| KADAMM GPP-L1-10 | 10 × 10 × 4 мм | 1575,42 ± 2 МГц (GPS L1) | 10 МГц | ≤1,5 | уточняйте у менеджера |
| KADAMM GPP-L1-12 | 12 × 12 × 4 мм | 1575,42 ± 2 МГц (GPS L1) | 10 МГц | ≤1,5 | уточняйте у менеджера |
| KADAMM GPP-L1-12C | 12 × 12 × 4 мм, с кабелем и разъёмом IPEX | GPS L1, 1575,42 МГц; допуск уточняйте у менеджера | 10 МГц | ≤1,5 | уточняйте у менеджера |
| KADAMM GPP-L1-16 | уточняйте у менеджера | 1575,42 ± 2 МГц (GPS L1) | 10 МГц | ≤1,5 | уточняйте у менеджера |
| KADAMM GPP-L1-18 | 18 × 18 × 4 мм | 1575,42 ± 2 МГц (GPS L1) | 10 МГц | ≤1,5 | уточняйте у менеджера |
| KADAMM GPP-L1-25 | 25 × 25 × 4 мм | 1575,42 ± 2 МГц (GPS L1) | 10 МГц | ≤1,5 | уточняйте у менеджера |
| KADAMM GPP-L1-10-4 | 10 × 10 × 4 мм * | 1575,42 ± 3,0 МГц (GPS) | ≥ 4 МГц | обратные потери ≥ 15 дБ | −12 дБи (тип.) (10 × 10 мм) |
| KADAMM GPP-L1-12-2 | 12 × 12 × 2 мм * | 1575 ± 3,0 МГц (GPS) | ≥ 5 МГц | уточняйте у менеджера | 5 дБи (тип.) |
| KADAMM GPP-L1-12-3.5 | 12 × 12 × 3,5 мм * | 1575,42 ± 3,0 МГц (GPS) | ≥ 4,0 МГц | обратные потери ≥ 15 дБ | −2 дБи (тип.) (15 × 15 мм) |
| KADAMM GPP-L1-12-4 | 12 × 12 × 4 мм * | 1575,42 ± 3,0 МГц (GPS) | уточняйте у менеджера | обратные потери ≥ 15 дБ | −2 дБи (тип.) |
| KADAMM GPP-L1-13-3.5 | 13 × 13 × 3,5 мм | 1575,42 ± 3 МГц (GPS) | ± 5 МГц от центральной частоты | 1,5 | уточняйте у менеджера |
| KADAMM GPP-L1-13-4 | 13 × 13 × 4 мм * | 1575,42 ± 3,0 МГц (GPS) | уточняйте у менеджера | обратные потери ≥ 15 дБ | уточняйте у менеджера; пластина 30 × 30 мм |
| KADAMM GPP-L1-15-4 | 15 × 15 × 4 мм | 1575,42 ± 3 МГц (GPS) | ± 5 МГц от центральной частоты | 1,5 | уточняйте у менеджера |
| KADAMM GPP-L1-15-4B | 15 × 15 × 4 мм * | 1575,42 ± 3,0 МГц (GPS) | уточняйте у менеджера | обратные потери ≥ 15 дБ | −2,5 дБи (тип.) |
| KADAMM GPP-L1-18-2 | 18 × 18 × 2 мм * | 1575,42 ± 3 МГц (GPS) | уточняйте у менеджера | обратные потери ≥ 15 дБ | −3,5 дБи (тип.) |
| KADAMM GPP-L1-18-4 | 18 × 18 × 4 мм * | 1575,42 ± 3,0 МГц (GPS) | ≥ 6,5 МГц | обратные потери ≥ 15 дБ | 2 дБи (тип.) (20 × 20 мм) |
| KADAMM GPP-L1-20-4 | 20 × 20 × 4 мм | 1575,42 ± 3 МГц (GPS) | ± 5 МГц от центральной частоты | 1,5 | уточняйте у менеджера |
| KADAMM GPP-L1-20-4B | 20 × 20 × 4 мм * | 1575,42 ± 3,0 МГц (GPS) | ≥ 7 МГц | обратные потери ≥ 15 дБ | 2 дБи (тип.) (20 × 20 мм) |
| KADAMM GPP-L1-25-2 | 25 × 25 × 2 мм | 1575,42 ± 3 МГц (GPS) | ± 5 МГц от центральной частоты | 1,5 | уточняйте у менеджера |
| KADAMM GPP-L1-25-2B | 25 × 25 × 2 мм * | 1575,42 ± 3,0 МГц (GPS) | ≥ 7,5 МГц | обратные потери ≥ 25 дБ | 0 дБи (тип.) (27 × 27 мм) |
| KADAMM GPP-L1-25-4 | 25 × 25 × 4 мм * | 1575,42 ± 3,0 МГц (GPS) | ≥ 8 МГц | обратные потери 25 дБ (тип.) | 2 дБи (тип.) (27 × 27 мм) |
| KADAMM GPP-L1-25-6 | 25 × 25 × 6 мм * | 1575,42 ± 3,0 МГц (GPS) | ≥ 20 МГц | обратные потери ≥ 15 дБ | 3,5 дБи (тип.) (плата заказчика) |
| KADAMM GPP-L1-35-3 | 35 × 35 × 3 мм * | 1575,0 ± 3,0 МГц (GPS) | ≥ 10,0 МГц | обратные потери ≥ 15 дБ | 6,5 дБи (тип.) (38 × 38 мм) |
| KADAMM GPP-L1-35-4 | 35 × 35 × 4 мм * | 1575,42 ± 3,0 МГц (GPS) | ≥ 15 МГц | обратные потери ≥ 15 дБ | 2 дБи (тип.) (35 × 35 мм) |
| KADAMM GPP-L1-1606-4 | 16 × 6 × 4 мм * | 1575,42 ± 3,0 МГц (GPS) | ≥ 3 МГц | обратные потери ≥ 15 дБ | уточняйте у менеджера |
| KADAMM GPP-L1-2006-4 | 20 × 6 × 4 мм * | 1575,42 ± 3,0 МГц (GPS) | уточняйте у менеджера | обратные потери ≥ 15 дБ | −0,5 дБи (тип.) |
| KADAMM GPP-L1-25-4B | 25 × 25 × 4 мм | 1575,42 МГц | 10 МГц (тип.) | 1,5 (тип.) | 4 дБic (тип.) |
Типоразмер — длина × ширина × высота, мм; * — по обозначению модели, точные размеры и допуски по чертежу — уточняйте у менеджера. Рабочая температура: исполнения GPP-L1-08…GPP-L1-25 — −45…+75 °C, GPP-L1-15-4B — −40…+105 °C, остальные новые — −40…+85 °C (у GPP-L1-25-2, -13-3.5, -20-4, -15-4 — уточняйте у менеджера).
KADAMM GPP-L1 работает в полосах 1572,42–1578,42 МГц: GPS L1 / Galileo E1; спутниковая навигация GPS. Встраиваемые приёмники GPS: трекеры, терминалы телематики транспорта, носимые устройства, навигационные модули и регистраторы.
Патч-антенна КАДАММ GPP-L1 выбранного типоразмера.
| Параметр | GPP-L1 | GPS-RX-T1 | GNSS-L1-4G | GNSS-LTE-2-3 | GNSS-AMP-L1-22 | GPS-L1-25S |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 1575,42 МГц | 1575,42 МГц | 1573,42–1577,42 / 806–960 / 1710–2170 МГц | 4G + GPS/BeiDou/ГЛОНАСС | 1555–1620 МГц | 1573,42–1577,42 МГц |
| Поляризация | круговая правая | — | — | — | — | — |
| Коэффициент усиления | — | — | 4,5 дБи | — | — | 4,5 дБи |
| Тип | пассивная патч-антенна ГНСС | антенна GPS со встроенным приёмником, 1PPS, RS-422 | антенна ГНСС | комбинированная антенна: канал 4G и активный канал спутниковой навигации в одном корпусе | линейный усилитель ГНСС 1555–1620 МГц, 22 дБ | антенна ГНСС |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM GPP-L1 — 1572,42–1578,42 МГц: GPS L1 / Galileo E1; спутниковая навигация GPS.
У KADAMM GPP-L1 размеры по исполнению (см. таблицу «Исполнения»).
У KADAMM GPP-L1: тип пассивная патч-антенна ГНСС. У KADAMM GPS-RX-T1: тип антенна GPS со встроенным приёмником, 1PPS, RS-422.
У патча нет усилителя: он ставится рядом с приёмником внутри корпуса. Если антенну нужно вынести на кабеле длиннее нескольких десятков сантиметров, нужна активная антенна с МШУ, например KADAMM GPS-L1-29M.
Наибольший, который помещается в корпус: у крупного патча выше запас по сигналу. 8–12 мм — для носимых устройств, 18–25 мм — для трекеров и терминалов на транспорте.
Артикул для заказа — KADAMM GPP-L1, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GPP-L1 могут уточняться без уведомления.
Поставляем KADAMM GPP-L1 — пассивные керамические патч-антенны GPS L1 для встраивания, 8–35 мм под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
