Пассивные антенны BeiDou RDSS (L 1616 / S 2492 МГц), трёхчастотные и с B1 / B2 / B3: 12 моделей.

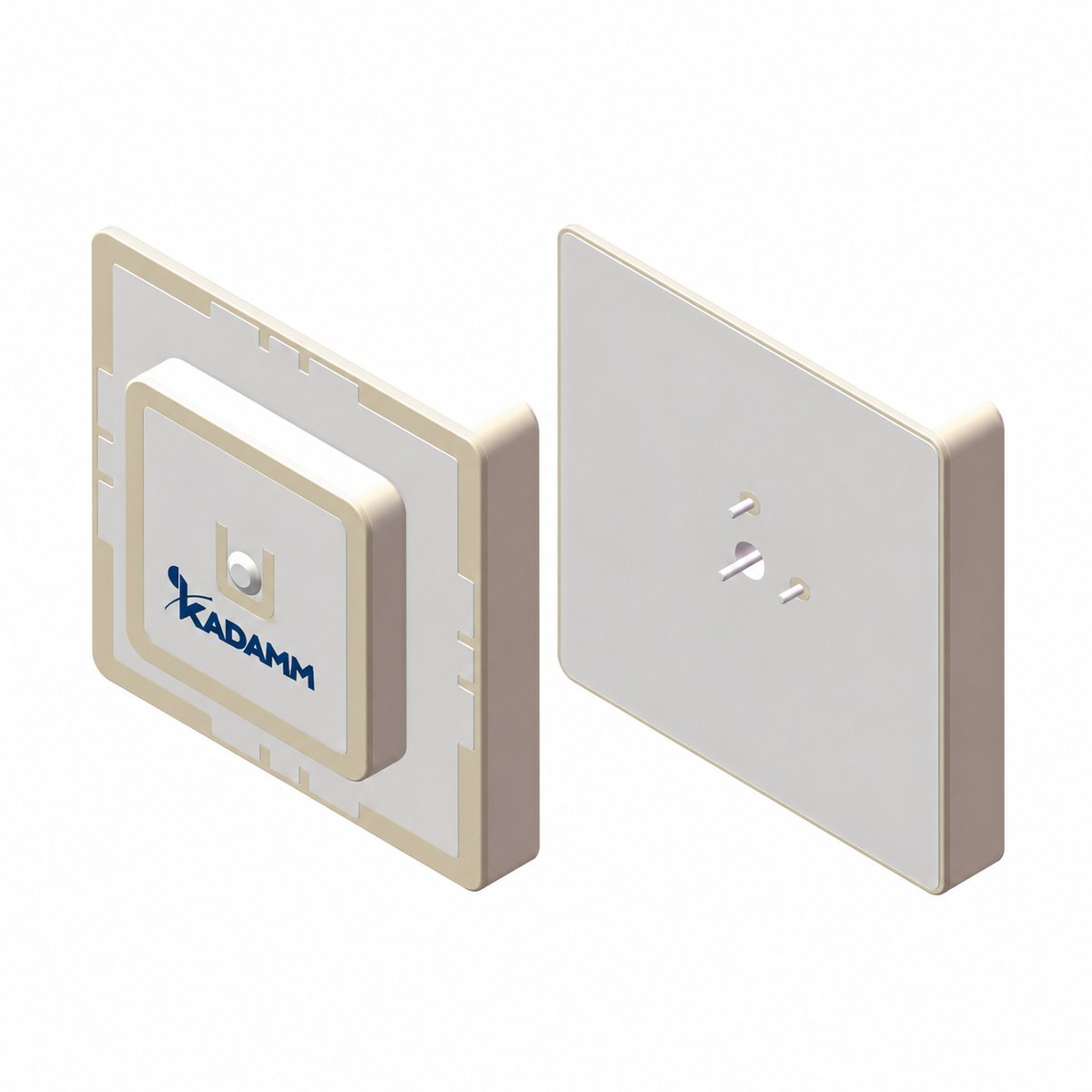

KADAMM GPP-BDS — пассивные антенны BeiDou RDSS. Основные данные: системы BeiDou; поляризация LHCP / RHCP / двухточечное питание. В карточке 12 исполнений; различия — в таблице «Исполнения».
Навигационный сигнал у поверхности Земли слабый — порядка −130 дБм, ниже уровня теплового шума в полосе приёмника; приёмник вытаскивает его корреляцией с известным кодом. Поэтому от антенны требуется не мощность, а чистота: низкий собственный шум, хорошее согласование и устойчивость к помехам. Спутники излучают с правой круговой поляризацией, и антенна RHCP принимает её без потерь, а отражённый от стен и земли сигнал, у которого направление вращения меняется, ослабляет.
Антенна пассивная, без собственного усилителя: её ставят рядом с приёмником или модулем, у которого есть свой малошумящий вход, и соединяют коротким кабелем или дорожкой платы. Каждый сантиметр лишнего кабеля здесь — прямая потеря чувствительности.
Многочастотный приём (L1 плюс L2 или L5 и аналоги других систем) позволяет приёмнику исключить задержку сигнала в ионосфере по разности частот и быстрее зафиксировать решение RTK с сантиметровой точностью.
Конструкция: рабочая температура −40…+85 °C. Место установки решает больше, чем паспорт: антенне нужно открытое небо, подальше от передающих антенн, металлических стен и надстроек; на мачте — выше соседних конструкций, чтобы горизонт был открыт.
| Параметр | Значение |
|---|---|
| Поляризация | GPP-B1LS-40 — круговая правая (RHCP) / круговая левая (LHCP) / круговая правая (RHCP); GPP-B3B1S-45, GPP-B3LS-43 — двухточечное питание (круговая) / двухточечное питание (круговая) / круговая правая (RHCP); GPP-LS-33 — двухточечное питание (круговая) / круговая правая (RHCP); GPP-LS-36 — круговая левая (LHCP) / круговая правая (RHCP) |
| Полоса пропускания | GPP-B1LS-40, GPP-LS-33 — уточняйте у менеджера; GPP-B3B1S-45 — ≥ 6 МГц / ≥ 10 МГц / ≥ 15 МГц; GPP-B3LS-43 — ≥ 10 МГц / ≥ 15 МГц / ≥ 50 МГц; GPP-LS-36 — ≥ 15 МГц / ≥ 40 МГц |
| Осевое отношение | GPP-B1LS-40, GPP-B3B1S-45, GPP-LS-33, GPP-LS-36 — уточняйте у менеджера; GPP-B3LS-43 — ≤ 3 / ≤ 3 / ≤ 4 |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Тип | керамический патч для установки на плату |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | −40…+85 °C |
| Артикул | Частота | Типоразмер, мм | Усиление (на пластине) | Полоса | Поляризация |
|---|---|---|---|---|---|
| KADAMM GPP-B1LS-40 | 1561 / 1575,42 / 1615,68 / 2491,75 МГц | 40 × 40 и 25 × 25, высота 6 + 4 * | 3 дБи / 3,5 дБи / 4 дБи (Ø75 мм) | уточняйте у менеджера | круговая правая (RHCP) / круговая левая (LHCP) / круговая правая (RHCP) |
| KADAMM GPP-B3B1S-45 | 1268 ± 3,0 / 1568 ± 3,0 / 2492 ± 3,0 МГц | 45, 37 и 25 мм (три слоя) * | 0 дБи (тип.) / 2 дБи (тип.) (48 × 48 мм) | ≥ 6 МГц / ≥ 10 МГц / ≥ 15 МГц | двухточечное питание (круговая) / двухточечное питание (круговая) / круговая правая (RHCP) |
| KADAMM GPP-B3LS-43 | 1268 ± 3,0 / 1616 ± 3,0 / 2492 ± 5,0 МГц | 43, 33 и 25 мм (три слоя), высота 6 + 4 + 2 * | 2 дБи (тип.) / 3 дБи (тип.) / 3 дБи (тип.) (48 × 48 мм) | ≥ 10 МГц / ≥ 15 МГц / ≥ 50 МГц | двухточечное питание (круговая) / двухточечное питание (круговая) / круговая правая (RHCP) |
| KADAMM GPP-LS-33 | 1615,68 ± 3,0 / 2491,75 ± 3,0 МГц | 33 × 33 и 25 × 25, высота 6 + 2,5 * | уточняйте у менеджера; пластина 54 × 54 мм | уточняйте у менеджера | двухточечное питание (круговая) / круговая правая (RHCP) |
| KADAMM GPP-LS-36 | 1615,68 ± 4,08 / 2491,75 ± 4,08 МГц | 36 × 36 * | 1,5 дБи (тип.) / 1,5 дБи (тип.) | ≥ 15 МГц / ≥ 40 МГц | круговая левая (LHCP) / круговая правая (RHCP) |
| KADAMM GPP-B1LS-67 | L1 / B1 1555–1580 МГц; RDSS L 1612–1621 МГц, S 2487–2497 МГц | 67 × 27 × 9 | ≥ 0,5 / ≥ 1,5 / ≥ 2 дБи | уточняйте у менеджера | RHCP / LHCP (L) / RHCP (S) |
| KADAMM GPP-B1LS-68 | BeiDou B1I (1561,098 ± 2,046 МГц), B1C (1575,42 ± 16,36 МГц); RDSS L (Lf0–Lf4, 1614–1625 МГц), S (2491,75 ± 8,16 МГц) | 68 × 68 × 14,4 | B1: ≥ 2 дБ в зените, ≥ −3 дБ при 30°; L: ≥ 3 дБ в зените, ≥ −3,5 дБ при 20°; S: ≥ 4 дБ в зените, ≥ −2 дБ при 30° | уточняйте у менеджера | RHCP (B1) / LHCP (L) / RHCP (S) |
| KADAMM GPP-B1LS-70 | BeiDou B1 / GPS L1; S-диапазон 1980–2010 / 2170–2200 МГц; RDSS L 1610–1622 МГц, S 2491,75 ± 8,06 МГц | Ø70 × 18,8 | B1 / L1 до 1,5 дБи; S-диапазон ≥ 4 дБи в зените, ≥ −1 дБи при 30°; L ≥ 3 дБи в зените, ≥ −2 дБи при 30°; S ≥ 3 дБи в зените, ≥ −3 дБи при 30° | уточняйте у менеджера | RHCP / LHCP / LHCP / RHCP |
| KADAMM GPP-B1LS-104 | BeiDou B1I (1561,098 ± 2,046 МГц), B1C (1575,42 ± 16,36 МГц); RDSS L (Lf0–Lf4, 1614–1625 МГц), S (2491,75 ± 8,16 МГц) | Ø104 × 39 | B1: ≥ 2 дБ в зените, ≥ −3 дБ при 30°; L: ≥ 3 дБ в зените, ≥ −3,5 дБ при 20°; S: ≥ 4 дБ в зените, ≥ −2 дБ при 30° | уточняйте у менеджера | RHCP (B1) / LHCP (L) / RHCP (S) |
| KADAMM GPP-B12LS-95 | BeiDou B1 / B1C, B2 / B2a; RDSS L (1615,68–1624,52 МГц, частоты Lf0–Lf4), S (2491,75 ± 8,16 МГц) | 95 × 95 × 15,5 | B2 / B2a: ≥ 3,5 дБic в зените, ≥ −5,5 дБic при 20°; B1 / B1C: ≥ 4 дБic в зените, ≥ −5,5 дБic при 20°; L: ≥ 4,5 дБic в зените, ≥ 4 дБic при 20°; S: ≥ 4,5 дБic в зените, ≥ 3 дБic при 20° | уточняйте у менеджера | RHCP / LHCP (L) / RHCP (S) |
| KADAMM GPP-B123S-56 | BeiDou B3 (1268,52 ± 10,23 МГц), B2 (1207,14 и 1176,45 ± 10,23 МГц), B1 (1561,09 ± 2,046 и 1575,42 ± 16,368 МГц); RDSS S (2491,75 ± 8,16 МГц) | 56 × 56 × 19,8 | B1 ≥ 3 дБic, B2 ≥ 2 дБic, B3 ≥ 1 дБic, S ≥ 4 дБic (в зените) | уточняйте у менеджера | RHCP |
| KADAMM GPP-LS-100 | RDSS L (Lf0–Lf4, 1614–1625 МГц), S (2491,75 ± 8,16 МГц) | Ø100 × 36,5 | L: ≥ 4,5 дБic в зените, ≥ −5,5 дБic при 20°; S: ≥ 4,5 дБic в зените, ≥ 3 дБic при 20° | уточняйте у менеджера | LHCP (L) / RHCP (S) |
* Типоразмер керамики — по обозначению модели (сторона и высота, мм); точные размеры и допуски по чертежу — уточняйте у менеджера. Усиление в зените указано на пластине в скобках.
Где применяют KADAMM GPP-BDS: навигация, мониторинг подвижных объектов, синхронизация оборудования и сбор телеметрии.
Антенна работает с навигационными приёмниками и модулями BeiDou; при выборе сверяют системы и полосы приёмника, питание на его антенном входе и тип разъёма.
Системы и полосы. Антенна должна принимать всё, что использует приёмник: BeiDou; для RTK — многочастотная.
Место установки. Открытое небо, удаление от передающих антенн и металлических стен.
Патч-антенна КАДАММ выбранного исполнения серии GPP-BDS.
| Параметр | GPP-BDS | GNSS-RTK-E | ACH-GNSS | GNSS-RTK-Q | GNSS-RTK-G | GNSS-RTK-S |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | GPS, BeiDou | GPS, ГЛОНАСС, BeiDou, Galileo | 1164–1605 МГц, 2400–2500 МГц | GPS L1 / L2 / L5, ГЛОНАСС, BeiDou, Galileo | ГНСС | ГНСС |
| Поляризация | круговая | круговая правая | линейная | круговая правая | — | — |
| Коэффициент усиления | — | 28–30 дБ (МШУ) | 0,2–3,18 дБи | 28–37 дБ (МШУ) | МШУ 34–50 дБ | МШУ 33–35 дБ |
| Тип | пассивная патч-антенна | высокоточная антенна ГНСС | чип-антенна SMD ГНСС | спиральная антенна ГНСС | антенна ГНСС | антенна ГНСС |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Для RTK нужны две вещи: приём нескольких частот, чтобы исключить ионосферную задержку, и стабильный фазовый центр, потому что измеряется фаза несущей, а её ошибка напрямую переходит в координату. Антенна принимает BeiDou. Стабильность фазового центра для этой модели уточняйте у менеджера.
Антенна и приёмник должны работать в одних и тех же полосах; для базовой станции дифференциальных поправок важны ещё защита от многолучёвости, жёсткое крепление и известная высота опорной точки антенны над маркой. Пришлите модель приёмника — проверим совместимость.
Будет, если соблюсти разнос: сильный сигнал передатчика рядом может перегрузить малошумящий усилитель и заглушить навигацию: усилитель уходит в насыщение, и приёмник теряет спутники. Фильтр перед усилителем снижает этот риск, но разнос всё равно нужен.
На практике навигационную антенну ставят выше и в стороне от передающих, не в их главном лепестке, а кабели разных систем разводят. На транспорте и в шкафах с модемами выручают комбинированные антенны KADAMM, у которых тракты уже развязаны в корпусе.
У пассивной антенны нет собственного усилителя: принятый сигнал сразу идёт в кабель, и каждый метр кабеля уменьшает отношение сигнал/шум. Поэтому её ставят вплотную к приёмнику или модулю со своим малошумящим входом, а внутри устройства подключают дорожкой платы или коротким кабелем.
Активная антенна несёт усилитель у излучателя и питается по кабелю от приёмника; она нужна, когда антенну выносят на крышу или мачту. Если в вашем устройстве кабель длиннее нескольких десятков сантиметров, подберём активный вариант KADAMM с подходящим усилением.
Антенна рассчитана на BeiDou. Частоты основных систем в диапазоне L1: GPS L1 и Galileo E1 — 1575,42 МГц, BeiDou B1 — 1561,098 МГц, ГЛОНАСС L1 — около 1602 МГц; многочастотные антенны добавляют полосы L2, L5 и их аналоги. Чем больше систем видит приёмник, тем быстрее и надёжнее решение.
Антенна должна принимать все системы, которые использует приёмник; лишние полосы не мешают, а недостающие уменьшают число спутников в решении. Пришлите модель приёмника или модуля — проверим совместимость по системам, питанию и разъёму и подскажем, нужен ли переходник.
Антенне нужно как можно больше открытого неба: без навесов, стен и надстроек выше её уровня. Металлическая поверхность под антенной работает как земля и улучшает диаграмму; на транспорте лучшее место — центр крыши, на здании — кровля без высоких надстроек рядом.
Кабель прокладывают без резких изгибов и пережатий, разъёмы на улице герметизируют. Мачтовую антенну заземляют вместе с опорой, а на вводе кабеля в здание ставят грозоразрядник, рассчитанный на пропускание питания усилителя. Перед сдачей проверяют число видимых спутников и отношение сигнал/шум в интерфейсе приёмника.
Артикул для заказа — KADAMM GPP-BDS, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GPP-BDS могут уточняться без уведомления.
Поставляем KADAMM GPP-BDS — пассивные антенны BeiDou RDSS (L 1616 / S 2492 МГц), трёхчастотные и с B1 / B2 / B3 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
