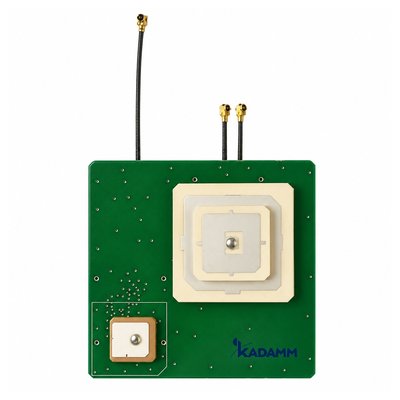

Встраиваемый модуль антенн BeiDou с активным приёмным трактом B1 / L1 и антеннами RDSS L (передача) и S (приём): BeiDou B1 / GPS L1, RDSS L (передача), S (приём).

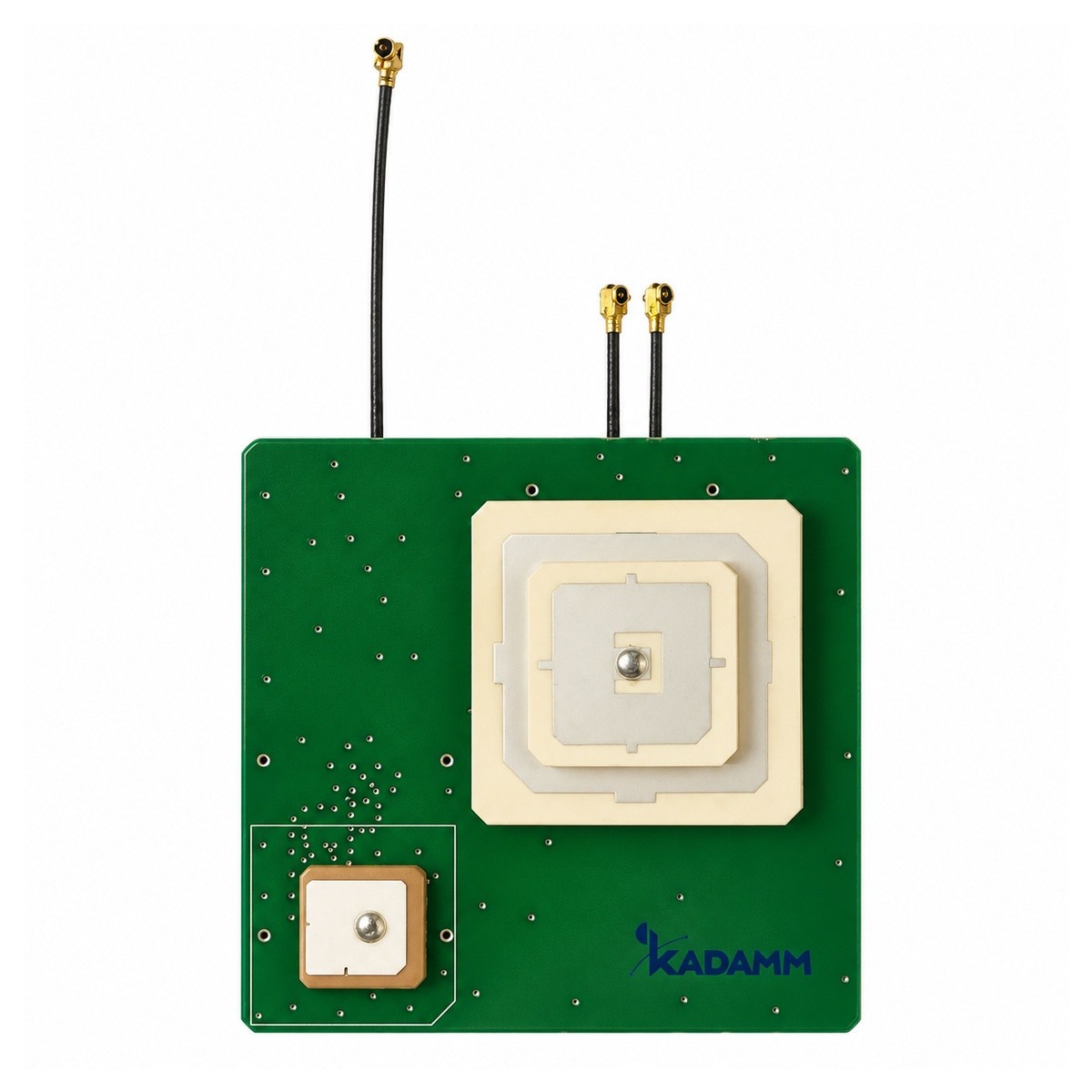

KADAMM GPA-L1B1LS-76-28 — встраиваемый модуль антенн BeiDou: приём B1 / L1 с. Основные данные: системы GPS, BeiDou; МШУ 28 дБ; разъём MCX.
Навигационный сигнал у поверхности Земли слабый — порядка −130 дБм, ниже уровня теплового шума в полосе приёмника; приёмник вытаскивает его корреляцией с известным кодом. Поэтому от антенны требуется не мощность, а чистота: низкий собственный шум, хорошее согласование и устойчивость к помехам.
Антенна активная: сразу за излучателем стоит малошумящий усилитель 28 дБ. Первый каскад определяет шум всего тракта, поэтому усилитель у антенны, а не у приёмника, — так потери кабеля уже не ухудшают отношение сигнал/шум.
Приём нескольких систем (GPS, BeiDou) увеличивает число видимых спутников: решение находится быстрее, а в городе, под деревьями и в узких улицах геометрия созвездия лучше, и координата устойчивее.
Конструкция: размеры 76 × 75 × 12,5 мм, масса не более 100 г, рабочая температура −45…+75 °C. Место установки решает больше, чем паспорт: антенне нужно открытое небо, подальше от передающих антенн, металлических стен и надстроек; встраиваемую антенну размещают у верхней кромки корпуса, вдали от процессора и источников питания.
| Параметр | Значение |
|---|---|
| Частоты | 1561,098 / 1575,42 МГц (B1 / L1), 1615,68 МГц (L), 2491,75 МГц (S) |
| Усиление | ≥3 дБи в зенит (B1 / L1); ≥4,5 дБи в зенит (L, S) |
| Системы | BeiDou B1 / GPS L1 (приём), RDSS: L — передача, S — приём |
| B1 / L1 | 1561,098 ± 2 МГц / 1575,42 МГц; КСВН ≤2,0; RHCP; усиление ≥−1,0 дБи при угле места 30°, ≥3 дБи в зенит |
| Усиление МШУ | 28 дБ (тракт B1 / L1) |
| L (передача) | 1615,68 ± 4,08 МГц; КСВН ≤2,0; LHCP; усиление ≥0,5 / ≥2,5 / ≥4,5 дБи при угле места 30 / 70 / 90° |
| S (приём) | 2491,75 ± 4,08 МГц; КСВН ≤2,0; RHCP; усиление ≥−0,5 / ≥2,5 / ≥4,5 дБи при угле места 30 / 70 / 90° |
| Развязка трактов | B1–S, B1–L, S–B1, S–L, L–S ≤−15 дБ; L–B1 ≤−25 дБ |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Размеры | 76 × 75 × 12,5 мм |
| Масса | не более 100 г |
| Кабели | три вывода 45 ± 2 мм: TX, RX, ГНСС |
| Разъём | MCX, вилка (другие — по заказу) |
| Влажность | 95 %, без конденсации |
| Рабочая температура | −45…+75 °C |
| Температура хранения | −55…+85 °C |
Где применяют KADAMM GPA-L1B1LS-76-28: трекеры, телематические блоки, терминалы и другие устройства со встроенным навигационным модулем.
Антенна работает с навигационными приёмниками и модулями GPS, BeiDou; при выборе сверяют системы и полосы приёмника, питание на его антенном входе и тип разъёма.
Системы и полосы. Антенна должна принимать всё, что использует приёмник: GPS, BeiDou.
Усиление и кабель. Усиление МШУ 28 дБ минус потери кабеля должно попасть в окно входа приёмника — не меньше, чем ему нужно, и без перегрузки.
Разъём. Разъём MCX; переходники в тракте нежелательны.
Место установки. Открытое небо, удаление от передающих антенн и металлических стен.
Антенна КАДАММ GPA-L1B1LS-76-28.
| Параметр | GPA-L1B1LS-76-28 | GNSS-L125-5G4-4 | GNSS-RP50-L125 | GNSS-RTK-L125-45C | GNSS-RTK-L125-40T | GNSS-RTK-L125-40B |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | BeiDou B1 / GPS L1, RDSS L (передача), S (приём) | ГНСС L1/L2/L5 + 4G/5G | L1 / L2 / L5 | GPS, ГЛОНАСС, BeiDou, Galileo | ГНСС L1 / L2 / L5 | GPS, ГЛОНАСС, BeiDou, Galileo |
| Поляризация | — | — | — | круговая правая | круговая правая | круговая правая |
| Коэффициент усиления | 28 дБ (тракт B1 / L1) | 4 дБи | 50 дБ | 45 дБ (МШУ) | 30–40 дБ (МШУ) | 40–42 дБ (МШУ) |
| Тип | встраиваемый модуль антенн BeiDou | комбинированная антенна ГНСС + 4G/5G MIMO 4×4 | многосистемный репитер ГНСС | высокоточная антенна ГНСС | геодезические антенны ГНСС | высокоточная антенна ГНСС |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Длину определяет баланс: усиление усилителя 28 дБ должно перекрывать потери кабеля и оставлять уровень, который нужен приёмнику, но не перегружать его вход. Потери берут из паспорта кабеля на частоте около 1,6 ГГц и умножают на длину, к ним добавляют потери разъёмов и грозоразрядника.
Для длинных трасс берут кабель толще или антенну с большим усилением, для коротких — с меньшим, иначе приёмник может перегрузиться. Входное окно приёмника по усилению антенны указано в его документации. Пришлите тип приёмника и длину трассы — подберём антенну и кабельную сборку.
Будет, если соблюсти разнос: сильный сигнал передатчика рядом может перегрузить малошумящий усилитель и заглушить навигацию: усилитель уходит в насыщение, и приёмник теряет спутники. Фильтр перед усилителем снижает этот риск, но разнос всё равно нужен.
На практике навигационную антенну ставят выше и в стороне от передающих, не в их главном лепестке, а кабели разных систем разводят. На транспорте и в шкафах с модемами выручают комбинированные антенны KADAMM, у которых тракты уже развязаны в корпусе.
Антенна рассчитана на GPS, BeiDou. Частоты основных систем в диапазоне L1: GPS L1 и Galileo E1 — 1575,42 МГц, BeiDou B1 — 1561,098 МГц, ГЛОНАСС L1 — около 1602 МГц; многочастотные антенны добавляют полосы L2, L5 и их аналоги. Чем больше систем видит приёмник, тем быстрее и надёжнее решение.
Антенна должна принимать все системы, которые использует приёмник; лишние полосы не мешают, а недостающие уменьшают число спутников в решении. Пришлите модель приёмника или модуля — проверим совместимость по системам, питанию и разъёму и подскажем, нужен ли переходник.
Антенне нужно как можно больше открытого неба: без навесов, стен и надстроек выше её уровня. Металлическая поверхность под антенной работает как земля и улучшает диаграмму; на транспорте лучшее место — центр крыши, на здании — кровля без высоких надстроек рядом.
Кабель прокладывают без резких изгибов и пережатий, разъёмы на улице герметизируют. Мачтовую антенну заземляют вместе с опорой, а на вводе кабеля в здание ставят грозоразрядник, рассчитанный на пропускание питания усилителя. Перед сдачей проверяют число видимых спутников и отношение сигнал/шум в интерфейсе приёмника.
Артикул для заказа — KADAMM GPA-L1B1LS-76-28, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GPA-L1B1LS-76-28 могут уточняться без уведомления.
Поставляем KADAMM GPA-L1B1LS-76-28 — встраиваемый модуль антенн BeiDou: приём B1 / L1 с МШУ 28 дБ, RDSS L / S, MCX под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
