Активная антенна спутниковой навигации со встроенным малошумящим усилителем: GPS L1 / BeiDou B1.
Антенна КАДАММ GNSS-L1B1-27F — активная антенна спутниковой навигации со встроенным малошумящим усилителем. Рабочие частоты 1561,09–1575,42 МГц (BeiDou B1, GPS L1), усиление 27 ± 2 дБ, разъём FAKRA.
Характеристики по документации на модель: КСВН <1,5; поляризация круговая правая (RHCP); усиление МШУ 27 ± 2 дБ; коэффициент шума 1,5 дБ типично; питание 3–5 В DC, менее 15 мА. Конструкция: размеры 49 × 37,6 × 15,5 мм; кабель RG174, 5 м; крепление магнит; рабочая температура −40…+85 °C.
Применение — приёмники и модули GPS/BeiDou.
| Параметр | Значение |
|---|---|
| Частоты | 1561,09–1575,42 МГц (BeiDou B1, GPS L1) |
| Полоса по уровню −10 дБ | более 10 МГц |
| Пиковое усиление элемента | 3,0 дБic (на заземлённой пластине 70 × 70 мм) |
| КСВН антенны | <1,5 |
| Поляризация | круговая правая (RHCP) |
| Усиление МШУ | 27 ± 2 дБ |
| Коэффициент шума | 1,5 дБ типично |
| КСВН выхода | 2,0 типично |
| Питание | 3–5 В DC, менее 15 мА |
| Параметр | Значение |
|---|---|
| Размеры | 49 × 37,6 × 15,5 мм |
| Антенный элемент | 25 × 25 × 4 мм |
| Масса | 100 г |
| Крепление | магнит |
| Кабель | RG174, 5 м |
| Разъём | FAKRA, вилка (синяя, прямая) |
| Рабочая температура | −40…+85 °C |
| Влажность | до 95 %, без конденсации |
KADAMM GNSS-L1B1-27F работает в полосах 1561,09–1575,42 МГц: спутниковая навигация GPS, BeiDou. GNSS-L1B1-27F — приёмники и модули GPS/BeiDou.

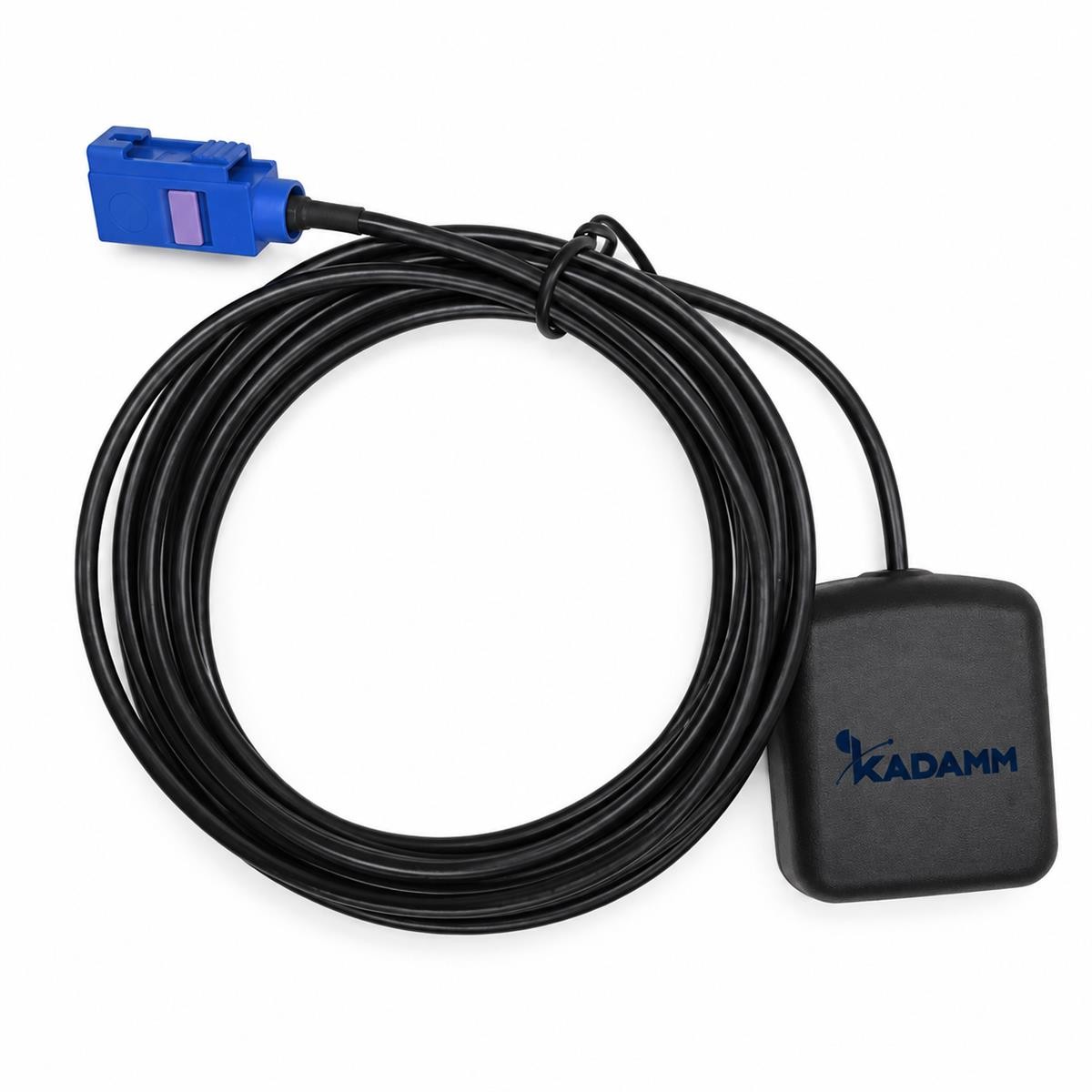

Антенна КАДАММ GNSS-L1B1-27F, магнит.
| Параметр | GNSS-L1B1-27F | GNSS-L1B1-38 | GPS-L1-38P5 | GPS-L1-38P8 | GNSS-AMP-L1L5-22 | GPS-L1-38T |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | GPS L1 / BeiDou B1 | — | 1575,42 МГц | 1575,42 МГц | 1559–1607 / 1166–1279 МГц | 1575,42 МГц |
| Поляризация | круговая правая | RHCP | RHCP | RHCP | — | RHCP |
| Ширина ДН по уровню −3 дБ | — | 110° | 110° | 110° | — | 110° |
| Коэффициент усиления | 27 ± 2 дБ | — | — | — | — | — |
| Тип | активная антенна спутниковой навигации со встроенным малошумящим усилителем | антенна GPS L1 + BeiDou B1 с МШУ | антенна GPS L1 с МШУ | антенна GPS L1 с МШУ | линейный усилитель ГНСС 1166–1279 / 1559–1607 МГц, 22 дБ | антенна GPS L1 с МШУ |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM GNSS-L1B1-27F — 1561,09–1575,42 МГц: спутниковая навигация GPS, BeiDou.
У KADAMM GNSS-L1B1-27F — FAKRA, вилка (синяя, прямая); поляризация — круговая правая.
У KADAMM GNSS-L1B1-27F крепление: магнит, размеры 49 × 37,6 × 15,5 мм, масса 100 г.
У KADAMM GNSS-L1B1-27F: поляризация круговая правая, тип активная антенна спутниковой навигации со встроенным малошумящим усилителем. У KADAMM GNSS-L1B1-38: поляризация RHCP, тип антенна GPS L1 + BeiDou B1 с МШУ.
Нет. Малошумящий усилитель питается по центральной жиле того же кабеля от приёмника: 3–5 В DC, менее 15 мА.
Артикул для заказа — KADAMM GNSS-L1B1-27F, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GNSS-L1B1-27F могут уточняться без уведомления.
Поставляем KADAMM GNSS-L1B1-27F — активная автомобильная антенна GPS/BeiDou, МШУ 27 дБ, кабель 5 м, FAKRA под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
