Антенна для крыши транспорта и шкафов связи: активная ГНСС GPS/ГЛОНАСС/BeiDou с МШУ 28 дБ, 4G/5G MIMO 698–3800 МГц и Wi-Fi MIMO 2,4 / 5 ГГц в корпусе 189 × 182 × 85 мм; 4 кабеля RG58 и кабель RG174, SMA, IP67.

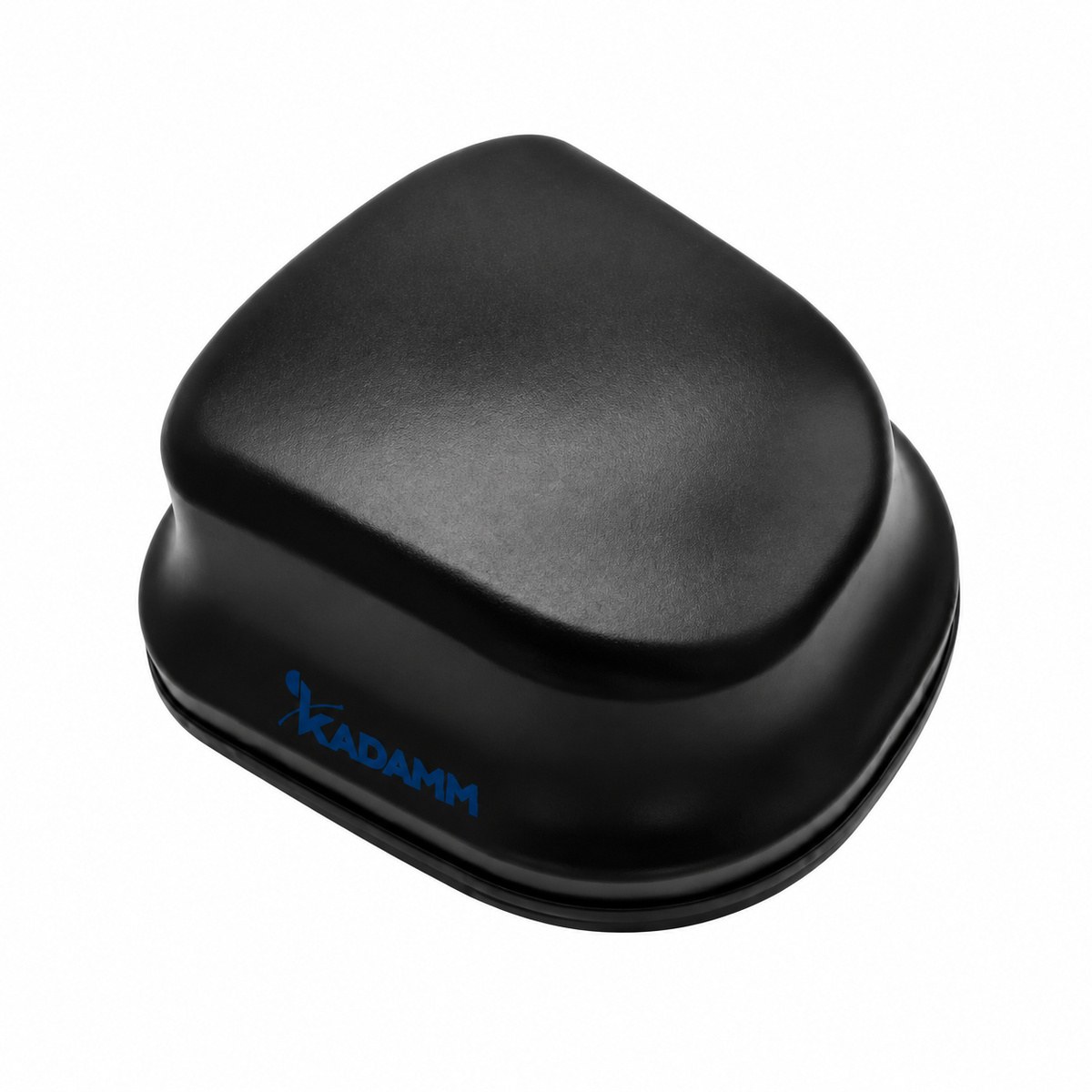

Антенна КАДАММ GNSS-5G2W2-4 объединяет в одном корпусе активную антенну спутниковой навигации, антенну 4G/5G с двумя портами MIMO и антенну Wi-Fi с двумя портами MIMO. Канал сотовой связи доходит до 3800 МГц и захватывает диапазон 5G 3,4–3,8 ГГц, канал Wi-Fi — до 5925 МГц. Кабели 4G/5G и Wi-Fi — RG58 с меньшими потерями, кабель ГНСС — RG174.
Канал ГНСС — 1561,098–1606 МГц (BeiDou B1, GPS L1, ГЛОНАСС L1), правая круговая поляризация, усиление МШУ 28 ± 2 дБ. Канал 4G/5G — 698–960, 1710–2690 и 2900–3800 МГц, 4 дБи, КСВН менее 3,0. Канал Wi-Fi — 2400–2483,5 и 4900–5925 МГц, 4 дБи, КСВН менее 2,5. Корпус PC/ABS 189 × 182 × 85 мм, крепление шпилькой M27×2, IP67, −40…+85 °C.
| Параметр | Значение |
|---|---|
| ГНСС: диапазон | 1561,098–1606 МГц (BeiDou B1, GPS L1, ГЛОНАСС L1) |
| ГНСС: поляризация | правая круговая (RHCP) |
| ГНСС: усиление (с МШУ) | 28 ± 2 дБ |
| ГНСС: КСВН | < 2,0 |
| 4G/5G MIMO: диапазон | 698–960 / 1710–2690 / 2900–3800 МГц |
| 4G/5G MIMO: усиление | 4 дБи |
| 4G/5G MIMO: КСВН | < 3,0 |
| 4G/5G MIMO: поляризация | линейная |
| Wi-Fi MIMO: диапазон | 2400–2483,5 / 4900–5925 МГц |
| Wi-Fi MIMO: усиление | 4 дБи |
| Wi-Fi MIMO: КСВН | < 2,5 |
| Wi-Fi MIMO: поляризация | линейная |
| Волновое сопротивление | 50 Ом |
| Питание МШУ, коэффициент шума | уточняйте у менеджера |
| Параметр | Значение |
|---|---|
| Габариты | 189 × 182 × 85 мм |
| Материал корпуса | PC/ABS |
| Крепление | шпилька M27×2 с гайкой, на крышу или корпус |
| Кабели | 4 × RG58 (4G/5G и Wi-Fi), 1 × RG174 (ГНСС); длина — уточняйте у менеджера |
| Разъёмы | SMA, вилка (другие — по заказу) |
| Степень защиты | IP67 (кроме места вывода кабеля) |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Транспорт с бортовым 5G/LTE-роутером и Wi-Fi для пассажиров, спецтехника и телематика, мобильные пункты связи, шкафы и терминалы на улице.
Антенна КАДАММ GNSS-5G2W2-4 с кабелями и крепёжом; длина кабелей — уточняйте у менеджера.

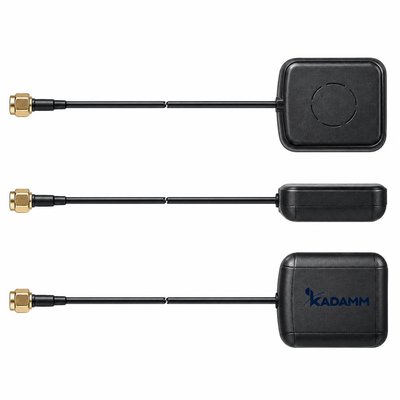

| Параметр | GNSS-5G2W2-4 | GNSS-AMP-L1L5-22 | GPS-L1-38P8 | GPS-L1-38P5 | GPS-L1-29M2 | GNSS-L1B1-38 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | ГНСС + 4G/5G + Wi-Fi | 1559–1607 / 1166–1279 МГц | 1575,42 МГц | 1575,42 МГц | GPS L1 | — |
| Поляризация | — | — | RHCP | RHCP | круговая правая | RHCP |
| Ширина ДН по уровню −3 дБ | — | — | 110° | 110° | — | 110° |
| Коэффициент усиления | 4 дБи | — | — | — | 29 ± 2 дБ | — |
| Тип | комбинированная антенна ГНСС + 4G/5G MIMO + Wi-Fi MIMO | линейный усилитель ГНСС 1166–1279 / 1559–1607 МГц, 22 дБ | антенна GPS L1 с МШУ | антенна GPS L1 с МШУ | активная антенна спутниковой навигации со встроенным малошумящим усилителем | антенна GPS L1 + BeiDou B1 с МШУ |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM GNSS-5G2W2-4 — SMA, вилка (другие — по заказу).
У KADAMM GNSS-5G2W2-4 крепление: шпилька M27×2 с гайкой, на крышу или корпус.

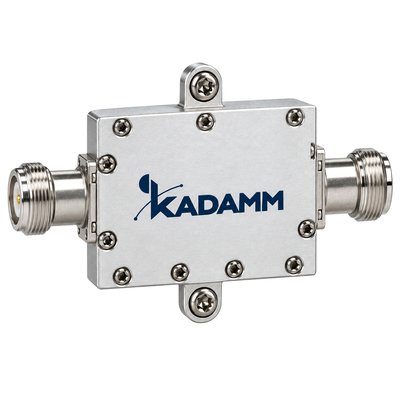

У KADAMM GNSS-5G2W2-4: диапазоны ГНСС + 4G/5G + Wi-Fi, тип комбинированная антенна ГНСС + 4G/5G MIMO + Wi-Fi MIMO. У KADAMM GNSS-AMP-L1L5-22: диапазоны 1559–1607 / 1166–1279 МГц, тип линейный усилитель ГНСС 1166–1279 / 1559–1607 МГц, 22 дБ.
Да, канал сотовой связи перекрывает 2900–3800 МГц, куда входят диапазоны 5G n77/n78 в части 3,3–3,8 ГГц, а также все полосы 4G 698–2690 МГц.
Артикул для заказа — KADAMM GNSS-5G2W2-4, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GNSS-5G2W2-4 могут уточняться без уведомления.
Поставляем KADAMM GNSS-5G2W2-4 — комбинированная антенна ГНСС + 4G/5G MIMO до 3800 МГц + Wi-Fi MIMO 2,4/5 ГГц, IP67 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
