Двухчастотная активная антенна ГНСС L1 + L5 для массовых высокоточных приёмников: BeiDou B1, GPS L1, ГЛОНАСС G1 и GPS L5, МШУ 28 дБ с коэффициентом шума не более 1 дБ, корпус 50 × 50 × 18 мм на магните и клее, SMA.

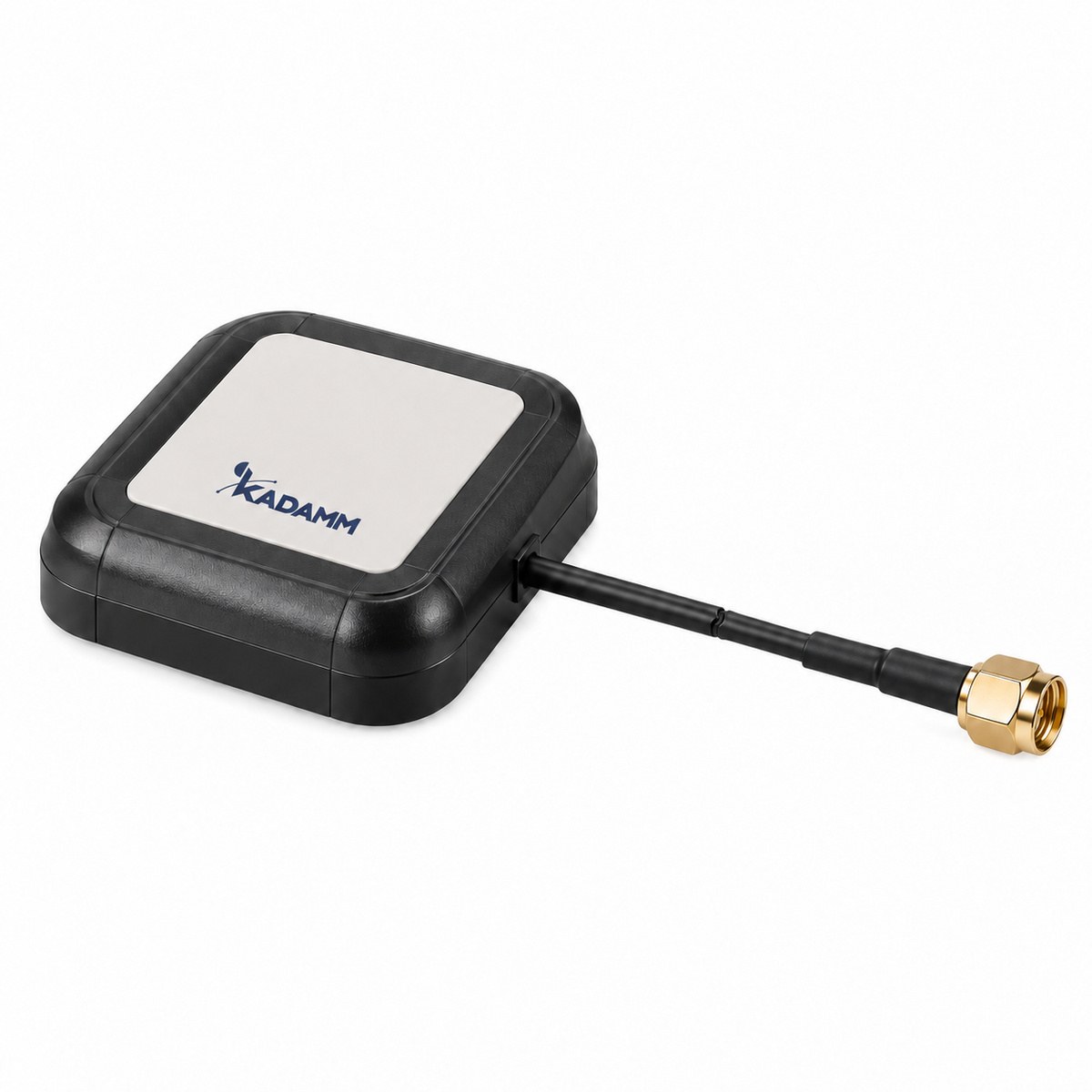

Антенна КАДАММ GNSS-RTK-L15-28M предназначена для двухчастотных приёмников L1 + L5, которые дают дециметровую и лучшую точность без дорогих многочастотных модулей. Двухслойный антенный элемент принимает 1561,098–1602 МГц (BeiDou B1, GPS L1, ГЛОНАСС G1) и 1176 МГц (GPS L5).
Коэффициент усиления элемента 3 дБи в зените, КСВН менее 1,5. МШУ 28 ± 2 дБ с коэффициентом шума не более 1,0 дБ, питание 3–5 В, ток менее 45 мА. Корпус ABS 50 × 50 × 18 мм держится магнитом и клеевой подложкой одновременно, выход — кабель RG174 с вилкой SMA, защита IP67, рабочая температура −40…+85 °C.
Антенный элемент (двухслойный)
| Параметр | Значение |
|---|---|
| Верхняя полоса | 1561,098–1602 МГц (BeiDou B1, GPS L1, ГЛОНАСС G1) |
| Нижняя полоса | 1176 МГц (GPS L5) |
| Поляризация | круговая правая (RHCP) |
| Коэффициент усиления | 3 дБи (в зените) |
| КСВН | менее 1,5 |
| Осевое отношение | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление | 28 ± 2 дБ |
| Коэффициент шума | ≤ 1,0 дБ |
| КСВН выхода | менее 2,0 |
| Питание | 3–5 В DC по кабелю, ток менее 45 мА |
| Параметр | Значение |
|---|---|
| Габариты | 50 × 50 × 18 мм |
| Материал радома | ABS |
| Кабель | RG174; длина — уточняйте у менеджера |
| Разъём | SMA, вилка (другие — по заказу) |
| Крепление | магнит и клеевая подложка |
| Степень защиты | IP67 |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Транспорт и телематика с двухчастотными модулями ГНСС, полосное вождение и автопилоты сельхозтехники, роботы-газонокосилки и доставки, носимые и портативные терминалы точного позиционирования.
Антенна КАДАММ GNSS-RTK-L15-28M с кабелем RG174 и вилкой SMA; длина кабеля — уточняйте у менеджера.
| Параметр | GNSS-RTK-L15-28M | GNSS-AMP-L1L5-22 | GPS-L1-38P8 | GPS-L1-38P5 | GPS-L1-29M2 | GNSS-L1B1-38 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | ГНСС L1 + L5 | 1559–1607 / 1166–1279 МГц | 1575,42 МГц | 1575,42 МГц | GPS L1 | — |
| Поляризация | круговая правая | — | RHCP | RHCP | круговая правая | RHCP |
| Ширина ДН по уровню −3 дБ | — | — | 110° | 110° | — | 110° |
| Коэффициент усиления | 28 ± 2 дБ (МШУ) | — | — | — | 29 ± 2 дБ | — |
| Тип | двухчастотная антенна ГНСС на магните | линейный усилитель ГНСС 1166–1279 / 1559–1607 МГц, 22 дБ | антенна GPS L1 с МШУ | антенна GPS L1 с МШУ | активная антенна спутниковой навигации со встроенным малошумящим усилителем | антенна GPS L1 + BeiDou B1 с МШУ |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM GNSS-RTK-L15-28M — SMA, вилка (другие — по заказу); поляризация — круговая правая.
У KADAMM GNSS-RTK-L15-28M крепление: магнит и клеевая подложка.

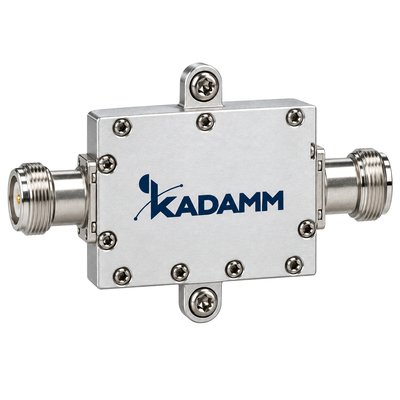

У KADAMM GNSS-RTK-L15-28M: диапазоны ГНСС L1 + L5, тип двухчастотная антенна ГНСС на магните. У KADAMM GNSS-AMP-L1L5-22: диапазоны 1559–1607 / 1166–1279 МГц, тип линейный усилитель ГНСС 1166–1279 / 1559–1607 МГц, 22 дБ.
Нет. Нижняя полоса антенны — GPS L5 1176 МГц; для приёмников L1 / L2 нужна KADAMM GNSS-RTK-L12-28M.
Артикул для заказа — KADAMM GNSS-RTK-L15-28M, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GNSS-RTK-L15-28M могут уточняться без уведомления.
Поставляем KADAMM GNSS-RTK-L15-28M — двухчастотная антенна ГНСС L1 + L5 на магните, МШУ 28 дБ, кабель RG174, SMA, IP67 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
