Наружная активная антенна ГНСС для синхронизации времени и частоты: GPS L1 / BeiDou B1.
Антенна КАДАММ GNSS-L1B1-34N — наружная активная антенна ГНСС для синхронизации времени и частоты. Рабочие частоты BeiDou B1 1561,098 ± 2,046 МГц; GPS L1 1575,42 ± 10 МГц, усиление 4,5 дБи, разъём N.
Характеристики по документации на модель: КСВН 1,5; поляризация круговая правая (RHCP); усиление МШУ 34 ± 2 дБ; коэффициент шума 1,9 дБ типично (2,4 дБ во всём диапазоне температур); питание 3,5–5 В DC, 40 мА; подавление вне полосы 12 / 35 / 70 дБн при f0 ± 30 / 50 / 100 МГц (с предфильтром). Конструкция: размеры 80 × 80 мм; рабочая температура −40…+80 °C.
Применение — приёмники и модули GPS/BeiDou.
| Параметр | Значение |
|---|---|
| Частоты | BeiDou B1 1561,098 ± 2,046 МГц; GPS L1 1575,42 ± 10 МГц |
| Усиление антенного элемента | 4,5 дБи |
| Осевое отношение | 3,0 дБ на центральной частоте |
| Отношение вперёд/назад | 10 дБ |
| КСВН выхода | 1,5 |
| Поляризация | круговая правая (RHCP) |
| Усиление МШУ | 34 ± 2 дБ |
| Коэффициент шума | 1,9 дБ типично (2,4 дБ во всём диапазоне температур) |
| Подавление вне полосы | 12 / 35 / 70 дБн при f0 ± 30 / 50 / 100 МГц (с предфильтром) |
| Неравномерность в полосе | 1 дБ |
| Точка сжатия 1 дБ по выходу | 0 дБм |
| Питание | 3,5–5 В DC, 40 мА |
| Волновое сопротивление | 50 Ом |
| Грозозащита | IEC 61000-4-5: 6 кВ (1,2/50 мкс) или 3 кА (8/20 мкс) |
| Параметр | Значение |
|---|---|
| Применение | наружная антенна синхронизации базовых станций |
| Размеры | 80 × 80 мм |
| Разъём | N, розетка |
| Рабочая температура | −40…+80 °C |
| Температура хранения | −45…+85 °C |
| Влажность | 90 % |
KADAMM GNSS-L1B1-34N работает в полосах 1559,05–1563,14 / 1565,42–1585,42 МГц: BeiDou B1; GPS L1 / Galileo E1; спутниковая навигация GPS, BeiDou. GNSS-L1B1-34N — приёмники и модули GPS/BeiDou.

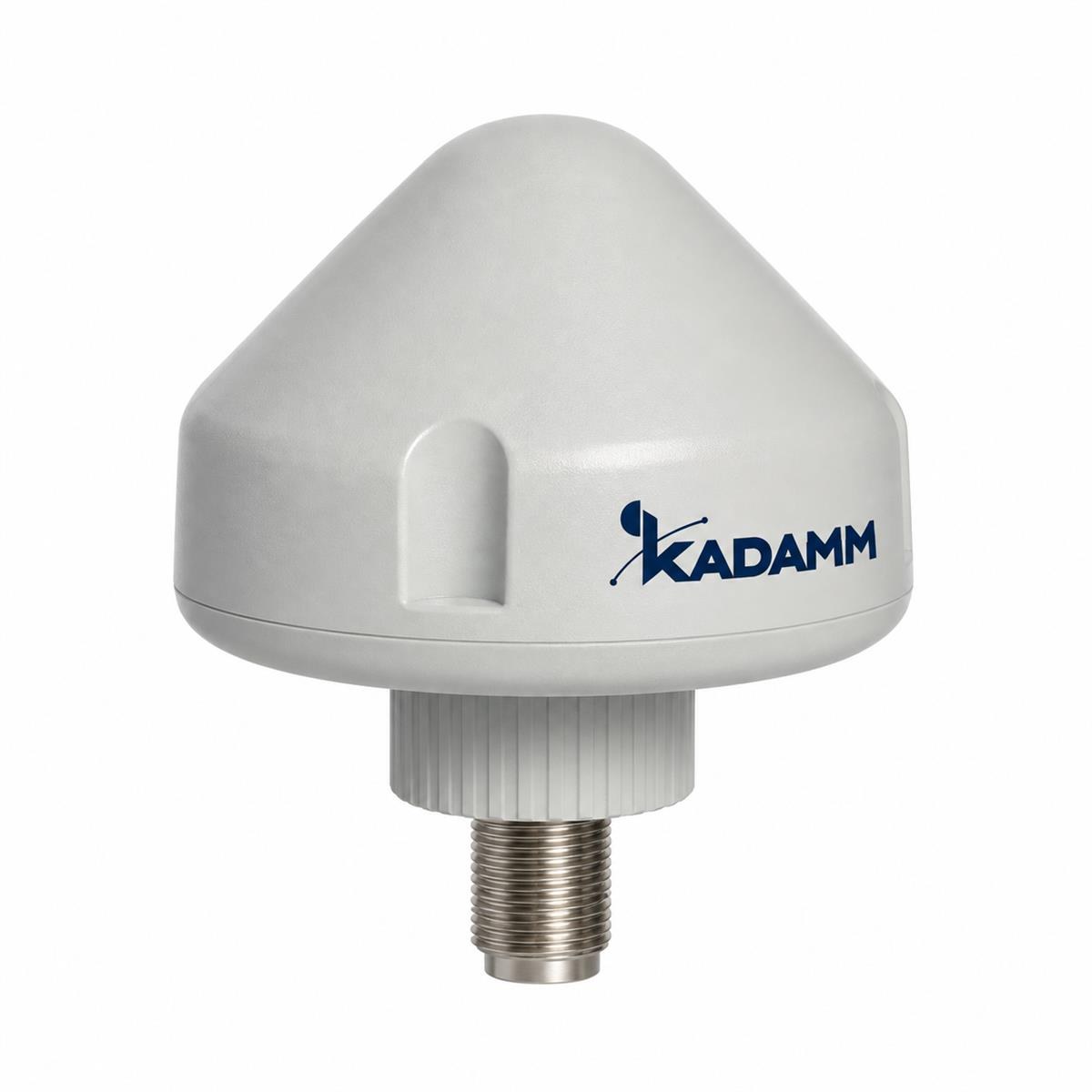

Антенна КАДАММ GNSS-L1B1-34N.
| Параметр | GNSS-L1B1-34N | GNSS-L1B1-38 | GPS-L1-38P5 | GPS-L1-38P8 | GNSS-AMP-L1L5-22 | GPS-L1-38T |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | GPS L1 / BeiDou B1 | — | 1575,42 МГц | 1575,42 МГц | 1559–1607 / 1166–1279 МГц | 1575,42 МГц |
| Поляризация | круговая правая | RHCP | RHCP | RHCP | — | RHCP |
| Ширина ДН по уровню −3 дБ | — | 110° | 110° | 110° | — | 110° |
| Коэффициент усиления | 34 ± 2 дБ | — | — | — | — | — |
| Тип | наружная активная антенна ГНСС | антенна GPS L1 + BeiDou B1 с МШУ | антенна GPS L1 с МШУ | антенна GPS L1 с МШУ | линейный усилитель ГНСС 1166–1279 / 1559–1607 МГц, 22 дБ | антенна GPS L1 с МШУ |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM GNSS-L1B1-34N — 1559,05–1563,14 / 1565,42–1585,42 МГц: BeiDou B1; GPS L1 / Galileo E1; спутниковая навигация GPS, BeiDou.
У KADAMM GNSS-L1B1-34N — N, розетка; поляризация — круговая правая.
У KADAMM GNSS-L1B1-34N размеры 80 × 80 мм.
У KADAMM GNSS-L1B1-34N: поляризация круговая правая, тип наружная активная антенна ГНСС. У KADAMM GNSS-L1B1-38: поляризация RHCP, тип антенна GPS L1 + BeiDou B1 с МШУ.
Нет. Малошумящий усилитель питается по центральной жиле того же кабеля от приёмника: 3,5–5 В DC, 40 мА.
Артикул для заказа — KADAMM GNSS-L1B1-34N, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GNSS-L1B1-34N могут уточняться без уведомления.
Поставляем KADAMM GNSS-L1B1-34N — антенна синхронизации GPS/BeiDou с МШУ 34 дБ, предфильтр, N под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
