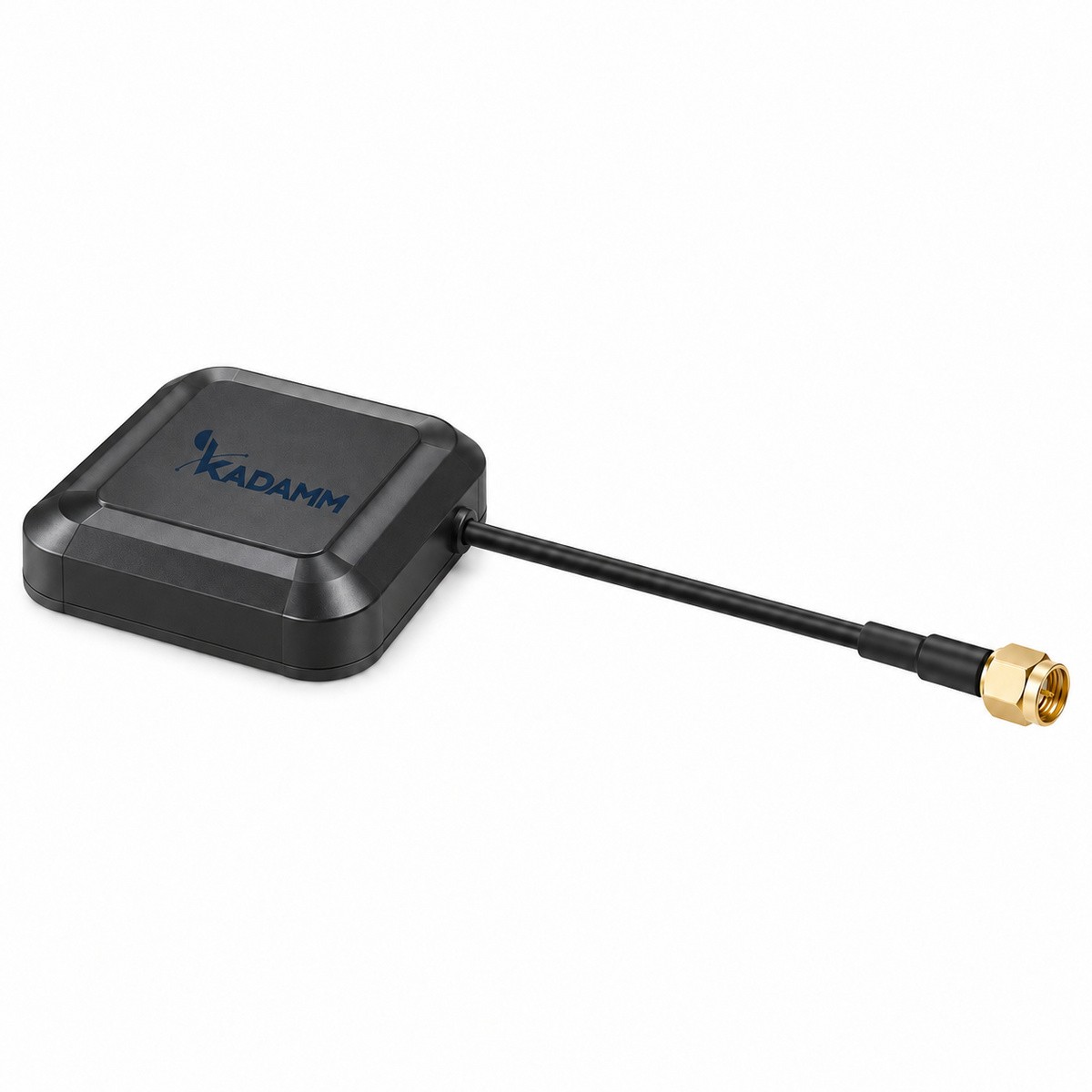

Активная двухдиапазонная антенна ГНСС в плоском корпусе 60 × 60 × 22,8 мм на магните или клее: L1 / L2 GPS, ГЛОНАСС, BeiDou, Galileo, МШУ 28 дБ, питание 3–5 В, кабель RG174 с вилкой SMA, IP66.
Антенна КАДАММ GNSS-RTK-L12-28M — двухдиапазонная активная антенна для высокоточных приёмников с питанием 3–5 В: модулей RTK на транспорте, в сельскохозяйственной и дорожной технике, роботах и терминалах. Она принимает GPS L1 / L2, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3 и Galileo E1 / E2 / E5b.
МШУ с усилением 28 ± 2 дБ и коэффициентом шума не более 1,5 дБ согласован с короткими и средними кабелями до встроенного модуля. Коэффициент усиления элемента не менее 2 дБи, осевое отношение не более 3 дБ в зените. Корпус 60 × 60 × 22,8 мм ставится на металлическую поверхность магнитом или на клеевую подложку, выход — кабель RG174 с вилкой SMA, защита IP66.
Антенный элемент
| Параметр | Значение |
|---|---|
| Сигналы | GPS L1 / L2, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5b |
| Поляризация | круговая правая (RHCP) |
| Осевое отношение | ≤ 3 дБ (в зените) |
| Коэффициент усиления (максимум) | ≥ 2 дБи |
| КСВН | ≤ 2,0 |
| Сектор обзора по азимуту | 360° |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление | 28 ± 2 дБ |
| Коэффициент шума | ≤ 1,5 дБ |
| Неравномерность в полосе | ± 1,5 дБ |
| КСВН выхода | ≤ 2,0 |
| Питание | 3–5 В DC по кабелю, ток не более 50 мА |
| Параметр | Значение |
|---|---|
| Габариты | 60 × 60 × 22,8 мм |
| Кабель | RG174 (другие — по заказу); длина — уточняйте у менеджера |
| Разъём | SMA, вилка (другие — по заказу) |
| Крепление | магнит или клеевая подложка |
| Степень защиты | IP66 |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Высокоточная навигация транспорта и спецтехники, автопилоты сельскохозяйственной техники, роботы и беспилотные наземные платформы, терминалы с двухчастотными модулями ГНСС.
Антенна КАДАММ GNSS-RTK-L12-28M с кабелем RG174 и вилкой SMA; длина кабеля — уточняйте у менеджера.

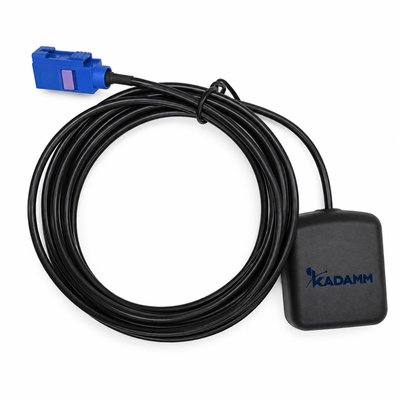

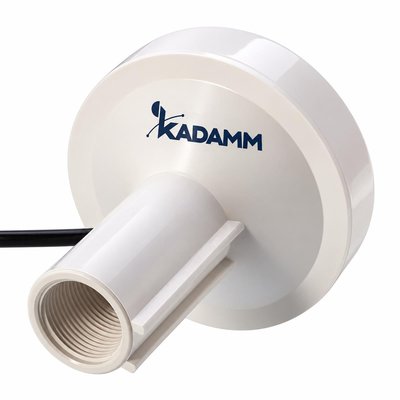

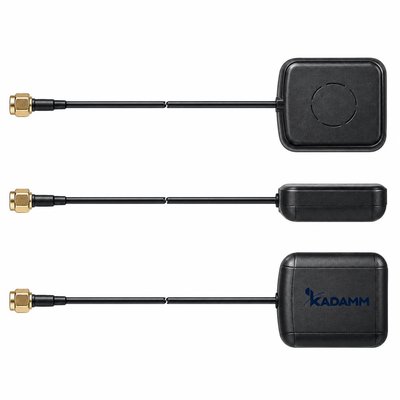

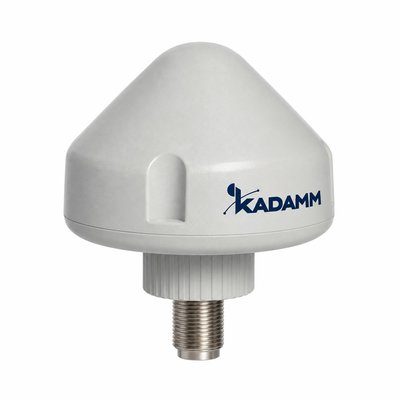

| Параметр | GNSS-RTK-L12-28M | GPS-L1-29M2 | GNSS-L1B1-38 | GNSS-L1B1-34N | GNSS-L1B1-28S | GNSS-L1B1-27F |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | ГНСС L1 + L2 | GPS L1 | — | GPS L1 / BeiDou B1 | GPS L1 / BeiDou B1 | GPS L1 / BeiDou B1 |
| Поляризация | круговая правая | круговая правая | RHCP | круговая правая | круговая правая | круговая правая |
| Ширина ДН по уровню −3 дБ | — | — | 110° | — | — | — |
| Коэффициент усиления | 28 ± 2 дБ (МШУ) | 29 ± 2 дБ | — | 34 ± 2 дБ | 28 ± 2 дБ | 27 ± 2 дБ |
| Тип | высокоточная антенна ГНСС на магните | активная антенна спутниковой навигации со встроенным малошумящим усилителем | антенна GPS L1 + BeiDou B1 с МШУ | наружная активная антенна ГНСС | наружная активная антенна ГНСС | активная антенна спутниковой навигации со встроенным малошумящим усилителем |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM GNSS-RTK-L12-28M — SMA, вилка (другие — по заказу); поляризация — круговая правая.
У KADAMM GNSS-RTK-L12-28M крепление: магнит или клеевая подложка.
У KADAMM GNSS-RTK-L12-28M: диапазоны ГНСС L1 + L2, усиление 28 ± 2 дБ (МШУ), тип высокоточная антенна ГНСС на магните. У KADAMM GPS-L1-29M2: диапазоны GPS L1, усиление 29 ± 2 дБ, тип активная антенна спутниковой навигации со встроенным малошумящим усилителем.
Да, МШУ работает от 3 до 5 В DC по центральной жиле кабеля, ток не более 50 мА.
Артикул для заказа — KADAMM GNSS-RTK-L12-28M, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GNSS-RTK-L12-28M могут уточняться без уведомления.
Поставляем KADAMM GNSS-RTK-L12-28M — высокоточная антенна ГНСС L1/L2 на магните, МШУ 28 дБ, кабель RG174, SMA, IP66 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
