Лёгкая антенна ГНСС для беспилотных летательных аппаратов: L1 / L2 GPS, ГЛОНАСС, BeiDou, Galileo, МШУ 35 дБ, масса около 20 г, цилиндр Ø27,5 × 59,7 мм, вкручивается вилкой SMA прямо в разъём модуля.
Антенна КАДАММ GNSS-RTK-L12-35S рассчитана на беспилотники, где важны масса и аэродинамика: цилиндр Ø27,5 мм длиной 59,7 мм весит около 20 г и вкручивается вилкой SMA непосредственно в разъём модуля ГНСС или в переходник на корпусе аппарата — без кабеля.
Антенна принимает GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3 и Galileo E1 / E2 / E5b. Коэффициент усиления элемента не менее 2 дБи на L1 и 1,5 дБи на L2, осевое отношение не более 3 дБ. МШУ 35 ± 3 дБ, коэффициент шума не более 1,5 дБ, питание 3,3–5,5 В. Рабочая температура −40…+70 °C, защита IP67 (кроме разъёма).
Антенный элемент
| Параметр | Значение |
|---|---|
| Сигналы | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5b |
| Поляризация | круговая правая (RHCP) |
| Осевое отношение | ≤ 3 дБ |
| Коэффициент усиления (максимум) | L1 — не менее 2 дБи, L2 — не менее 1,5 дБи |
| КСВН | ≤ 2,0 |
| Сектор обзора по азимуту | 360° |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление | 35 ± 3 дБ |
| Коэффициент шума | ≤ 1,5 дБ |
| КСВН выхода | ≤ 2,0 |
| Питание | 3,3–5,5 В DC по разъёму, ток не более 50 мА |
| Параметр | Значение |
|---|---|
| Габариты | Ø27,5 × 59,7 мм (корпус Ø25 мм) |
| Масса | около 20 г |
| Разъём | SMA, вилка, на корпусе |
| Крепление | на разъёме SMA, силиконовая прокладка |
| Степень защиты | IP67 (кроме разъёма) |
| Рабочая температура | −40…+70 °C |
| Температура хранения | −40…+85 °C |
| Относительная влажность | до 95 % без конденсации |
Беспилотные летательные аппараты для аэрофотосъёмки и картографии с RTK/PPK, агродроны, инспекционные дроны, лёгкие наземные роботы.

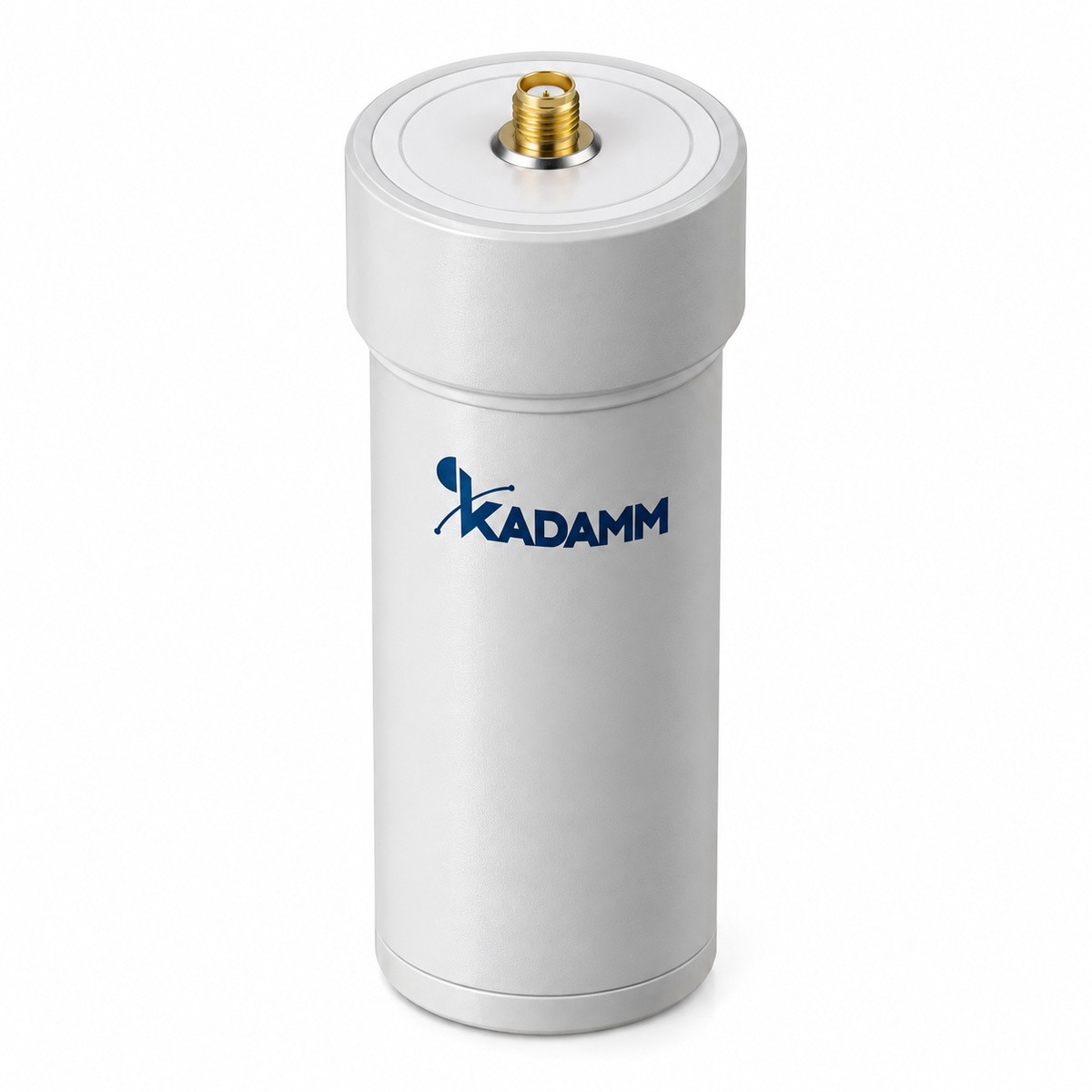

Антенна КАДАММ GNSS-RTK-L12-35S.
| Параметр | GNSS-RTK-L12-35S | GPS-L1-29M2 | GNSS-L1B1-38 | GNSS-L1B1-34N | GNSS-L1B1-28S | GNSS-L1B1-27F |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | ГНСС L1 + L2 | GPS L1 | — | GPS L1 / BeiDou B1 | GPS L1 / BeiDou B1 | GPS L1 / BeiDou B1 |
| Поляризация | круговая правая | круговая правая | RHCP | круговая правая | круговая правая | круговая правая |
| Ширина ДН по уровню −3 дБ | — | — | 110° | — | — | — |
| Коэффициент усиления | 35 ± 3 дБ (МШУ) | 29 ± 2 дБ | — | 34 ± 2 дБ | 28 ± 2 дБ | 27 ± 2 дБ |
| Тип | антенна ГНСС для БПЛА | активная антенна спутниковой навигации со встроенным малошумящим усилителем | антенна GPS L1 + BeiDou B1 с МШУ | наружная активная антенна ГНСС | наружная активная антенна ГНСС | активная антенна спутниковой навигации со встроенным малошумящим усилителем |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM GNSS-RTK-L12-35S — SMA, вилка, на корпусе; поляризация — круговая правая.
У KADAMM GNSS-RTK-L12-35S крепление: на разъёме SMA, силиконовая прокладка, масса около 20 г.
У KADAMM GNSS-RTK-L12-35S: диапазоны ГНСС L1 + L2, усиление 35 ± 3 дБ (МШУ), тип антенна ГНСС для БПЛА. У KADAMM GPS-L1-29M2: диапазоны GPS L1, усиление 29 ± 2 дБ, тип активная антенна спутниковой навигации со встроенным малошумящим усилителем.
Антенну вкручивают вилкой SMA в розетку SMA модуля ГНСС или в проходной переходник на корпусе; кабель не нужен. Ставить вертикально, вдали от винтов и источников помех.
Артикул для заказа — KADAMM GNSS-RTK-L12-35S, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM GNSS-RTK-L12-35S могут уточняться без уведомления.
Поставляем KADAMM GNSS-RTK-L12-35S — антенна ГНСС L1/L2 для БПЛА, МШУ 35 дБ, 20 г, SMA под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
