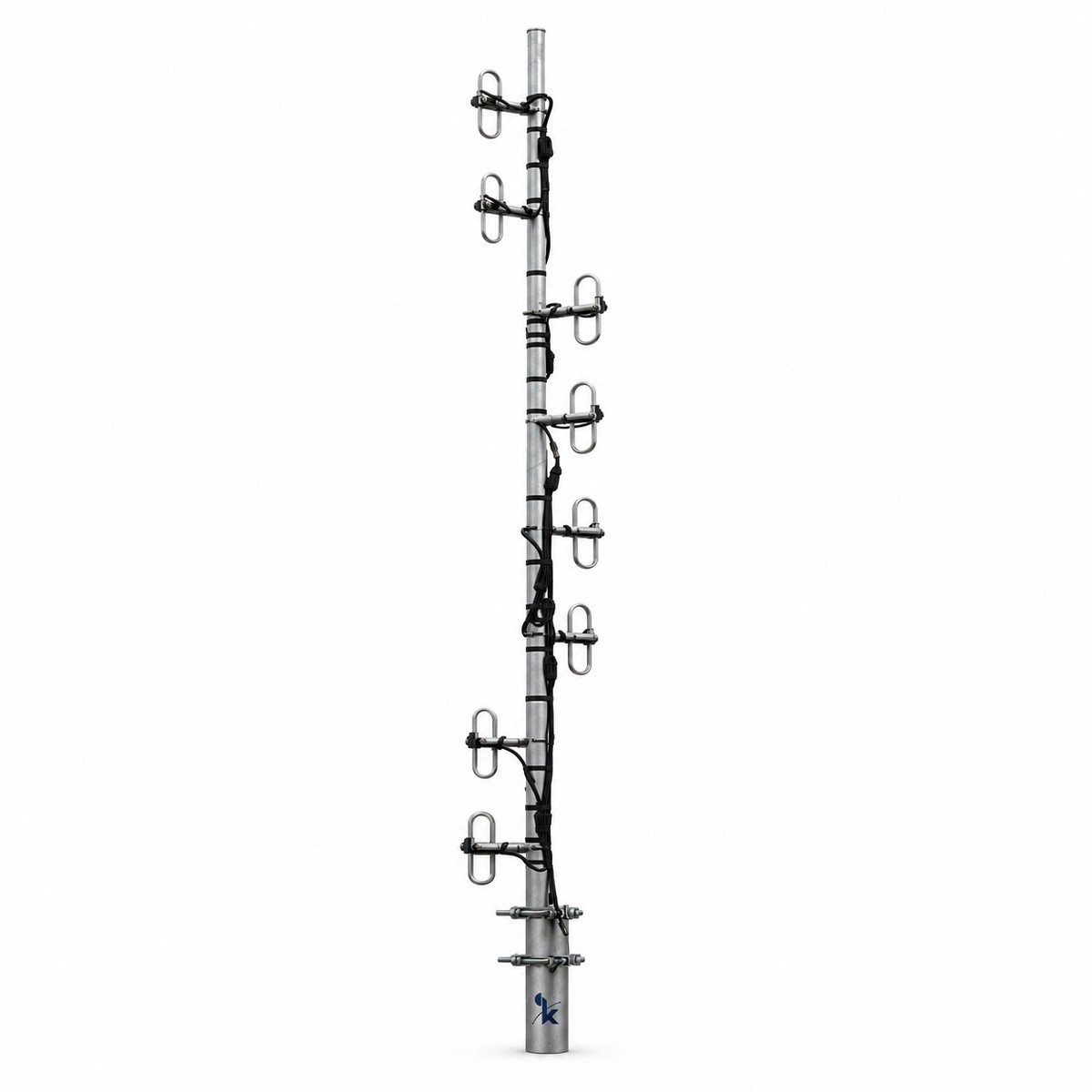

KADAMM AD8-150-15-500 — дипольная антенна 130–180 МГц, 14,8 дБи, 1 порт

KADAMM AD8-150-15-500 ставят на мачту базовой станции, ретранслятора или диспетчерского пункта УКВ-радиосети, работающей в полосе 130–180 МГц. Основные цифры: усиление 11,8 или 14,8 дБи в зависимости от расстановки вибраторов; вход один, 50 Ом; мощность на входе до 500 Вт. Поляризация вертикальная, как у носимых и возимых радиостанций сети.

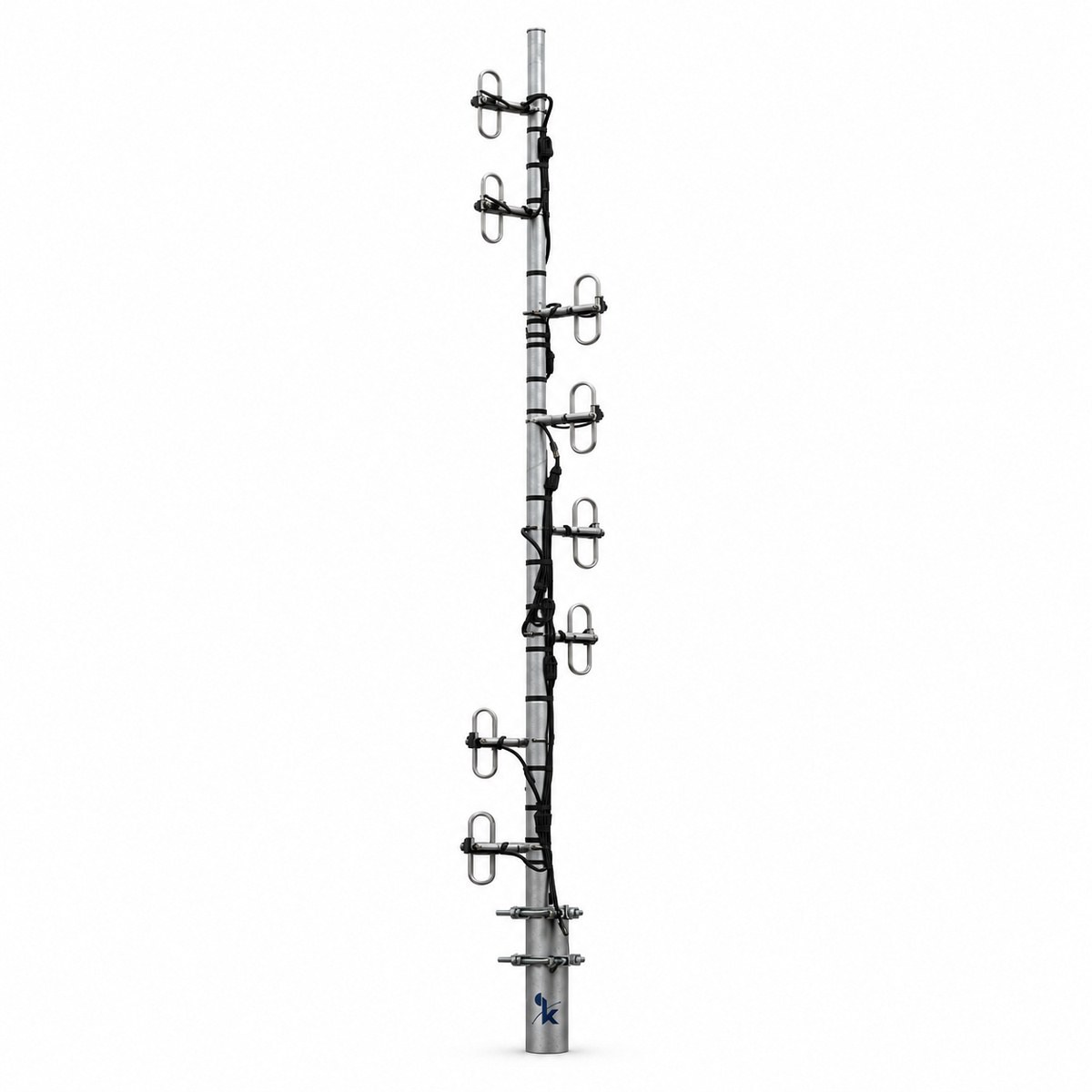

Излучающая часть — группа петлевых (складчатых) полуволновых вибраторов, разнесённых по высоте мачты и запитанных от общего входа через систему деления мощности. Поля вибраторов в направлении горизонта суммируются, а вверх и вниз частично компенсируются: диаграмма сжимается по углу места, и энергия, которая у одиночного вибратора ушла бы в небо и под мачту, идёт к абонентам. Относительно одиночного полуволнового диполя (2,15 дБи) выигрыш составляет около 9,7 дБ в круговом режиме.

Каждый элемент — петлевой вибратор: два параллельных полуволновых проводника, соединённых по концам в узкую рамку. Входное сопротивление такого элемента примерно вчетверо выше, чем у разрезного диполя, а частотная характеристика положе — поэтому группу проще согласовать с трактом и удержать КСВН по всей полосе 130–180 МГц. Рамка не имеет свободных концов и жёстче переносит ветер и наледь.

Режим работы выбирают при монтаже. Вибраторы, развёрнутые в разные стороны вокруг трубы, дают диаграмму, близкую к круговой, — 11,8 дБи. Вибраторы, вынесенные на одну сторону, используют мачту как рефлектор: излучение собирается в секторе, усиление — 14,8 дБи. Прибавка 3 дБ эквивалентна росту ЭИИМ в рабочем направлении примерно в 2 раза без замены передатчика; с тыльной стороны уровень сигнала, а значит, и создаваемых помех, наоборот, падает.

Со стороны тракта: КСВН не более 1,5 во всей полосе — от входа отражается не более 4 % мощности; допустимая мощность 500 Вт; когда на антенну работают несколько передатчиков, в эту величину должна укладываться их суммарная мощность с запасом на пики; разъём — TNC или N.

Механика: длина 9–11,5 м (4 секции), масса 30 кг. Антенна поставляется 4 секциями и собирается на объекте перед подъёмом. Длина и масса — исходные данные для расчёта опоры: с длиной растёт парусность, а узел крепления воспринимает не только вес, но и изгибающий момент от ветра. Снижение фидера ведут вдоль опоры на хомутах, чтобы кабель не висел на разъёме.

Радиус связи в полосе 130–180 МГц ограничен прямой видимостью, поэтому решающий параметр — высота подвеса. Для оценки радиогоризонта в километрах сумму квадратных корней из высот двух антенн в метрах умножают на 4,12: при подвесе на 20 м и абонентской станции на 1,5 м получается около 23 км, при подвесе на 40 м — около 31 км. Лишние 3 дБ усиления равноценны удвоению мощности передатчика, но за радиогоризонт связь не выводят; лес и застройка дистанцию сокращают.

В полосу 130–180 МГц входят: профессиональная радиосвязь VHF 136–174 МГц (DMR, аналоговые FM-системы). На такие сети KADAMM AD8-150-15-500 и рассчитана — как антенна стационарной станции или ретранслятора. Типовые объекты — диспетчерская связь на транспорте и в энергетике, на добывающих и коммунальных предприятиях, у аварийных служб и в портах; на другом конце линии — носимые и автомобильные радиостанции того же диапазона.

Схему установки подбирают под расположение абонентов. Станция в центре обслуживаемой территории — посёлка, карьера, промплощадки, акватории порта — требует диаграммы, близкой к круговой. Если станция стоит на краю зоны, обслуживает автомобильную или железную дорогу, трубопровод, линию электропередачи или держит радиоканал до соседнего ретранслятора, вибраторы выносят на одну сторону мачты.

Одна антенна может обслуживать несколько радиоканалов: передатчики объединяют комбайнером, а приём и передачу ретранслятора разводят дуплексером. Ограничения два: все частоты — внутри 130–180 МГц, суммарная мощность на входе — не выше 500 Вт с учётом потерь и пиков.

Полоса. Составьте список всех частот сети — передачи и приёма — и проверьте, что они внутри 130–180 МГц и не прижаты к краям полосы. Полоса антенны целиком перекрывает участок 136–174 МГц.

Режим. Круговой (11,8 дБи) — абоненты вокруг мачты; направленный (14,8 дБи) — зона вытянута или нужен канал до конкретной точки. Режим закладывается расстановкой вибраторов при монтаже.

Мощность. Сложите мощности всех передатчиков, которые будут работать на антенну; сумма с запасом должна быть меньше 500 Вт.

Разъём и фидер. Разъём антенны — TNC или N. Ответную часть и кабель выбирайте вместе: чем длиннее снижение, тем толще фидер; уличное соединение герметизируют.

Опора. Мачту рассчитывают под антенну (длина 9–11,5 м (4 секции), масса 30 кг) и её ветровую нагрузку; заложите заземление и грозоразрядник на вводе фидера в здание.

Высота подвеса. Зона связи на УКВ определяется прежде всего высотой: поднять антенну на несколько метров часто выгоднее, чем увеличивать мощность.

Антенна КАДАММ AD8-150-15-500 выбранного исполнения, комплект крепления — уточняйте у менеджера.
