Антенная решётка из складчатых вибраторов с вертикальной поляризацией для базовых станций VHF/UHF: 200–290 МГц, 1 порт.

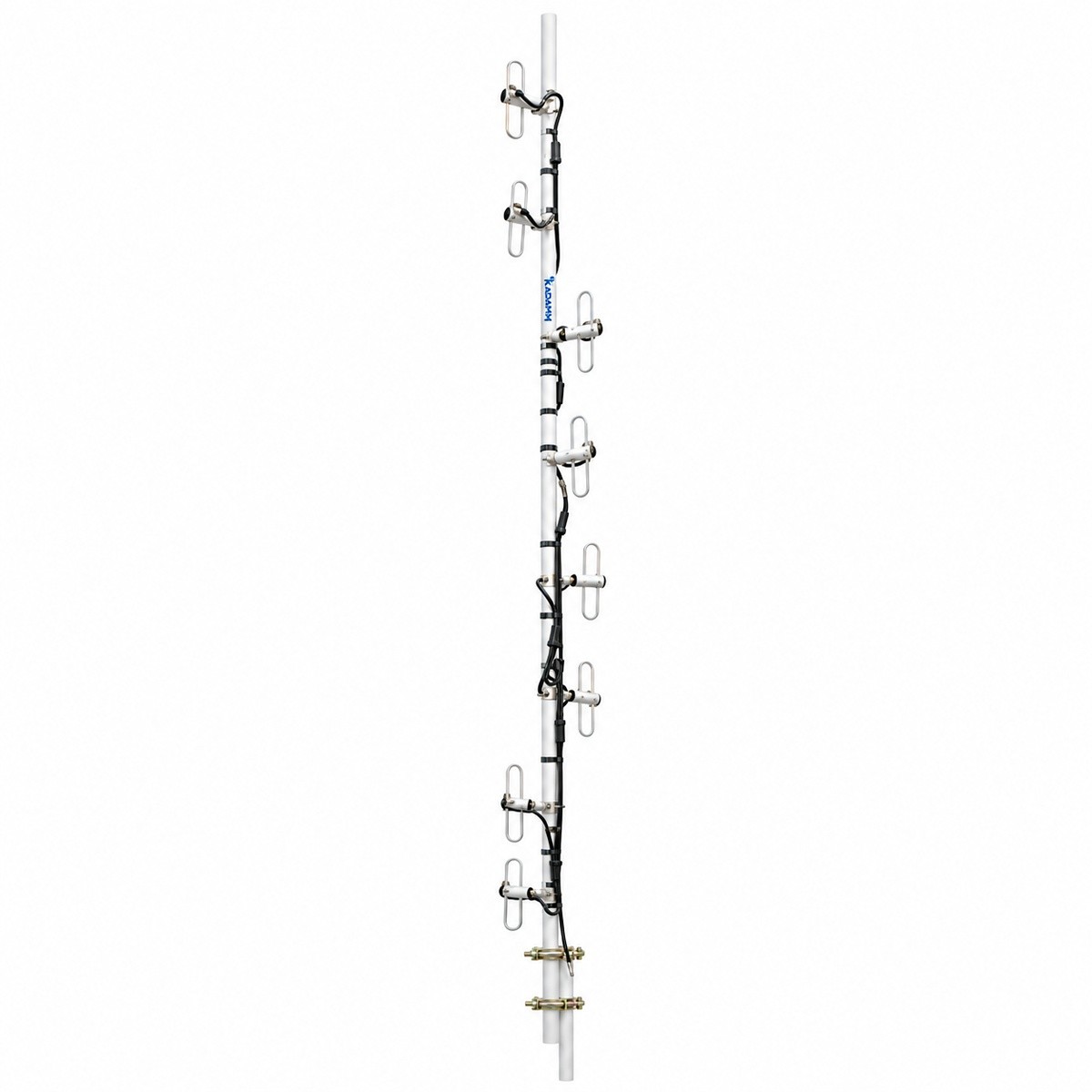

Антенна КАДАММ AD-230-12 — антенная решётка из складчатых вибраторов с вертикальной поляризацией для базовых станций VHF/UHF: одной излучающей системой 200–290 МГц, 1 портом.
Коэффициент усиления 9 дБи, ширина ДН в вертикальной плоскости 13°. Габариты 3600 мм, масса 20 кг. КСВН не более 1,5.
| Параметр | Значение |
|---|---|
| Диапазон частот | 200–290 МГц |
| Коэффициент усиления, дБи | 9 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | уточняйте у менеджера |
| Параметр | Значение |
|---|---|
| Разъёмы | UHF или розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 3600 мм |
| Масса антенны | 20 кг |
Круговая диаграмма с усилением 9 дБи.
Антенна КАДАММ AD-230-12, монтажный комплект.
| Параметр | AD-230-12 | AD-230-10 | AD-230-15 | AD-150-12 | AD-350-10 | AD-350-12 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 200–290 МГц | 220–290 МГц | 220–240 МГц | 130–180 МГц | 330–400 МГц | 330–400 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | — | — | 360° | — | — | — |
| Коэффициент усиления | 9 дБи | 10 дБи | 12 дБи | 11,8 дБи | 10 дБи | 12 дБи |
| Тип | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AD-230-12 — 200–290 МГц.
У KADAMM AD-230-12 — UHF или розетка N (IEC 61169-16); поляризация — вертикальная.
У KADAMM AD-230-12 размеры 3600 мм, масса 20 кг.
У KADAMM AD-230-12: диапазоны 200–290 МГц, усиление 9 дБи. У KADAMM AD-230-10: диапазоны 220–290 МГц, усиление 10 дБи.
Артикул для заказа — KADAMM AD-230-12, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AD-230-12 могут уточняться без уведомления.
Поставляем KADAMM AD-230-12 — дипольная антенна 200–290 МГц, 9 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM AD-230-12 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
