Антенная решётка из складчатых вибраторов с вертикальной поляризацией для базовых станций VHF/UHF: 130–180 МГц, 1 порт.

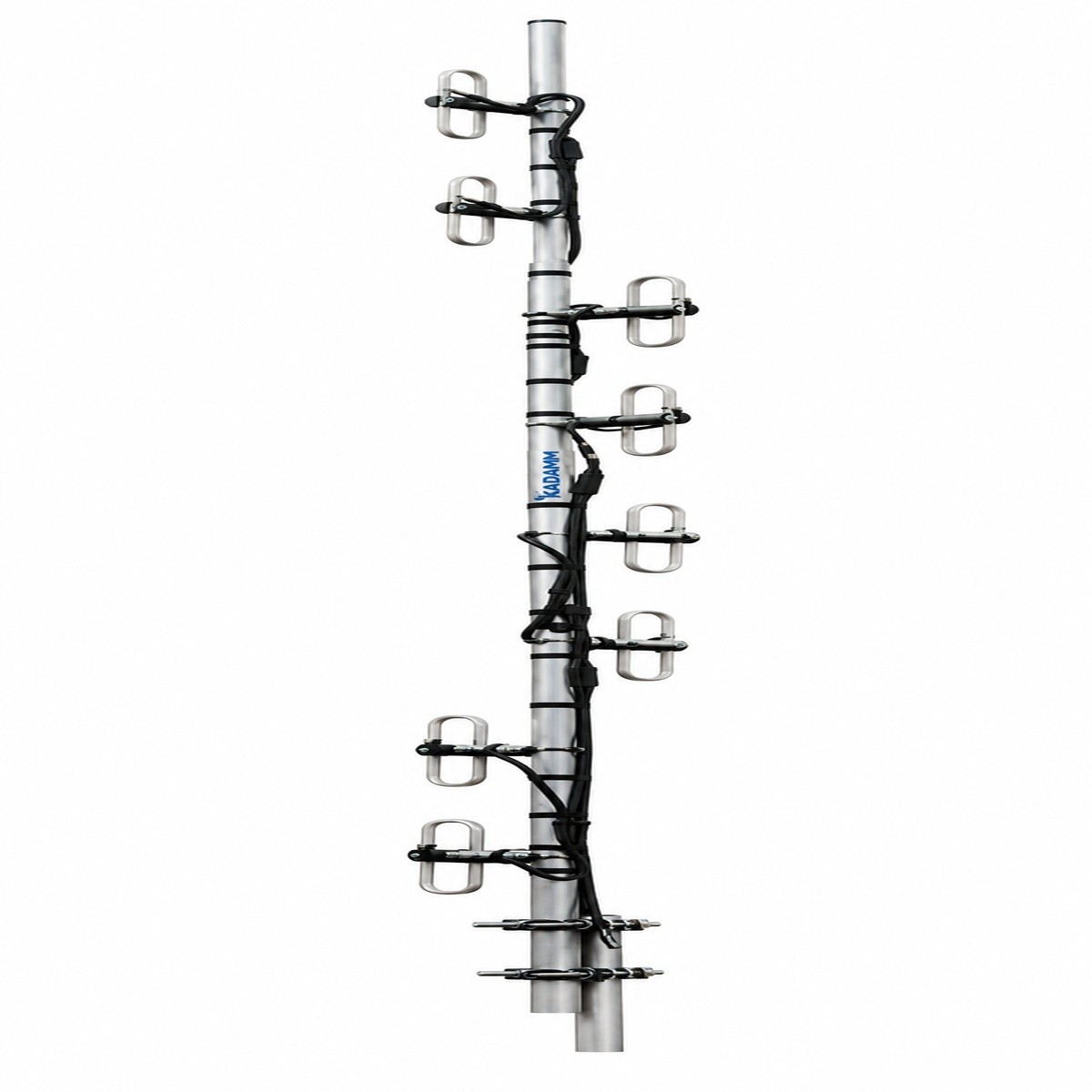

Антенна КАДАММ AD-150-12 — антенная решётка из складчатых вибраторов с вертикальной поляризацией для базовых станций VHF/UHF: одной излучающей системой 130–180 МГц, 1 портом. Антенна применяется в сетях авиационной связи 118–137 МГц и профессиональной радиосвязи VHF (DMR и аналоговые системы).
Коэффициент усиления 11,8 дБи, ширина ДН в вертикальной плоскости 6,8°. Габариты 9000 мм, масса 30 кг. КСВН не более 1,5.
| Параметр | Значение |
|---|---|
| Диапазон частот | 130–180 МГц |
| Коэффициент усиления, дБи | 11,8 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,8° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 500 Вт |
| Грозозащита | Заземление по постоянному току |
| Параметр | Значение |
|---|---|
| Разъёмы | UHF или розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 9000 мм |
| Масса антенны | 30 кг |
KADAMM AD-150-12 работает в полосах 130–180 МГц: профессиональная радиосвязь VHF 136–174 МГц (DMR, аналоговые FM-системы). Базовые станции и ретрансляторы авиационной связи 118–137 МГц, профессиональной радиосвязи VHF (DMR и аналоговые системы): решётка вибраторов даёт направленную или круговую диаграмму в зависимости от расположения на мачте, высокая мощность и устойчивость к обледенению.
Антенна КАДАММ AD-150-12, монтажный комплект.
| Параметр | AD-150-12 | AD-230-10 | AD-230-12 | AD-230-15 | AD4150 | AD-400-9 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 130–180 МГц | 220–290 МГц | 200–290 МГц | 220–240 МГц | 146–174 МГц | 400–480 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | — | — | — | 360° | — | — |
| Коэффициент усиления | 11,8 дБи | 10 дБи | 9 дБи | 12 дБи | 8,15 дБи | 9 дБи |
| Тип | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AD-150-12 — 130–180 МГц: профессиональная радиосвязь VHF 136–174 МГц (DMR, аналоговые FM-системы).
У KADAMM AD-150-12 — UHF или розетка N (IEC 61169-16); поляризация — вертикальная.
У KADAMM AD-150-12 размеры 9000 мм, масса 30 кг.
У KADAMM AD-150-12: диапазоны 130–180 МГц, усиление 11,8 дБи. У KADAMM AD-230-10: диапазоны 220–290 МГц, усиление 10 дБи.
Артикул для заказа — KADAMM AD-150-12, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AD-150-12 могут уточняться без уведомления.
Поставляем KADAMM AD-150-12 — дипольная антенна 130–180 МГц, 11,8 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
