Антенная решётка из складчатых вибраторов с вертикальной поляризацией для базовых станций VHF/UHF: 145–175 МГц, 1 порт.

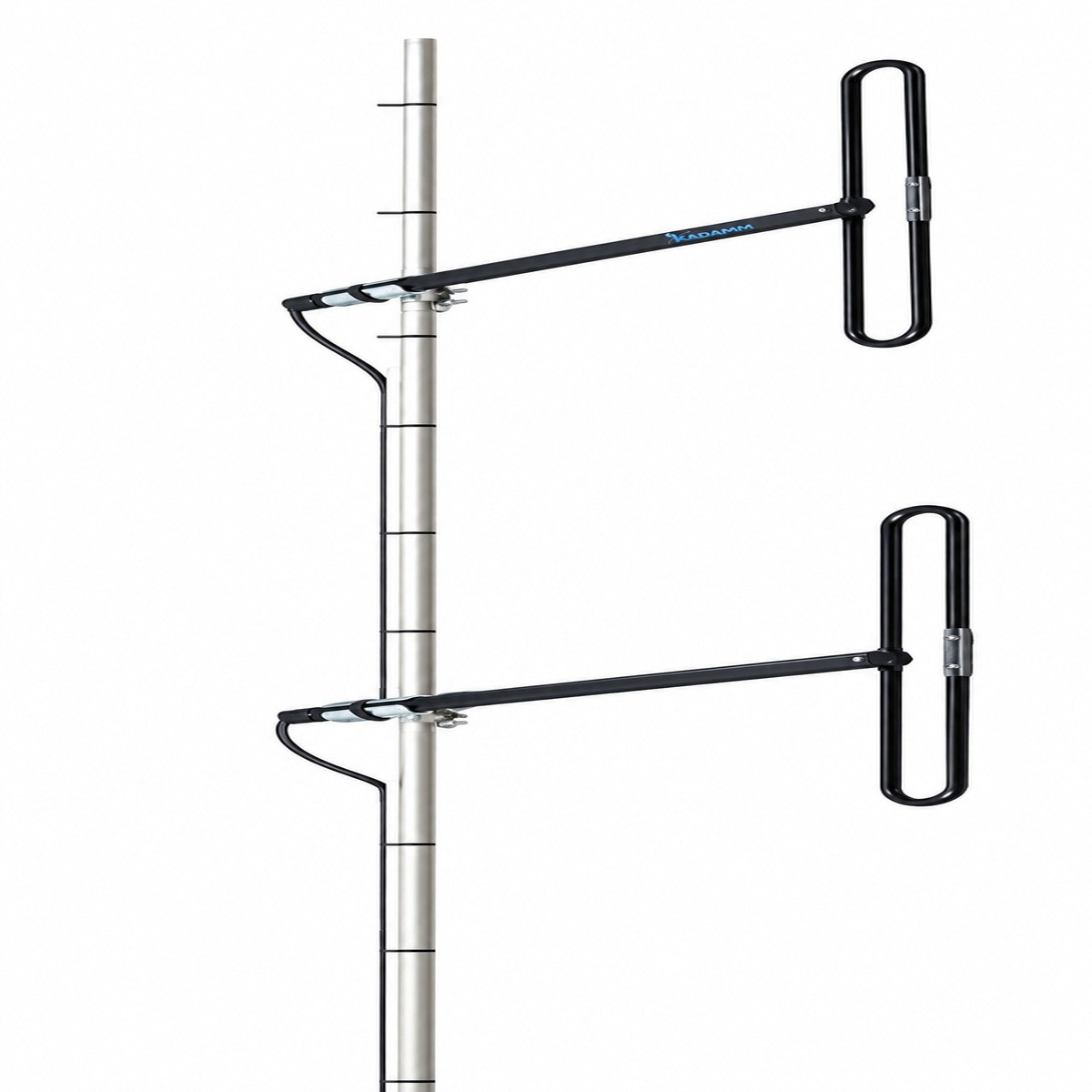

Антенна КАДАММ AD-150-3 — антенная решётка из складчатых вибраторов с вертикальной поляризацией для базовых станций VHF/UHF: одной излучающей системой 145–175 МГц, 1 портом.
Коэффициент усиления 5,15 дБи, ширина ДН в вертикальной плоскости 35°. Габариты 2900 мм, масса 7 кг. КСВН не более 1,5.
| Параметр | Значение |
|---|---|
| Диапазон частот | 145–175 МГц |
| Коэффициент усиления, дБи | 5,15–7,75 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 300 Вт |
| Грозозащита | Заземление по постоянному току |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 7/16DIN (IEC 61169-4) |
| Размеры (В × Ш × Г) | 2900 мм |
| Масса антенны | 7 кг |
KADAMM AD-150-3 работает в полосах 145–175 МГц: служебная радиосвязь VHF 146–174 МГц. Круговая диаграмма с усилением 5,15–7,75 дБи.
Антенна КАДАММ AD-150-3, монтажный комплект.
| Параметр | AD-150-3 | AD-150-1 | AD-150-8 | AD2150 | AD-230-7 | AD-350-9 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 145–175 МГц | 145–175 МГц | 144–174 МГц | 146–174 МГц | 220–290 МГц | 330–390 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Коэффициент усиления | 5,15 дБи | 3,15 дБи | 8,15 дБи | 5,15 дБи | 5 дБи | 9 дБи |
| Тип | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AD-150-3 — 145–175 МГц: служебная радиосвязь VHF 146–174 МГц.
У KADAMM AD-150-3 — розетка N или 7/16DIN (IEC 61169-4); поляризация — вертикальная.
У KADAMM AD-150-3 размеры 2900 мм, масса 7 кг.
У KADAMM AD-150-3: усиление 5,15 дБи. У KADAMM AD-150-1: усиление 3,15 дБи.
Артикул для заказа — KADAMM AD-150-3, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AD-150-3 могут уточняться без уведомления.
Поставляем KADAMM AD-150-3 — дипольная антенна 145–175 МГц, 5,15–7,75 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
