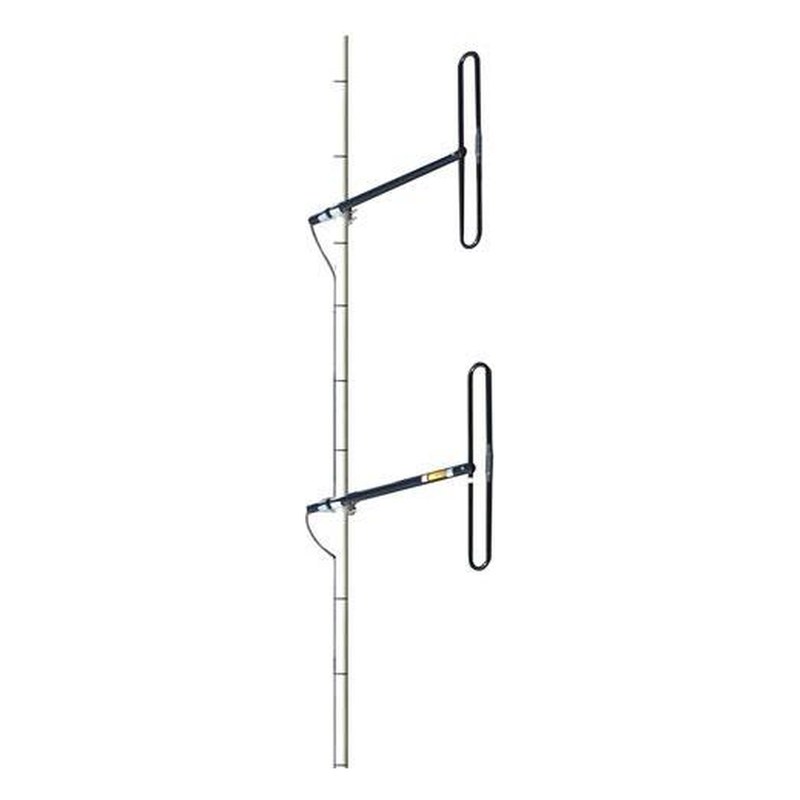

Антенная решётка из складчатых вибраторов с вертикальной поляризацией для базовых станций VHF/UHF: 146–174 МГц, 1 порт.
146–174 МГц
Диапазон
5,15 дБи
Усиление
Вертикальная
Поляризация
1×N
Разъёмы
2900 мм
Высота
О модели
KADAMM AD2150 ставят на мачту базовой станции, ретранслятора или диспетчерского пункта УКВ-радиосети, работающей в полосе 146–174 МГц. Основные цифры: усиление 5,15 дБи; вход один, 50 Ом; мощность на входе до 400 Вт. Поляризация вертикальная, как у носимых и возимых радиостанций сети.
Основные параметры KADAMM AD2150: усиление 5,15 дБи, разъём N (7-16 DIN опционально). У KADAMM AD2150 полоса 146–174 МГц и допустимая мощность до 400 Вт, у KADAMM AD-150-3 — 145–175 МГц и до 300 Вт. Все частоты KADAMM AD2150 перекрывает и KADAMM AD-150-3.
Излучает группа полуволновых петлевых, или складчатых, вибраторов: они расположены по высоте мачты и запитаны от одного входа через систему деления мощности. Поля вибраторов в направлении горизонта суммируются, а вверх и вниз частично компенсируются: диаграмма сжимается по углу места до 35° по уровню −3 дБ, и энергия, которая у одиночного вибратора ушла бы в небо и под мачту, идёт к абонентам. Относительно одиночного полуволнового диполя (2,15 дБи) выигрыш составляет около 3 дБ.
Каждый элемент — петлевой вибратор: два параллельных полуволновых проводника, соединённых по концам в узкую рамку. Входное сопротивление такого элемента почти вчетверо больше, чем у разрезного диполя, а зависимость от частоты слабее; отсюда — более простое согласование группы с трактом и КСВН, удерживаемый по всей полосе 146–174 МГц. Рамка не имеет свободных концов и жёстче переносит ветер и наледь. Середина рамки — точка нулевого потенциала, её соединяют с мачтой, и антенна оказывается заземлена по постоянному току: заряд статического электричества стекает на опору, не доходя до радиостанции.
Диаграмма в горизонтальной плоскости зависит от того, на каком расстоянии от мачты закреплены вибраторы: мачта работает как отражатель. Вынос на четверть длины волны (для средней частоты 160 МГц это примерно 0,47 м) даёт сложение отражённой волны с прямой: диаграмма вытягивается от мачты, а усиление достигает максимума. При выносе на 3/8 длины волны (около 0,7 м) диаграмма ближе к круговой. Указанное усиление 5,15 дБи — паспортное значение антенны.
Со стороны тракта: КСВН не более 1,5 во всей полосе — от входа отражается не более 4 % мощности; допустимая мощность 400 Вт; когда на антенну работают несколько передатчиков, в эту величину должна укладываться их суммарная мощность с запасом на пики; разъём — розетка N (IEC 61169-16) на выводном кабеле, опционально 7-16 DIN (IEC 61169-4).
Механика: габариты 2900 ± 10 × 1003 мм, масса 7 кг, крепление на трубу Ø50–60 мм, ветер до 216 км/ч, рабочая температура −50…+70 °C. Для расчёта опоры исходными данными служат длина и масса: длиннее антенна — больше парусность, а на узел крепления действует не только вес, но и ветровой изгибающий момент. Снижение фидера ведут вдоль опоры на хомутах, чтобы кабель не висел на разъёме.
Радиус связи в полосе 146–174 МГц ограничен прямой видимостью, поэтому решающий параметр — высота подвеса. Для оценки радиогоризонта в километрах сумму квадратных корней из высот двух антенн в метрах умножают на 4,12: при подвесе на 20 м и абонентской станции на 1,5 м получается около 23 км, при подвесе на 40 м — около 31 км. Прибавка 3 дБ в усилении равносильна вдвое большей мощности передатчика, но за пределы радиогоризонта она связь не выводит; в лесу и среди застройки дальность падает.
Диаграммы направленности

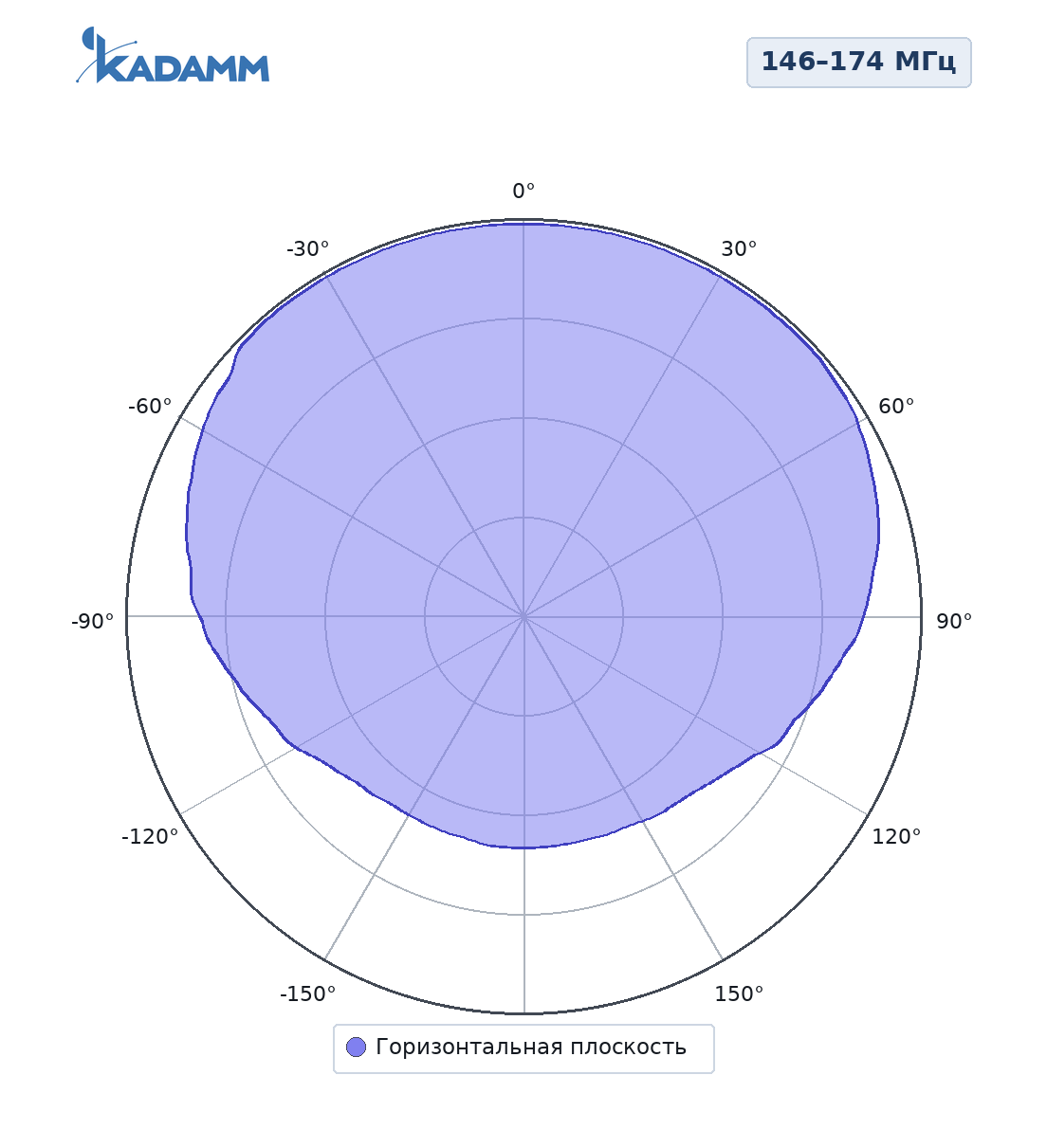

146–174 МГц, вариант установки 1, горизонтальная плоскость горизонтальная плоскость

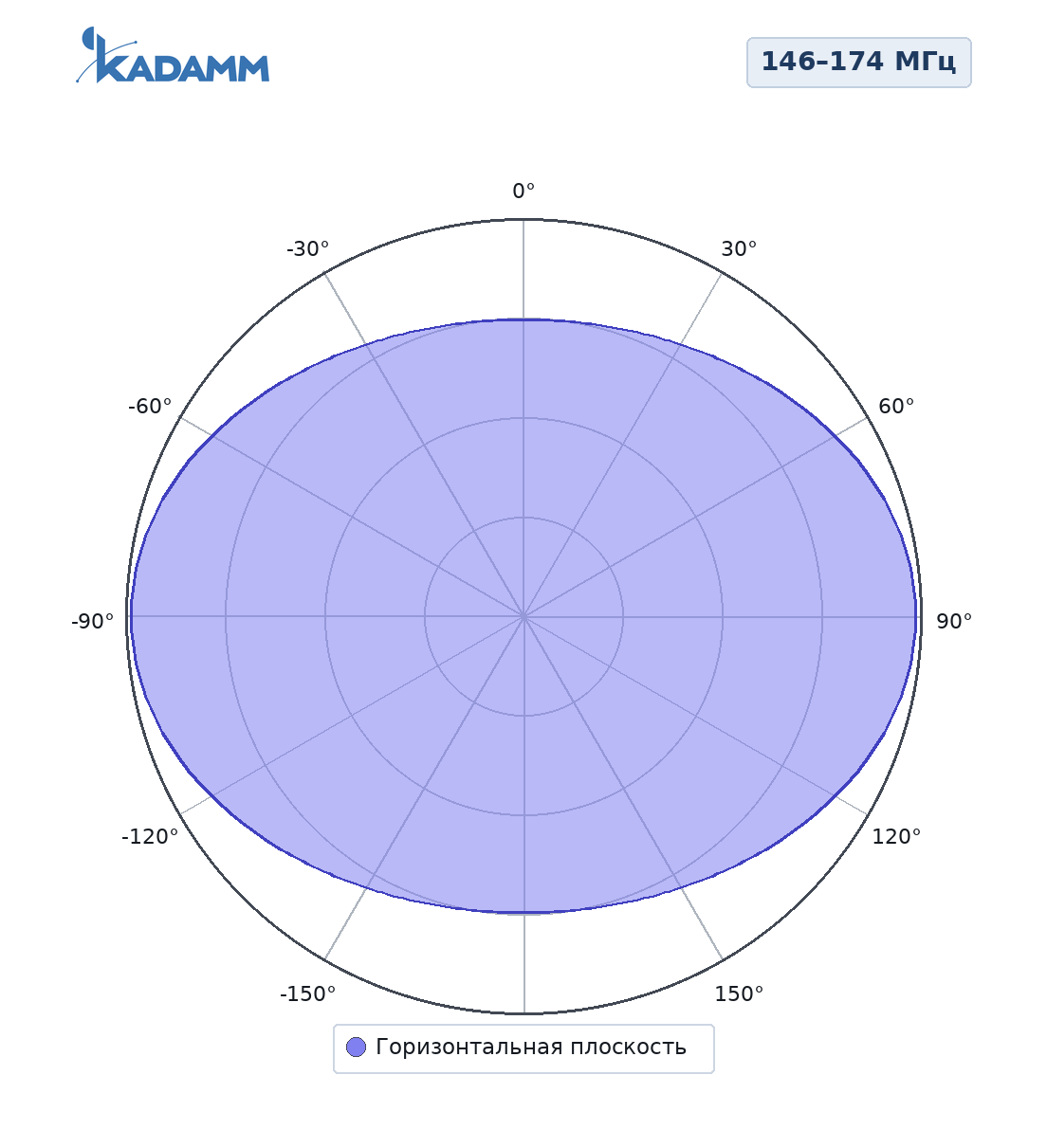

146–174 МГц, вариант установки 2, горизонтальная плоскость горизонтальная плоскость

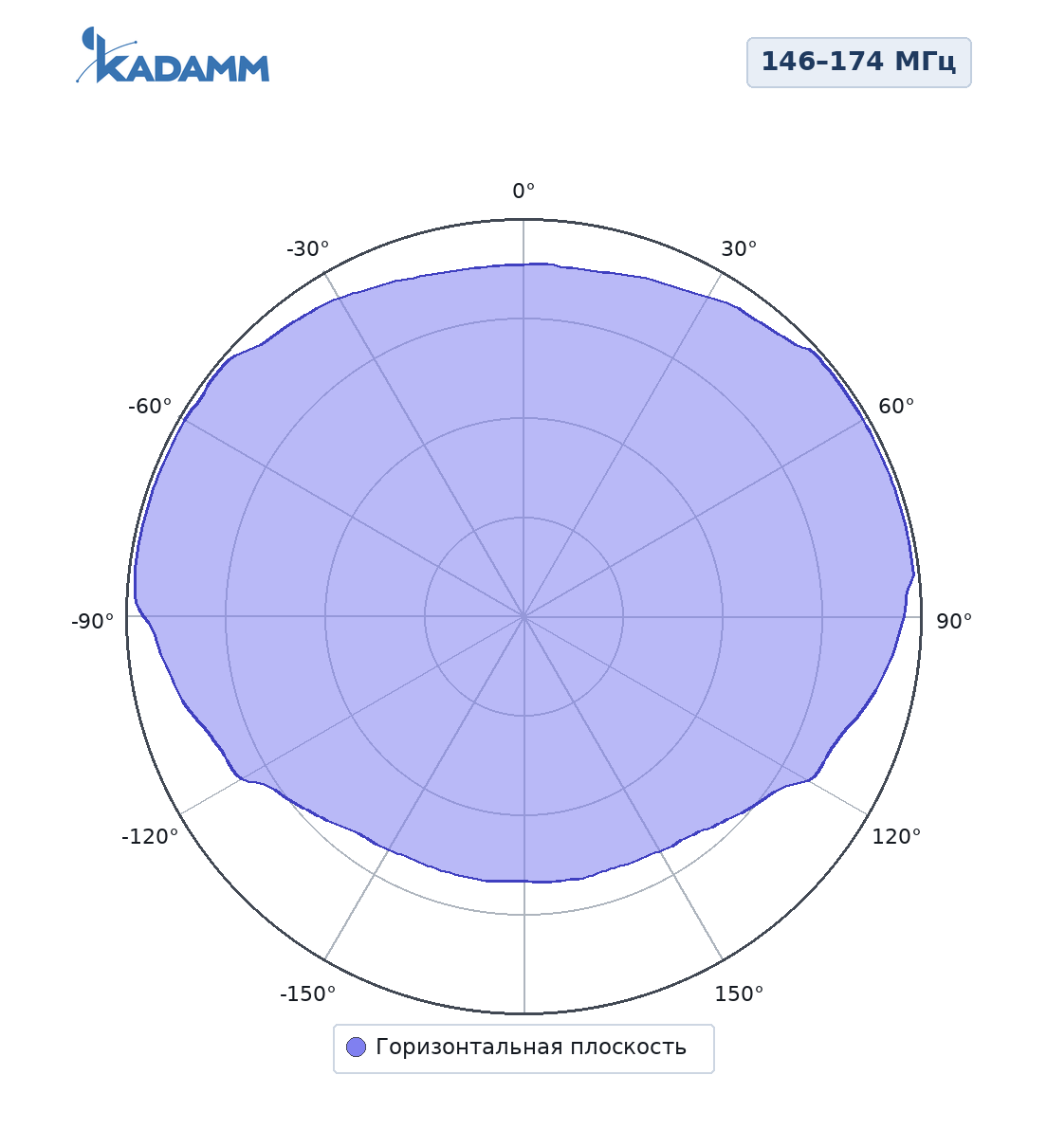

146–174 МГц, вариант установки 3, горизонтальная плоскость горизонтальная плоскость
Диаграммы направленности KADAMM AD2150 в полосах 146–174 МГц, вариант установки 1, горизонтальная плоскость, 146–174 МГц, вариант установки 2, горизонтальная плоскость, 146–174 МГц, вариант установки 3, горизонтальная плоскость — нормированные, в полярных координатах.
Ключевые особенности
Решётка складчатых вибраторовВ зависимости от схемы размещения вибраторов у мачты усиление составляет 5,15 дБи, вертикальная ширина ДН — 35°; по всей полосе мощность и КСВН остаются стабильными.
КомпактностьГабариты 2900 ± 10 × 1003 мм, масса 7 кг, крепление Ø50–60 мм.
Вертикальная поляризация1 порт, розетка N на выводном кабеле, опционально розетка 7-16 DIN.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 400 Вт на порт, заземление по постоянному току.
Всепогодное исполнениеРабочая температура −50…+70 °C, ветер до 216 км/ч.
Электрические характеристики
Параметр
Значение
Диапазон частот
146–174 МГц
Коэффициент усиления, дБи
5,15
Коэффициент усиления при смещённой установке на мачте, дБи
8,15
Ширина ДН по уровню −3 дБ, вертикальная плоскость
35°
Поляризация
Вертикальная
КСВН
≤1,5
Входное сопротивление
50 Ом
Максимальная мощность на порт
400 Вт
Грозозащита
Заземление по постоянному току
Механические характеристики
Параметр
Значение
Разъёмы
розетка N (IEC 61169-16) на выводном кабеле, опционально розетка 7-16 DIN (IEC 61169-4)
Размеры (В × Ш × Г)
2900 ± 10 × 1003 мм
Масса антенны
7 кг
Максимальная скорость ветра
216 км/ч
Рабочая температура
−50…+70 °C
Крепление на трубу
Ø50–60 мм
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N на выводном кабеле, опционально розетка 7-16 DIN
Применение
В полосу 146–174 МГц входят: служебная радиосвязь VHF 146–174 МГц. На такие сети KADAMM AD2150 и рассчитана — как антенна стационарной станции или ретранслятора. Типовые объекты — диспетчерская связь на транспорте и в энергетике, на добывающих и коммунальных предприятиях, у аварийных служб и в портах; на другом конце линии — носимые и автомобильные радиостанции того же диапазона.
Схему установки подбирают под расположение абонентов. Станция в центре обслуживаемой территории — посёлка, карьера, промплощадки, акватории порта — требует диаграммы, близкой к круговой. Вибраторы выносят на одну сторону мачты, если станция находится на краю зоны, обслуживает автомобильную или железную дорогу, трубопровод, ЛЭП или поддерживает радиоканал до соседнего ретранслятора.
Одна антенна может обслуживать несколько радиоканалов: передатчики объединяют комбайнером, а приём и передачу ретранслятора разводят дуплексером. Ограничения два: все частоты — внутри 146–174 МГц, суммарная мощность на входе — не выше 400 Вт с учётом потерь и пиков.
Как подобрать
Полоса. Составьте список всех частот сети — передачи и приёма — и проверьте, что они внутри 146–174 МГц и не прижаты к краям полосы.
Схема установки. Вынос вибраторов от мачты задаёт форму диаграммы: четверть длины волны — направленная, 3/8 — близкая к круговой. Решите до монтажа, по карте абонентов.
Мощность. Сложите мощности всех передатчиков, которые будут работать на антенну; сумма с запасом должна быть меньше 400 Вт.
Разъём и фидер. Разъём антенны — розетка N (IEC 61169-16) на выводном кабеле, опционально 7-16 DIN (IEC 61169-4). Ответную часть и кабель выбирайте вместе: чем длиннее снижение, тем толще фидер; уличное соединение герметизируют.
Опора. Мачту рассчитывают под антенну (габариты 2900 ± 10 × 1003 мм, масса 7 кг) и её ветровую нагрузку; заложите заземление и грозоразрядник на вводе фидера в здание.
Высота подвеса. На УКВ зона покрытия зависит главным образом от высоты подвеса, и подъём антенны на несколько метров часто даёт больше, чем увеличение мощности.
Комплект поставки
Антенна KADAMM AD2150 с хомутами для крепления на трубу Ø50–60 мм; мачта и кронштейн в комплект не входят.
Подойдёт, если все частоты сети — и передачи, и приёма — лежат внутри рабочей полосы 146–174 МГц. КСВН не выше 1,5 гарантирован во всей полосе, так что место канала в ней на согласование не влияет; тем не менее от краёв полосы отступают, чтобы оставить место для будущих каналов сети.
По частотам в полосу антенны попадают: служебная радиосвязь VHF 146–174 МГц.
От выноса вибраторов относительно мачты: металлическая мачта отражает часть излучения, и отражённая волна складывается с прямой. Вынос на четверть длины волны — примерно 0,47 м на частоте 160 МГц — вытягивает диаграмму в сторону от мачты, а вынос на 3/8 длины волны (примерно 0,7 м) приближает её к круговой.
Паспортное усиление антенны — 5,15 дБи. Схему выноса выбирают до монтажа по расположению абонентов: со всех сторон от мачты или в одном направлении.
Поскольку в полосе 146–174 МГц радиоволны распространяются в пределах прямой видимости, расчёт начинают с радиогоризонта: сумма корней из высот антенн (в метрах), умноженная на 4,12, даёт расстояние в километрах. Антенна на мачте 20 м и абонентская станция на 1,5 м — около 23 км, антенна на 40 м — около 31 км.
Затем радиогоризонт уменьшают с учётом потерь на рельефе, в лесу и застройке и проверяют энергетический баланс линии: мощность, усиление антенн, потери в фидере и чувствительность приёмника.
Ограничение одно — мощность: на вход антенны допускается до 400 Вт, и суммарная мощность всех передатчиков должна укладываться в это значение с запасом на пики при одновременной работе нескольких несущих. Частоты всех каналов должны лежать внутри полосы 146–174 МГц.
Передатчики объединяют на один вход комбайнером, приёмник и передатчик одного ретранслятора — дуплексером. Потери, которые вносит каждое из этих устройств, учитывают в расчёте линии; тип комбайнера выбирают по разносу частот между каналами: чем меньше разнос, тем выше должна быть избирательность.
Разъём антенны — розетка N (IEC 61169-16) на выводном кабеле, опционально 7-16 DIN (IEC 61169-4); ответную часть выбирают под тот же тип и под выбранный кабель. При наружной установке и большой мощности место соединения по окончании монтажа герметизируют, кабель же крепят хомутами к опоре — так его вес не передаётся на разъём. Лишних переходников в тракте избегают: каждый добавляет потери и ещё одну точку возможного отказа.
Сечение фидера выбирают по длине снижения: на высокой мачте тонкий кабель теряет значительную часть усиления антенны, и более толстый фидер оправдывает себя дальностью связи.
Данные для расчёта опоры: габариты 2900 ± 10 × 1003 мм, масса 7 кг, крепление на трубу Ø50–60 мм, ветер до 216 км/ч. Мачта и узел крепления должны держать вес антенны и изгибающий момент от ветровой нагрузки, который растёт с длиной антенны и высотой подвеса; кабель ведут вдоль опоры и фиксируют хомутами с шагом, исключающим его раскачивание ветром.
Мачту вместе с антенной присоединяют к общему контуру заземления объекта; оплётку фидера заземляют у основания мачты и перед вводом в здание, а на вводе устанавливают грозоразрядник. Комплект крепления под конкретную опору — трубу, мачту, стену — уточняйте у менеджера при заказе.
