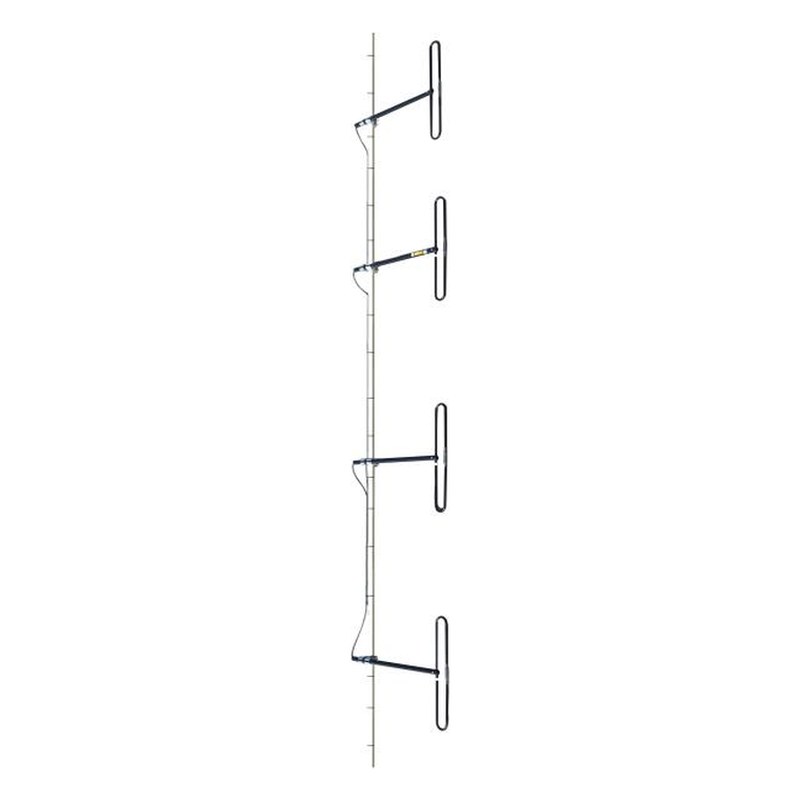

KADAMM AD4150 — дипольная антенная решётка (вибраторная) 146–174 МГц, 8,15 дБи, 1 порт

Коллинеарная антенна — это несколько полуволновых излучателей, соединённых в одну вертикальную решётку внутри радома. Излучение складывается в горизонтальной плоскости, поэтому усиление растёт, а диаграмма в вертикальной плоскости сужается. Четвертьволновый или полуволновый штырь даёт 2–3 дБи и широкий вертикальный лепесток, коллинеарная решётка той же полосы — 6–10 дБи и больше при большей длине.

Чем выше усиление, тем уже вертикальный лепесток: сигнал уходит дальше к горизонту, но под мачтой и на близких высотах возможны провалы. На равнине и высоких мачтах выгодны антенны с большим усилением; в холмистой местности, в городе и при абонентах на разных высотах — с меньшим усилением и более широким лепестком.

Антенну ставят на вершину мачты или выносят на кронштейне так, чтобы металлоконструкции не заслоняли излучатель: расстояние до мачты и соседних антенн — не меньше длины волны. Разъём направляют вниз и герметизируют, кабель закрепляют без натяжения, мачту заземляют.

Да, если частота входит в рабочую полосу антенны, указанную в таблице характеристик. У исполнений по поддиапазону антенна настраивается на один участок полосы — нужный поддиапазон указывается при заказе.

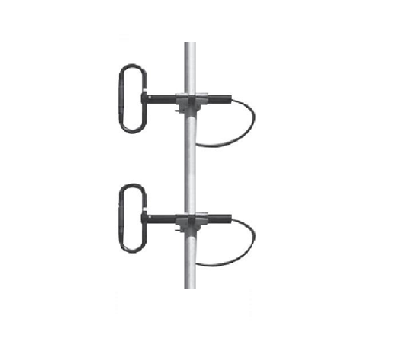

Дипольную решётку крепят на боковую грань мачты: в зависимости от расстояния до мачты и ориентации вибраторов диаграмма получается круговой или смещённой в нужную сторону. Её выбирают при большой мощности передатчика, в условиях обледенения и когда вершина мачты занята.

Антенны с заземлением по постоянному току (DC Ground) отводят статику на мачту, но грозоразрядник на фидере у ввода в здание и заземление мачты по ПУЭ остаются обязательными.

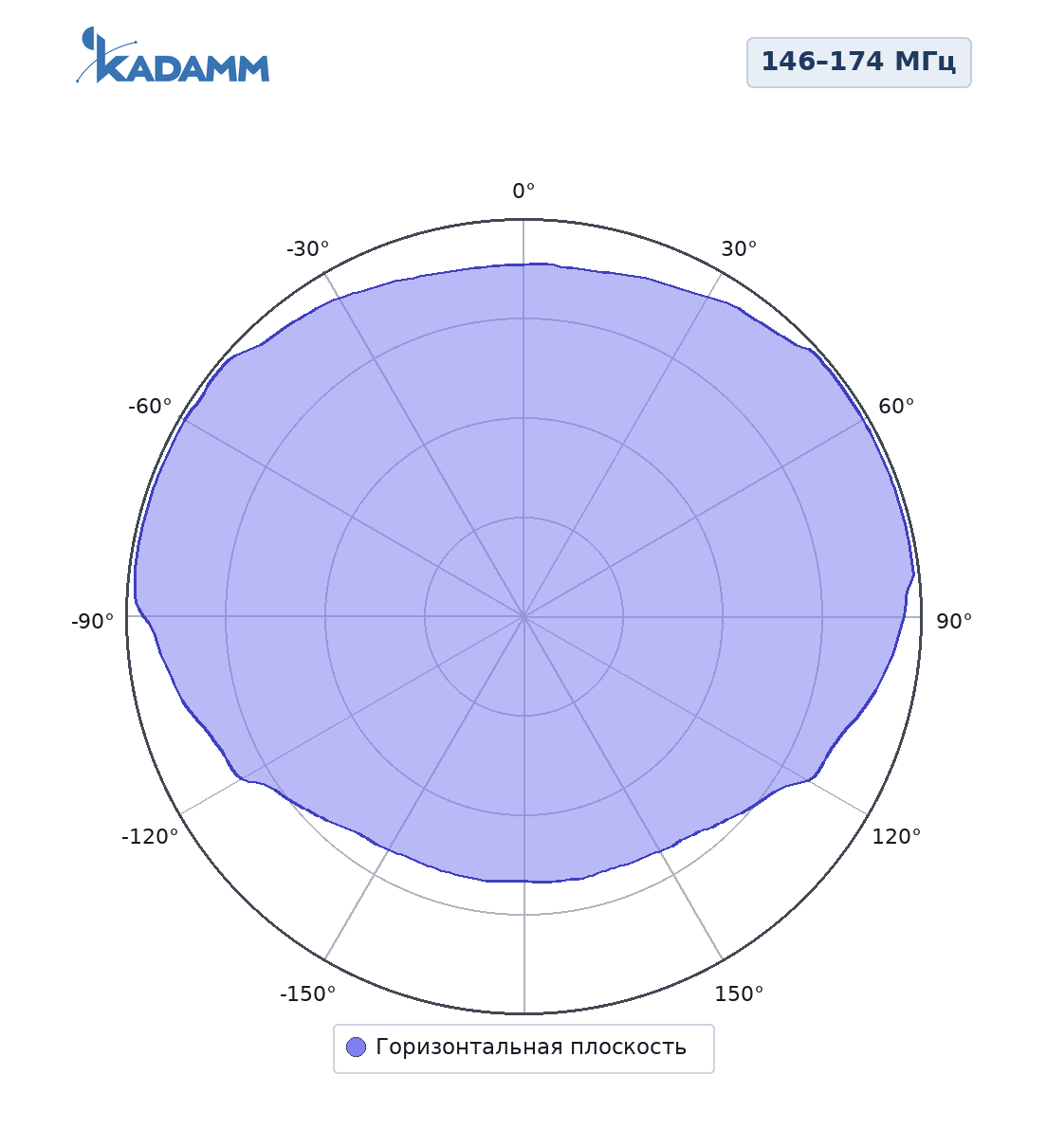

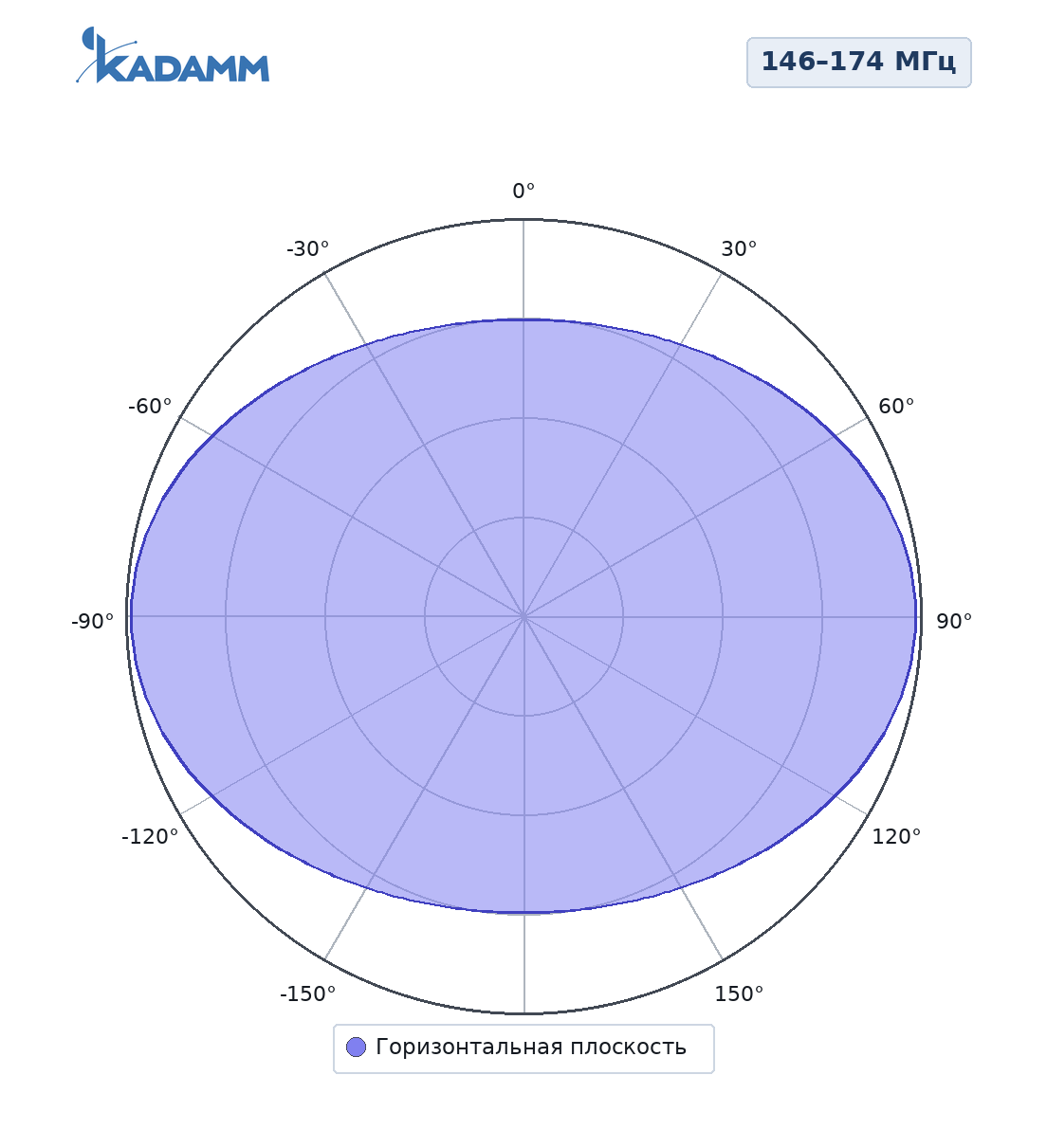

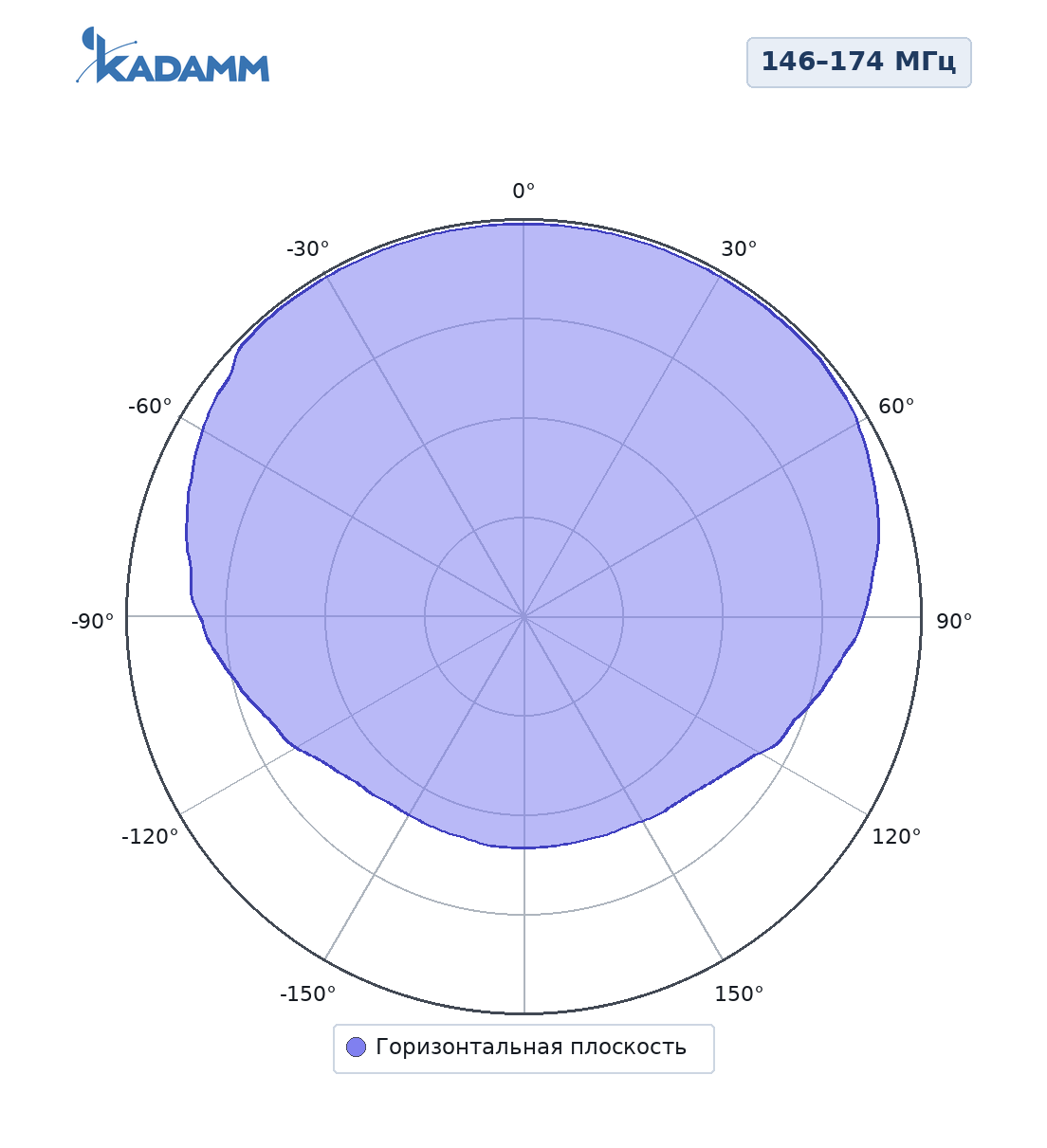

Вибраторы решётки размещают на разном удалении от мачты; отражение от мачты формирует диаграмму: при разносе 1/4 длины волны получается направленная ДН с максимальным усилением, при 3/8 — более круговая. Усиление зависит от выбранной схемы.
