Антенная решётка из складчатых вибраторов с вертикальной поляризацией для базовых станций VHF/UHF: 330–400 МГц, 1 порт.

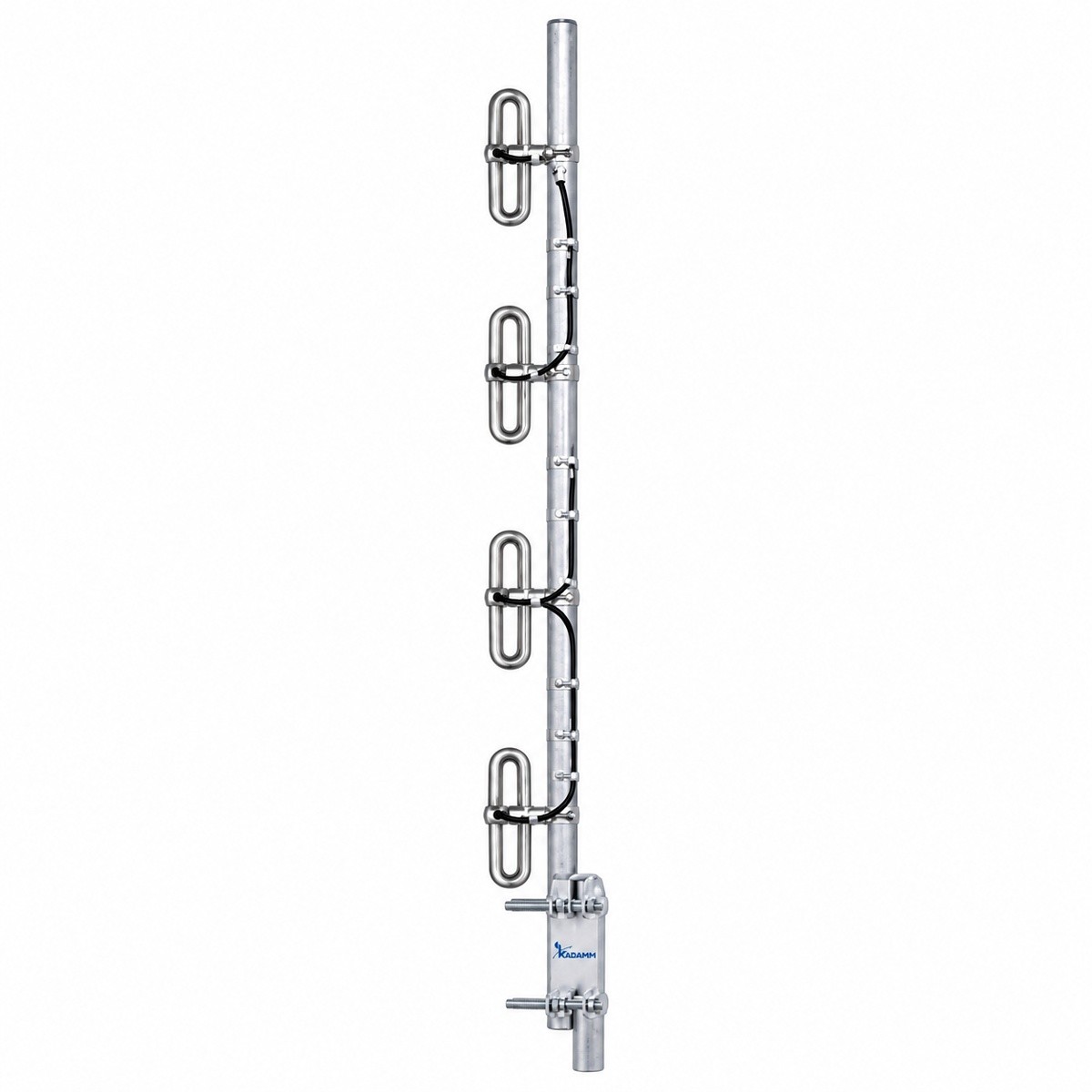

Антенна КАДАММ AD-350-10 — антенная решётка из складчатых вибраторов с вертикальной поляризацией для базовых станций VHF/UHF: одной излучающей системой 330–400 МГц, 1 портом. Антенна применяется в сетях TETRA и профессиональной радиосвязи UHF (DMR и аналоговые системы).
Коэффициент усиления 10 дБи, ширина ДН в вертикальной плоскости 10,5°. Габариты 3200 мм, масса 11,2 кг. КСВН не более 1,5.

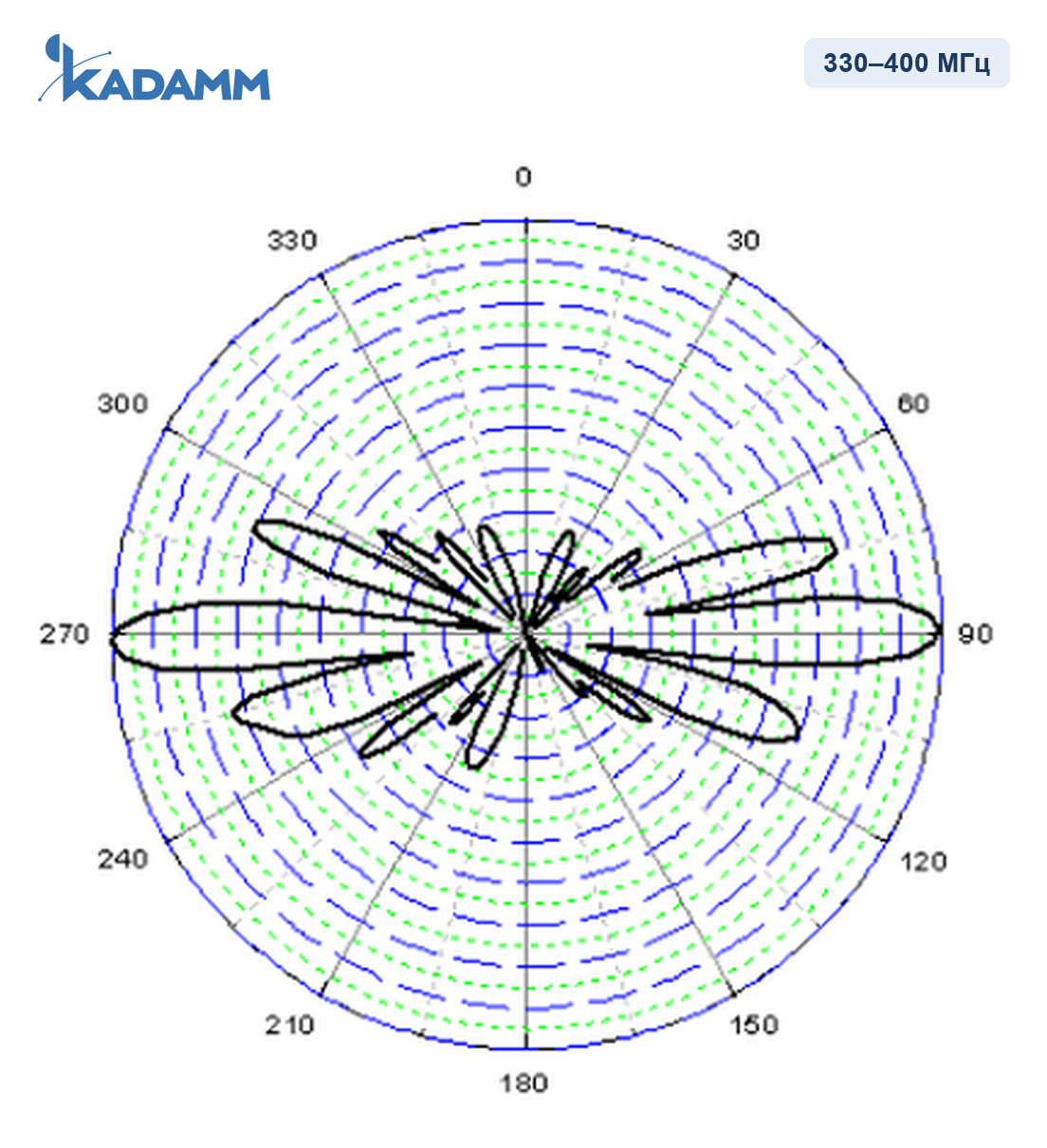

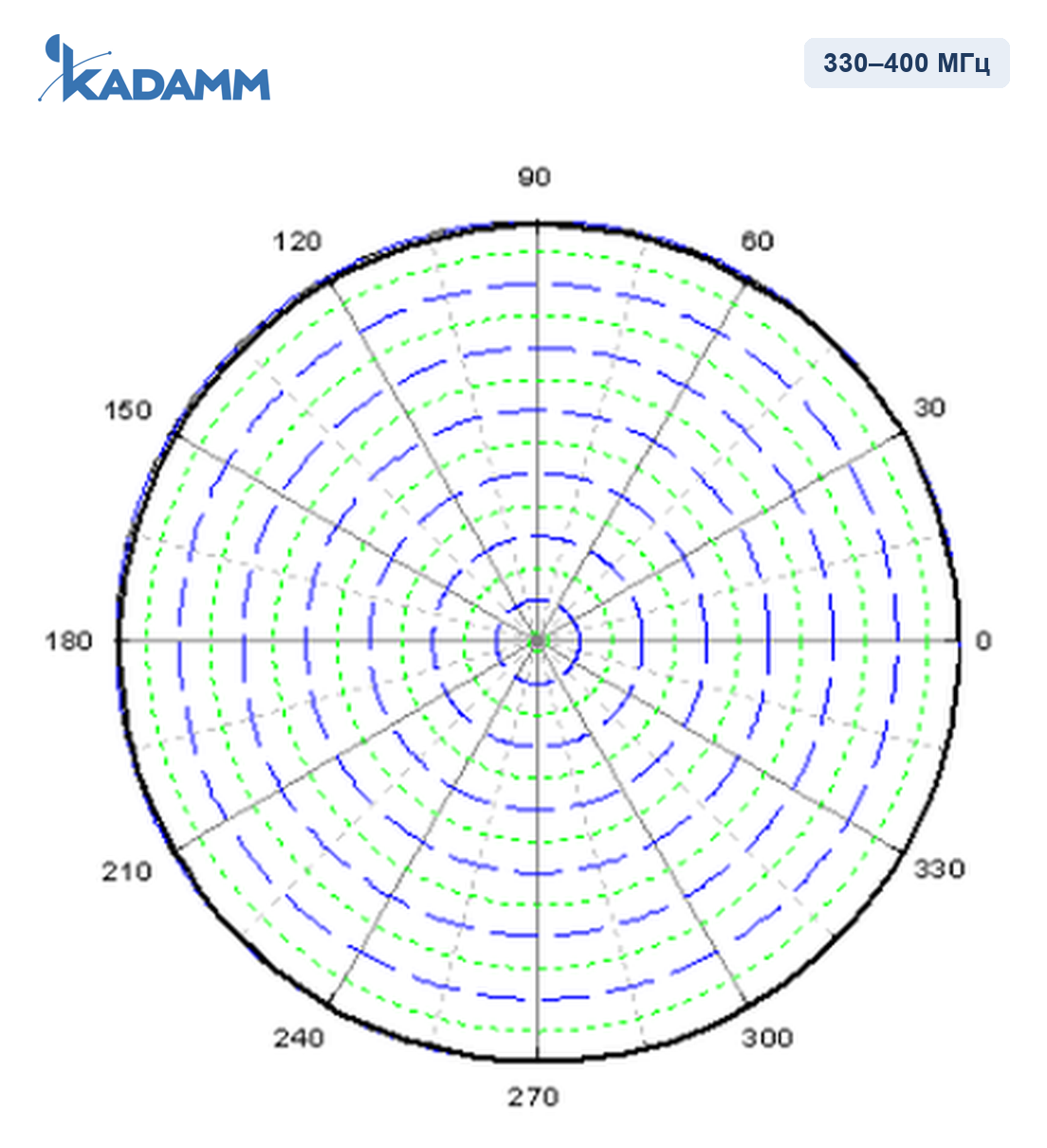

Диаграммы направленности KADAMM AD-350-10 в полосах 330–400 МГц, вертикальная плоскость, 330–400 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 330–400 МГц |
| Коэффициент усиления, дБи | 10 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 10,5° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 500 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка SL16 или N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 3200 мм |
| Масса антенны | 11,2 кг |
KADAMM AD-350-10 работает в полосах 330–400 МГц: TETRA для экстренных и оперативных служб (380–400 МГц). Базовые станции и ретрансляторы TETRA, профессиональной радиосвязи UHF (DMR и аналоговые системы): решётка вибраторов даёт направленную или круговую диаграмму в зависимости от расположения на мачте, высокая мощность и устойчивость к обледенению.
Антенна КАДАММ AD-350-10, монтажный комплект.
| Параметр | AD-350-10 | AD-350-12 | AD-400-10 | AD-400-12 | AD-400-13 | AD4-150-9 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 330–400 МГц | 330–400 МГц | 400–490 МГц | 400–480 МГц | 400–480 МГц | 134–173 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | — | — | — | — | 360° | — |
| Коэффициент усиления | 10 дБи | 12 дБи | 10 дБи | 12 дБи | 13 дБи | 8,8 дБи |
| Тип | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AD-350-10 — 330–400 МГц: TETRA для экстренных и оперативных служб (380–400 МГц).
У KADAMM AD-350-10 — розетка SL16 или N (IEC 61169-16); поляризация — вертикальная.
У KADAMM AD-350-10 размеры 3200 мм, масса 11,2 кг.
У KADAMM AD-350-10: усиление 10 дБи. У KADAMM AD-350-12: усиление 12 дБи.
Артикул для заказа — KADAMM AD-350-10, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AD-350-10 могут уточняться без уведомления.
Поставляем KADAMM AD-350-10 — дипольная антенна 330–400 МГц, 10 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM AD-350-10 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
