Антенная решётка из складчатых вибраторов с вертикальной поляризацией для базовых станций VHF/UHF: 400–490 МГц, 1 порт.

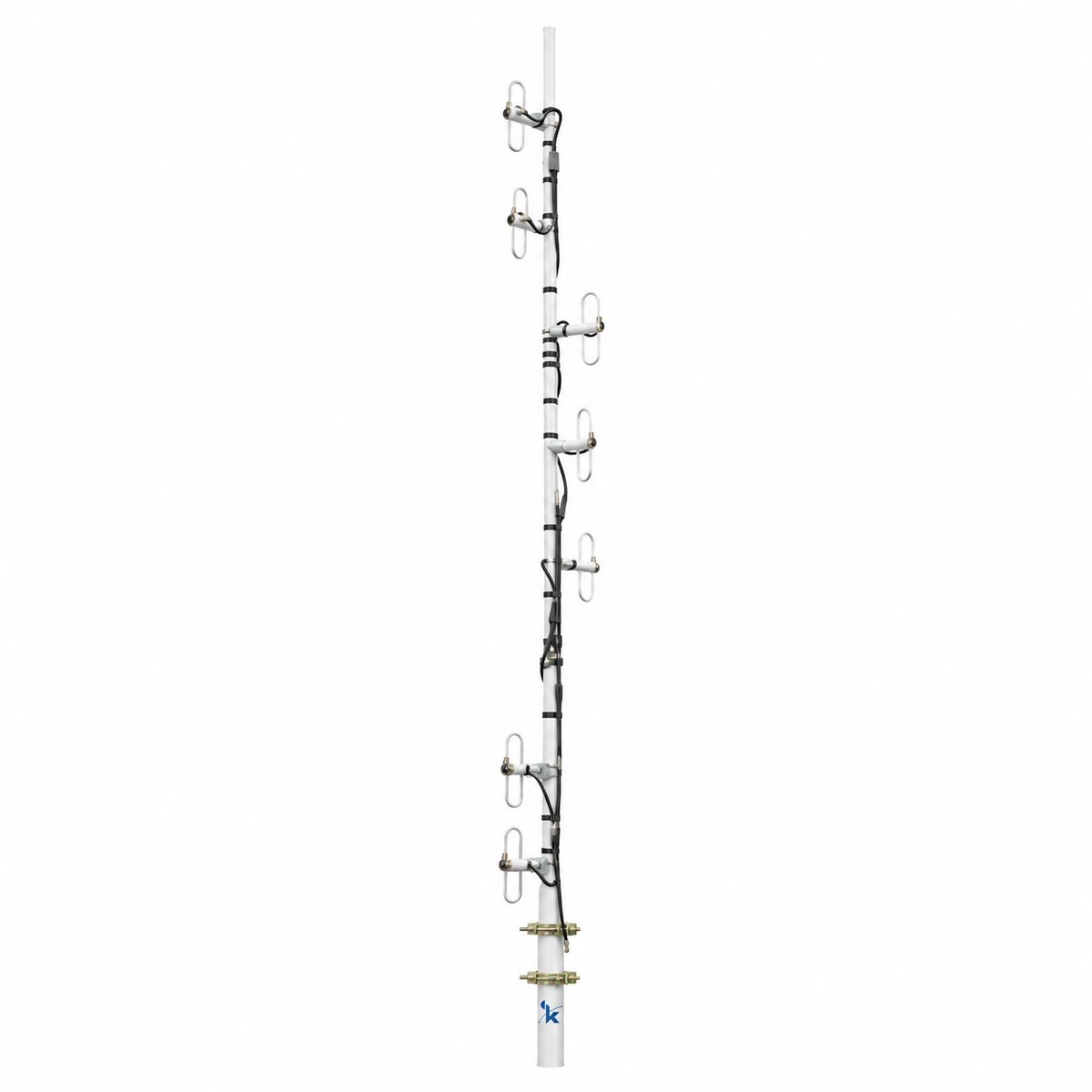

Антенна КАДАММ AD-400-10 — антенная решётка из складчатых вибраторов с вертикальной поляризацией для базовых станций VHF/UHF: одной излучающей системой 400–490 МГц, 1 портом.
Коэффициент усиления 10 дБи, ширина ДН в вертикальной плоскости 13,5°. Габариты 2500 мм, масса 10 кг. КСВН не более 1,5.

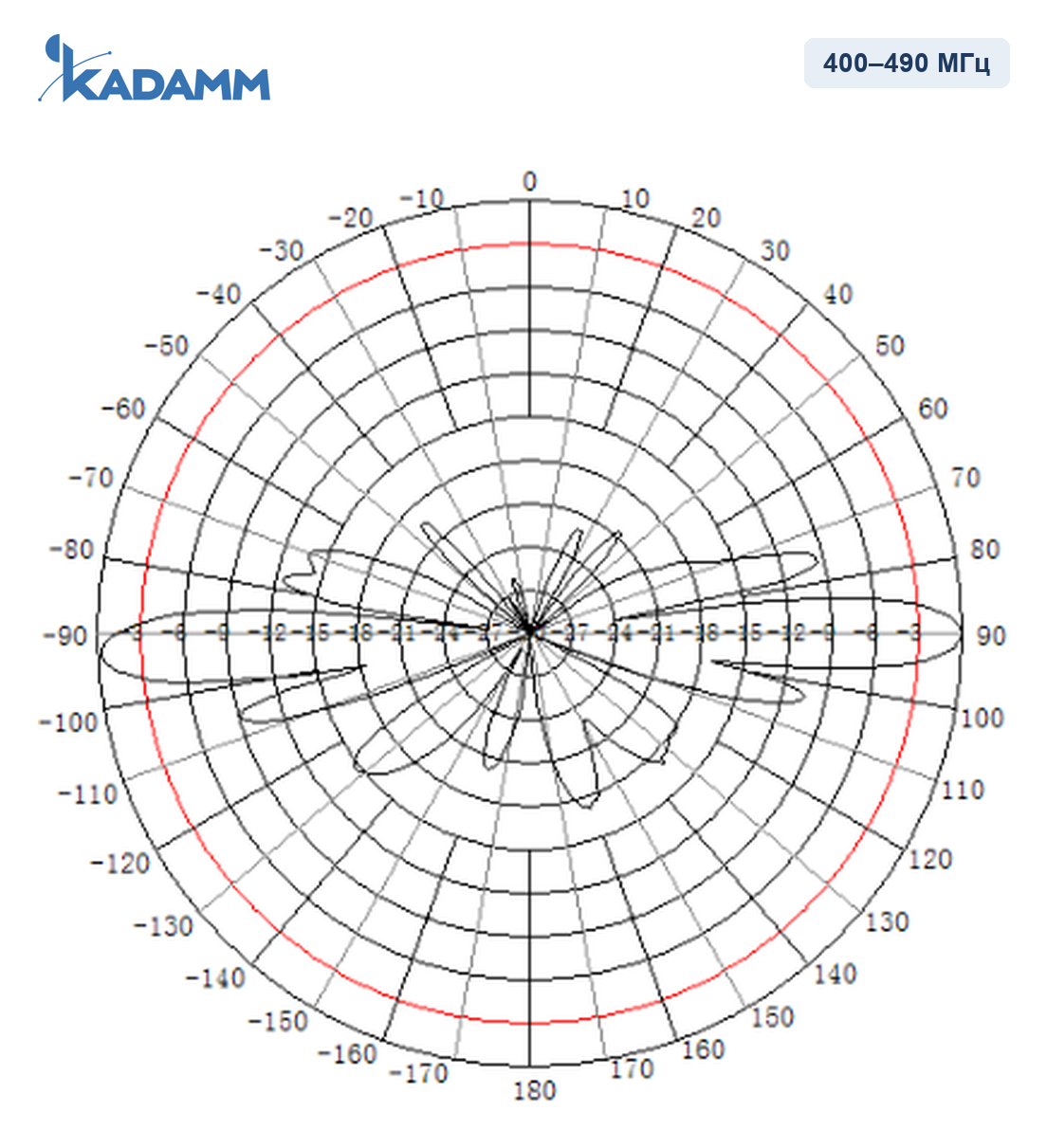

Диаграммы направленности KADAMM AD-400-10 в полосах 400–490 МГц, горизонтальная плоскость, 400–490 МГц, вертикальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–490 МГц |
| Коэффициент усиления, дБи | 10 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 13,5° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Грозозащита | Заземление по постоянному току |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 2500 мм |
| Масса антенны | 10 кг |
| Максимальная скорость ветра | 60 м/с |
| Рабочая температура | −40…+60 °C |
| Крепление | на мачту (трубу) |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM AD-400-10 работает в полосах 400–490 МГц: профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы); сети LTE-450 (диапазоны 3GPP B31/n31). Круговая диаграмма с усилением 10 дБи.

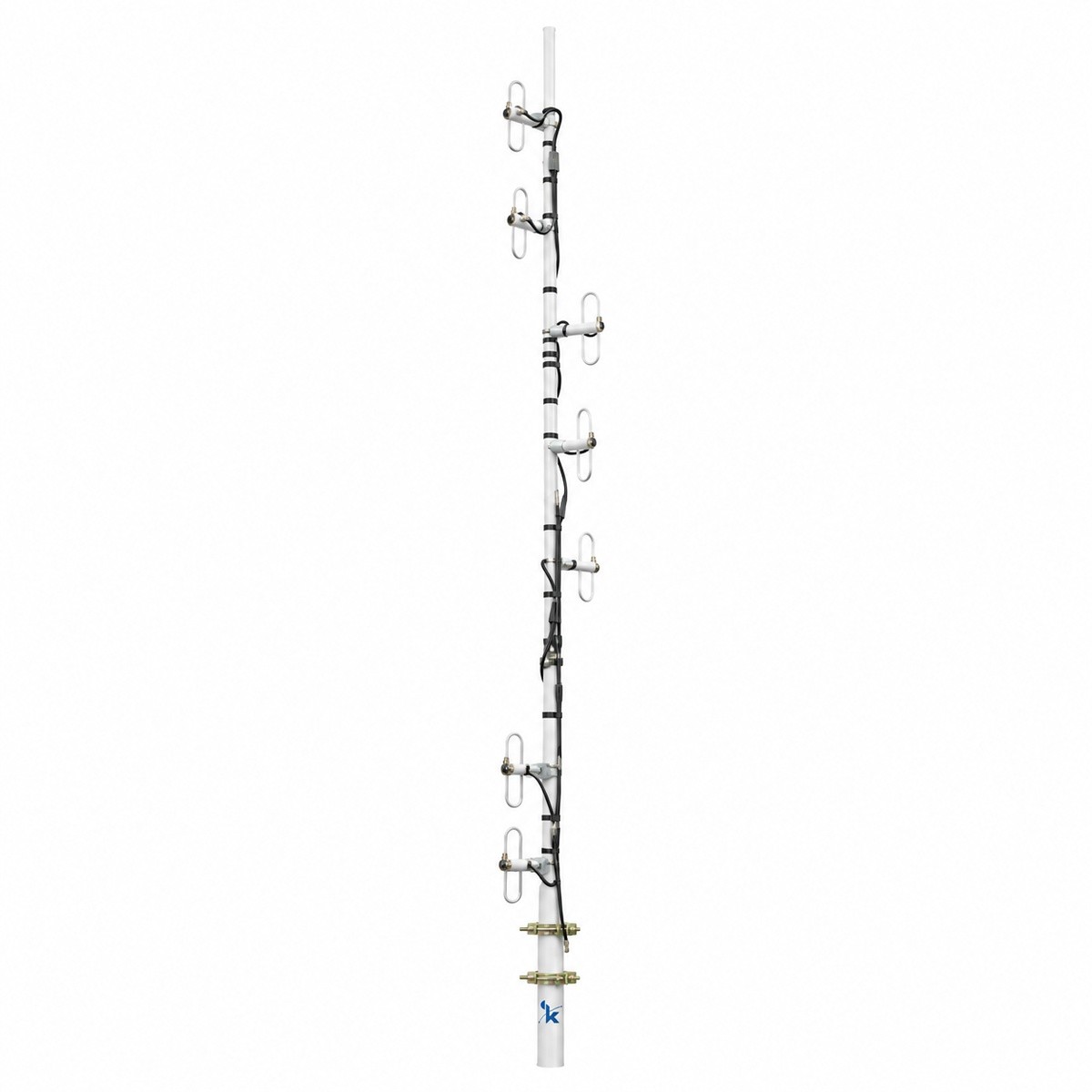

Антенна КАДАММ AD-400-10, крепёж для монтажа на мачту (трубу).
| Параметр | AD-400-10 | AD-400-12 | AD-400-13 | AD4-150-9 | AD-350-12 | AD-350-10 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 400–490 МГц | 400–480 МГц | 400–480 МГц | 134–173 МГц | 330–400 МГц | 330–400 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | — | — | 360° | — | — | — |
| Коэффициент усиления | 10 дБи | 12 дБи | 13 дБи | 8,8 дБи | 12 дБи | 10 дБи |
| Тип | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) | дипольная антенная решётка (вибраторная) |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AD-400-10 — 400–490 МГц — перекрывают диапазоны 3GPP B31/n31; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM AD-400-10 — розетка N или по заказу (IEC 61169-16); поляризация — вертикальная.
У KADAMM AD-400-10 крепление: на мачту (трубу), размеры 2500 мм, масса 10 кг, выдерживает ветер до 60 м/с.
У KADAMM AD-400-10: диапазоны 400–490 МГц, усиление 10 дБи. У KADAMM AD-400-12: диапазоны 400–480 МГц, усиление 12 дБи.
Артикул для заказа — KADAMM AD-400-10, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AD-400-10 могут уточняться без уведомления.
Поставляем KADAMM AD-400-10 — дипольная антенна 400–490 МГц (433 МГц), 10 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM AD-400-10 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
