Панельные направленные антенны 2400–2500 МГц (Wi-Fi, ISM): 10–18 дБи, 1 и 2–4 порта (MIMO), 4 модели.

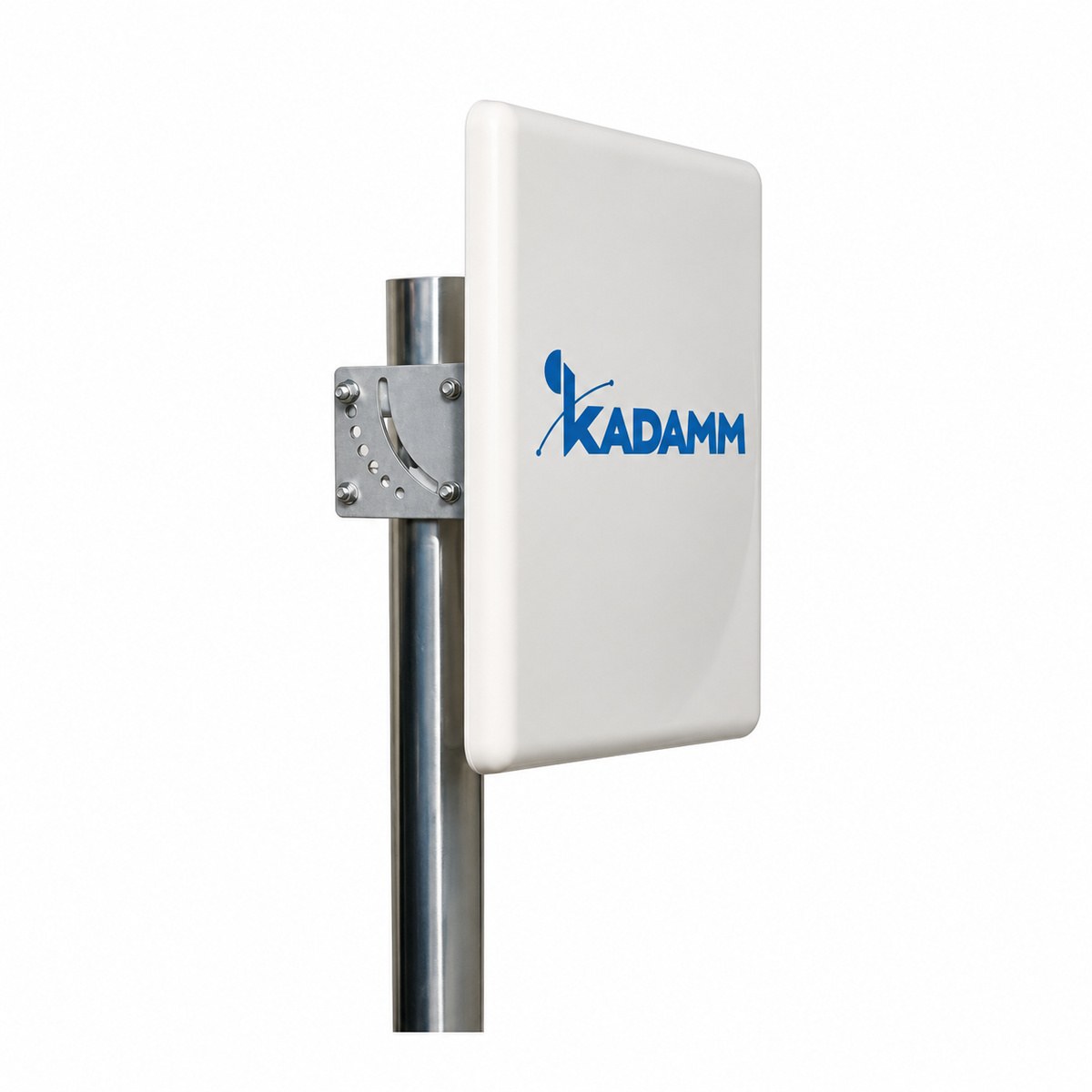

Серия КАДАММ PN24 — панельные направленные антенны для диапазона 2400–2500 МГц (Wi-Fi, ISM): 4 модели с усилением 10–18 дБи, 1 и 2–4 порта (MIMO). Модели отличаются усилением, шириной диаграммы направленности и числом портов; полоса, разъём и габариты каждой модели — в таблице «Исполнения».
Применение — точки доступа и мосты Wi-Fi 2,4 ГГц, IoT и ISM-оборудование.
| Параметр | Значение |
|---|---|
| Диапазон | 2400–2500 МГц (Wi-Fi, ISM) |
| Усиление | 10–18 дБи |
| Порты | 1 и 2–4 порта (MIMO) |
| КСВН | ≤1,5, ≤2 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100 Вт, 50 Вт |
| Параметр | Значение |
|---|---|
| Крепление | мачта Ø30–Ø50 мм, мачта Ø40–Ø60 мм |
| Рабочая температура | −40…+65 °C |
| Масса | 0,5 кг, 0,7 кг, 1 кг |
| Артикул | Полоса | Усиление, дБи | Ширина ДН Г / В | Порты (поляризация) | Разъём | Габариты |
|---|---|---|---|---|---|---|
| KADAMM PN24-10M | 2400-2500 МГц | 10 | 55°/50° | 2 (вертикальная + горизонтальная) | 2×N (розетка) | 205×180×45 мм |
| KADAMM PN24-13M | 2400-2500 МГц | 13 | 40°/40° | 2 (горизонтальная + вертикальная) | 2×N (розетка) | 305×305×25 мм |
| KADAMM PN24-16M | 2400-2500 МГц | 16 | 25°/25° | 2 (горизонтальная + вертикальная) | 2×N (розетка) | 305×305×25 мм |
| KADAMM PN24-18 | 2400-2500 МГц | 18 | 20°/20° | 1 (вертикальная) | N (розетка) | 305×305×25 мм |
Длина кабеля, разъём и крепёж по заказу — уточняйте у менеджера.
Т.очки доступа и мосты Wi-Fi 2,4 ГГц, IoT и ISM-оборудование
Антенна выбранной модели и крепёж (по модели).
| Параметр | PN24 | CL24 | OM24 | PR24 | OMC | PNC | RDC |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 2400–2500 МГц (Wi-Fi, ISM) | 2400–2500 МГц (Wi-Fi, ISM) | 2400–2500 МГц (Wi-Fi, ISM) | 2400–2500 МГц (Wi-Fi, ISM) | 1710–1880 / 3300–3800 МГц (2G–5G, LTE, 5G NR) | 617–7125 МГц (2G–5G, LTE, 5G NR) | 617–960 / 1710–3800 / 4900–6000 МГц (2G–5G, LTE, 5G NR) |
| Коэффициент усиления | 10–18 дБи | 3 дБи | 4–13 дБи | 18–22 дБи | 11 дБи | 9–18 дБи | 3–4 дБи |
| Тип | панельная антенна | потолочная антенна | всенаправленная антенна | параболическая антенна | всенаправленная антенна | панельная антенна | штыревая антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
У KADAMM PN24 крепление: мачта Ø30–Ø50 мм, мачта Ø40–Ø60 мм, масса 0,5 кг, 0,7 кг, 1 кг.
У KADAMM PN24: усиление 10–18 дБи, тип панельная антенна. У KADAMM CL24: усиление 3 дБи, тип потолочная антенна.
Артикул для заказа — KADAMM PN24, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM PN24 могут уточняться без уведомления.
Поставляем KADAMM PN24 — панельные направленные антенны 2400–2500 МГц: 10–18 дБи, 4 модели под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
