Внутренняя направленная антенна настенного крепления для распределённых антенных систем с вертикальной поляризацией: 698–960 / 1710–2700 МГц, 1 порт.

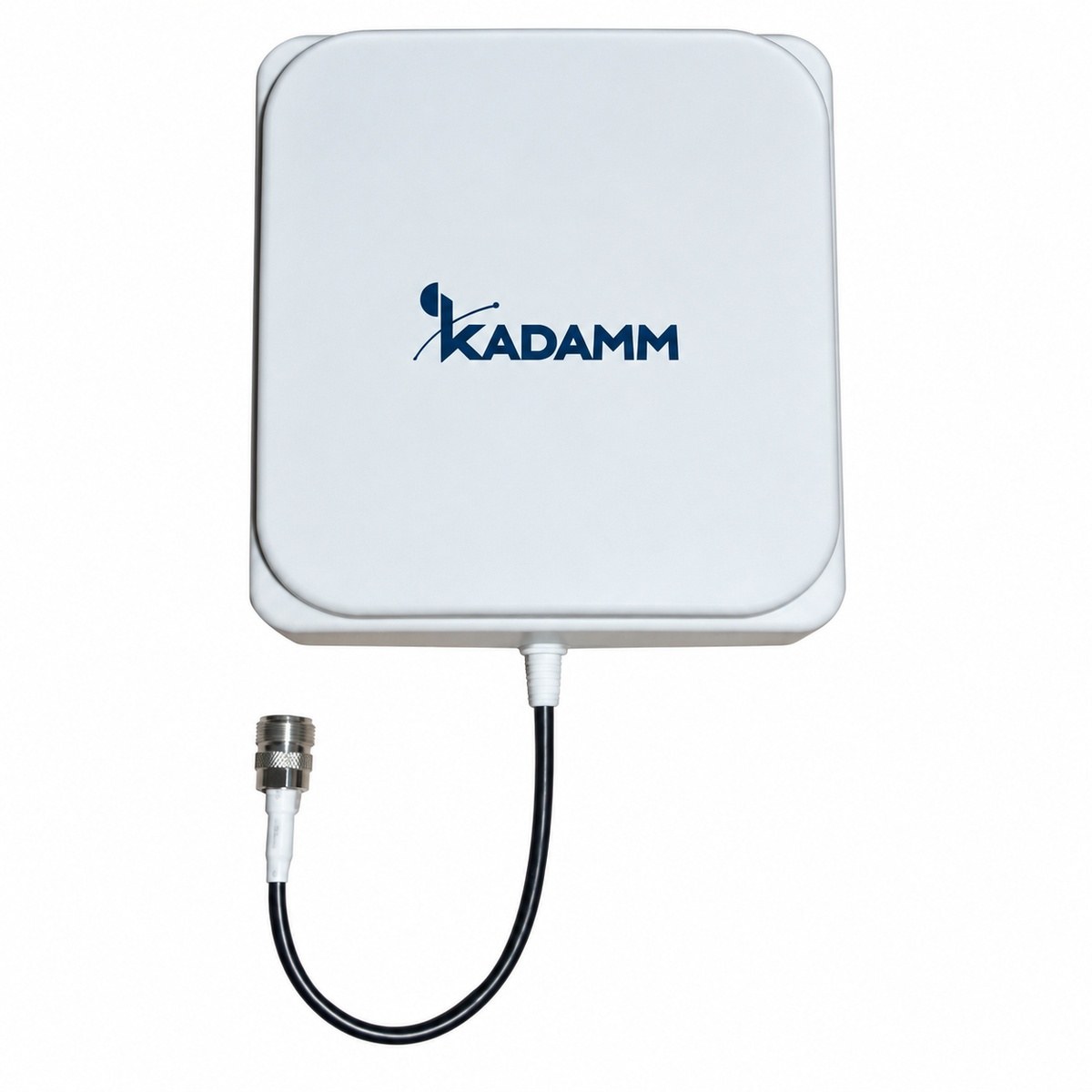

Антенна КАДАММ I-ATP8-698/2700S-2 — внутренняя направленная антенна настенного крепления для распределённых антенных систем: рабочими полосами 698–960 и 1710–2700 МГц, вертикальной поляризацией, 1 портом.
Коэффициент усиления 3–8 дБи по диапазонам, ширина ДН в горизонтальной плоскости 60–80°, в вертикальной 50–65°. Габариты 165 × 146 × 48 мм, масса 0,6 кг. КСВН не более 2,0.
| Параметр | 698–806 МГц | 806–960 МГц | 1710–2700 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | ||
| Коэффициент усиления, дБи | 3 | 6 ± 1 | 8 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80 ± 15° | 80 ± 15° | 60 ± 15° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65 ± 10° | 65 ± 10° | 50 ± 10° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 6 | 6 | 15 |
| Поляризация | Вертикальная | ||
| КСВН | ≤2,0 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 20 Вт | ||
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 165 × 146 × 48 мм |
| Масса антенны | 0,6 кг |
| Крепление | на стену |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM I-ATP8-698/2700S-2 работает в полосах 698–2700 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; BeiDou B1; GPS L1 / Galileo E1; ГЛОНАСС L1; GPS L5 / Galileo E5a; сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Направленная антенна: луч 73°, усиление 8 дБи — связь с удалённой точкой или покрытие выбранного сектора.
Антенна КАДАММ I-ATP8-698/2700S-2, крепёж для монтажа на стену.
| Параметр | I-ATP8-698/2700S-2 | I-ATP8-3300/3800M | I-ATP8-1710/3800M | I-ATP9-700/2700L2 | I-ATP10-2400/2483S | I-ATP10-698/2700S-2 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–960 / 1710–2700 МГц | 3300–3800 МГц | 1710–2700 / 3300–3800 МГц | 698–960 / 1710–2700 МГц | 2400–2483 МГц | 698–960 / 1710–2700 МГц |
| Поляризация | вертикальная | ±45° | ±45° | две линейные (V+H) | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 73° | — | 75° | 82° | 110° | 77° |
| Коэффициент усиления | 8 дБи | 8 дБи | 8 дБи | 9 дБи | 10 дБи | 9,5 дБи |
| Тип | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATP8-698/2700S-2 — 698–2700 МГц — перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM I-ATP8-698/2700S-2 — розетка N или по заказу (IEC 61169-16); поляризация — вертикальная.
У KADAMM I-ATP8-698/2700S-2 крепление: на стену, размеры 165 × 146 × 48 мм, масса 0,6 кг.
У KADAMM I-ATP8-698/2700S-2: диапазоны 698–960 / 1710–2700 МГц, поляризация вертикальная. У KADAMM I-ATP8-3300/3800M: диапазоны 3300–3800 МГц, поляризация ±45°.
Артикул для заказа — KADAMM I-ATP8-698/2700S-2, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATP8-698/2700S-2 могут уточняться без уведомления.
Поставляем KADAMM I-ATP8-698/2700S-2 — внутренняя панельная антенна 4G/5G 698–2700 МГц, 8 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
