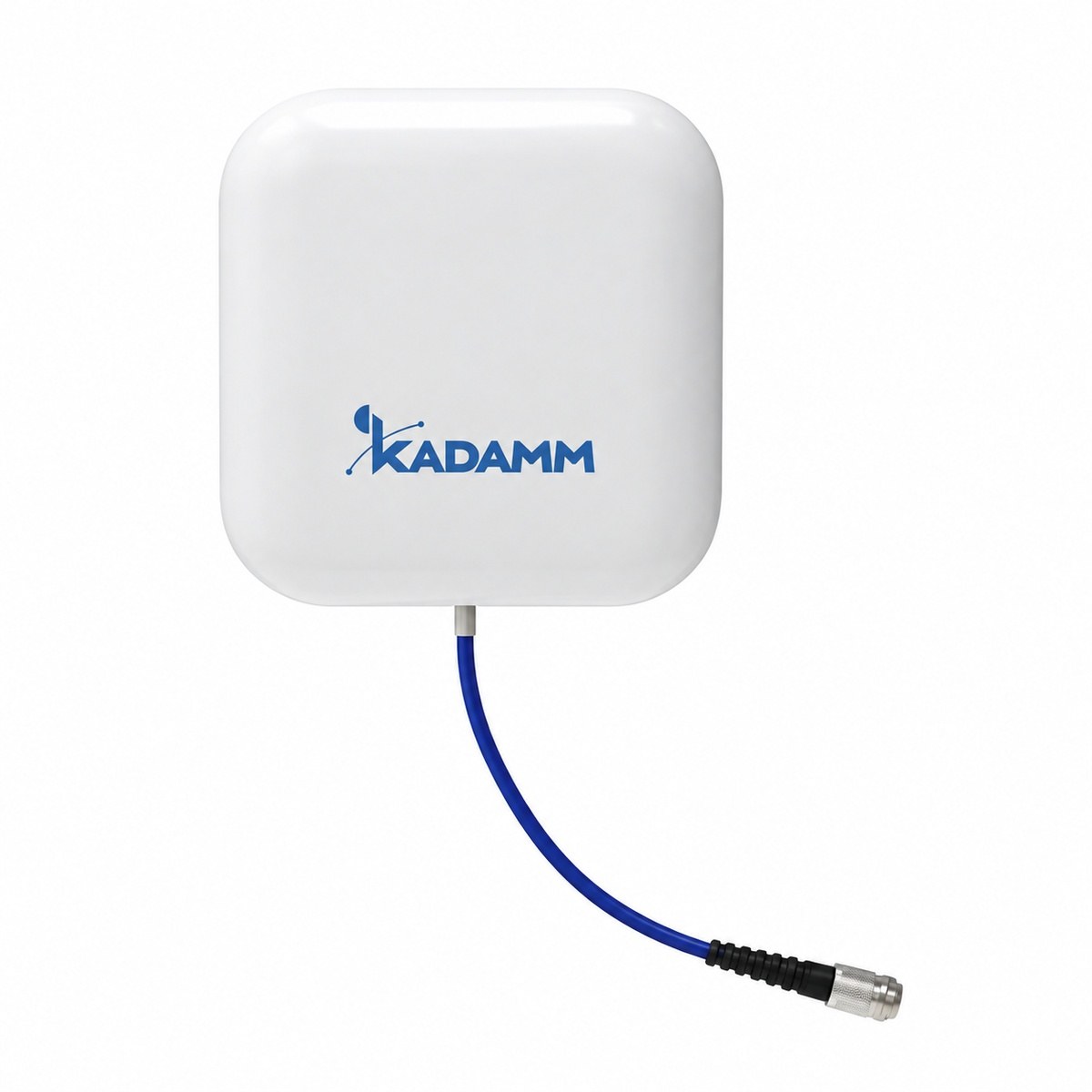

Внутренняя направленная антенна настенного крепления для распределённых антенных систем с вертикальной поляризацией: 690–960 / 1710–2700 / 3000–3800 МГц, 1 порт.
Антенна КАДАММ I-ATP8-690/3800M — внутренняя направленная антенна настенного крепления для распределённых антенных систем: рабочими полосами 690–960, 1710–2700 и 3000–3800 МГц, вертикальной поляризацией, 1 портом. Рабочие полосы перекрывают LTE 700 (APT), UMTS900, LTE 1800, LTE 2100, LTE TDD 2600, 5G NR 3,5 ГГц (диапазоны 3GPP B28, B8, B1, B38, B42, n78).
Коэффициент усиления 5–7,5 дБи по диапазонам, ширина ДН в горизонтальной плоскости 55–80°, в вертикальной 30–73°. КСВН не более 2.
| Параметр | 690–806 МГц | 806–960 МГц | 1710–2200 МГц | 2200–2700 МГц | 3000–3800 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 690–960 / 1710–2700 / 3000–3800 МГц | ||||
| Коэффициент усиления, дБи | 5 ± 0,5 | 6 ± 0,5 | 7 ± 1 | 7,5 ± 1 | 6 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80° | 80° | 65° | 60° | 55° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 73° | 70° | 60° | 60° | 30° |
| Поляризация | Вертикальная | ||||
| КСВН | ≤2 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт | 50 Вт | ||||
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка 4.3-10 (IEC 61169-54) |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM I-ATP8-690/3800M работает в полосах 690–806 / 806–960 / 1710–2200 / 2200–2700 / 3000–3800 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 700 (APT), LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100 (диапазоны 3GPP B28/n28, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78 и др.). Распределённые антенные системы (DAS): вытянутые помещения, коридоры, тоннели, торговые залы с монтажом на стену или колонну, покрытие в заданном направлении без излучения «назад» (LTE 700 (APT), UMTS900, LTE 1800, LTE 2100, LTE TDD 2600, 5G NR 3,5 ГГц).
Антенна КАДАММ I-ATP8-690/3800M, монтажный комплект.
| Параметр | I-ATP8-690/3800M | I-ATP8-698/2690M | I-ATP8-698-2700M | I-ATP8-698/2700S | I-ATP8-698/3800A | I-ATP8-698/3800M |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 690–960 / 1710–2700 / 3000–3800 МГц | 698–960 / 1710–2690 МГц | 698–960 / 1710–2700 МГц | 698–960 / 1710–2700 МГц | 698–960 / 1710–2700 / 3300–3800 МГц | 698–960 / 1710–2700 / 3300–3800 МГц |
| Поляризация | вертикальная | ±45° | ±45° | вертикальная | вертикальная | ±45° |
| Ширина ДН по уровню −3 дБ | 68° | — | 82° | 78° | 68° | 80° |
| Коэффициент усиления | 7,5 дБи | 8 дБи | 8 дБи | 8 дБи | 8 дБи | 8 дБи |
| Тип | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATP8-690/3800M — 690–806 / 806–960 / 1710–2200 / 2200–2700 / 3000–3800 МГц — перекрывают диапазоны 3GPP B28/n28, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM I-ATP8-690/3800M — 1 × розетка 4.3-10 (IEC 61169-54); поляризация — вертикальная.
У KADAMM I-ATP8-690/3800M: диапазоны 690–960 / 1710–2700 / 3000–3800 МГц, усиление 7,5 дБи, поляризация вертикальная. У KADAMM I-ATP8-698/2690M: диапазоны 698–960 / 1710–2690 МГц, усиление 8 дБи, поляризация ±45°.
Артикул для заказа — KADAMM I-ATP8-690/3800M, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATP8-690/3800M могут уточняться без уведомления.
Поставляем KADAMM I-ATP8-690/3800M — внутренняя панельная антенна 4G/5G MIMO 690–3800 МГц, 7,5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
