Внутренняя направленная антенна настенного крепления для распределённых антенных систем с вертикальной поляризацией: 2400–2483 МГц, 1 порт.

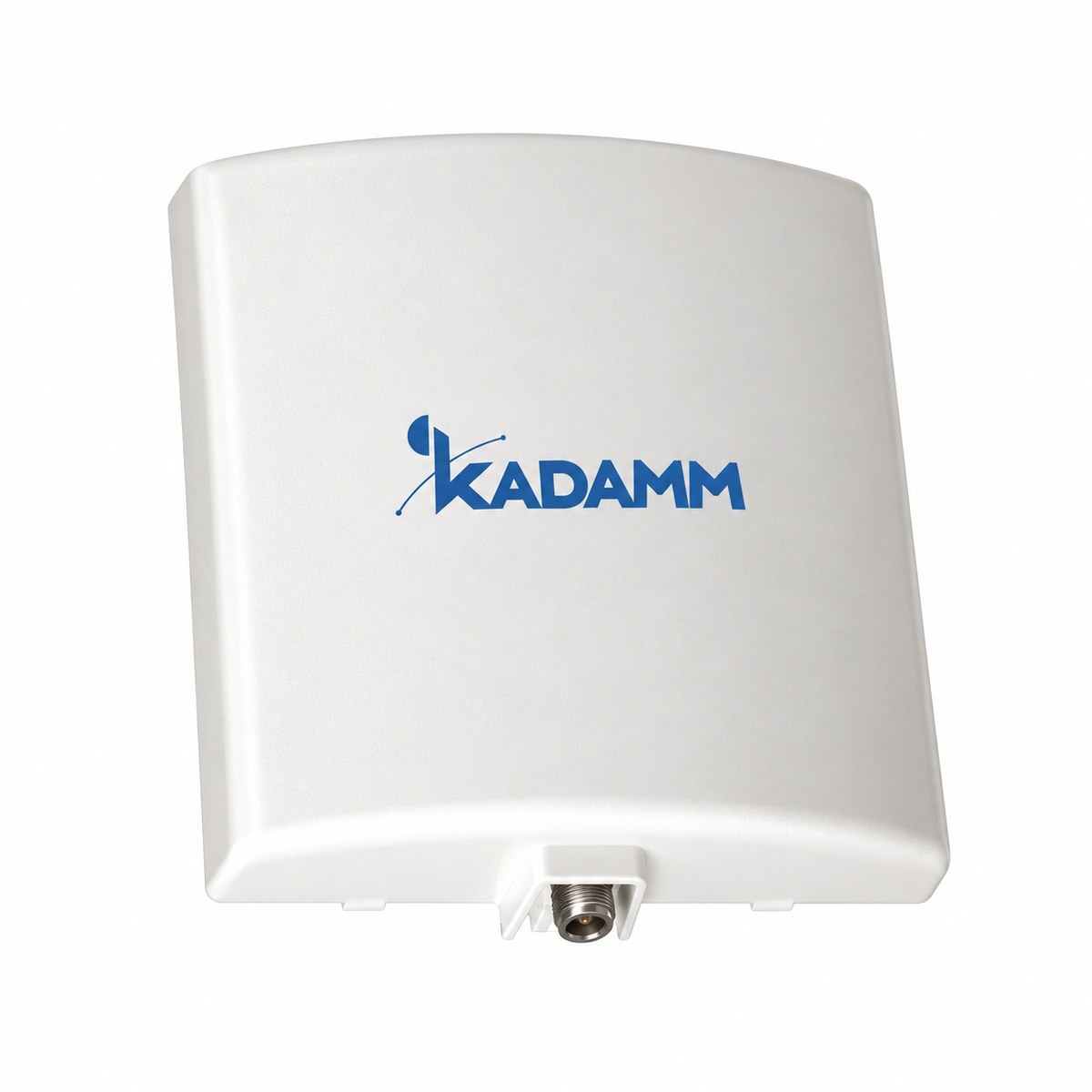

Антенна КАДАММ I-ATP10-2400/2483S — внутренняя направленная антенна настенного крепления для распределённых антенных систем: одной излучающей системой 2400–2483 МГц, вертикальной поляризацией, 1 портом.
Коэффициент усиления 10 дБи, ширина ДН в горизонтальной плоскости 110°, в вертикальной 30°. Габариты 220 × 190 × 45 мм, масса 0,8 кг. КСВН не более 1,5.

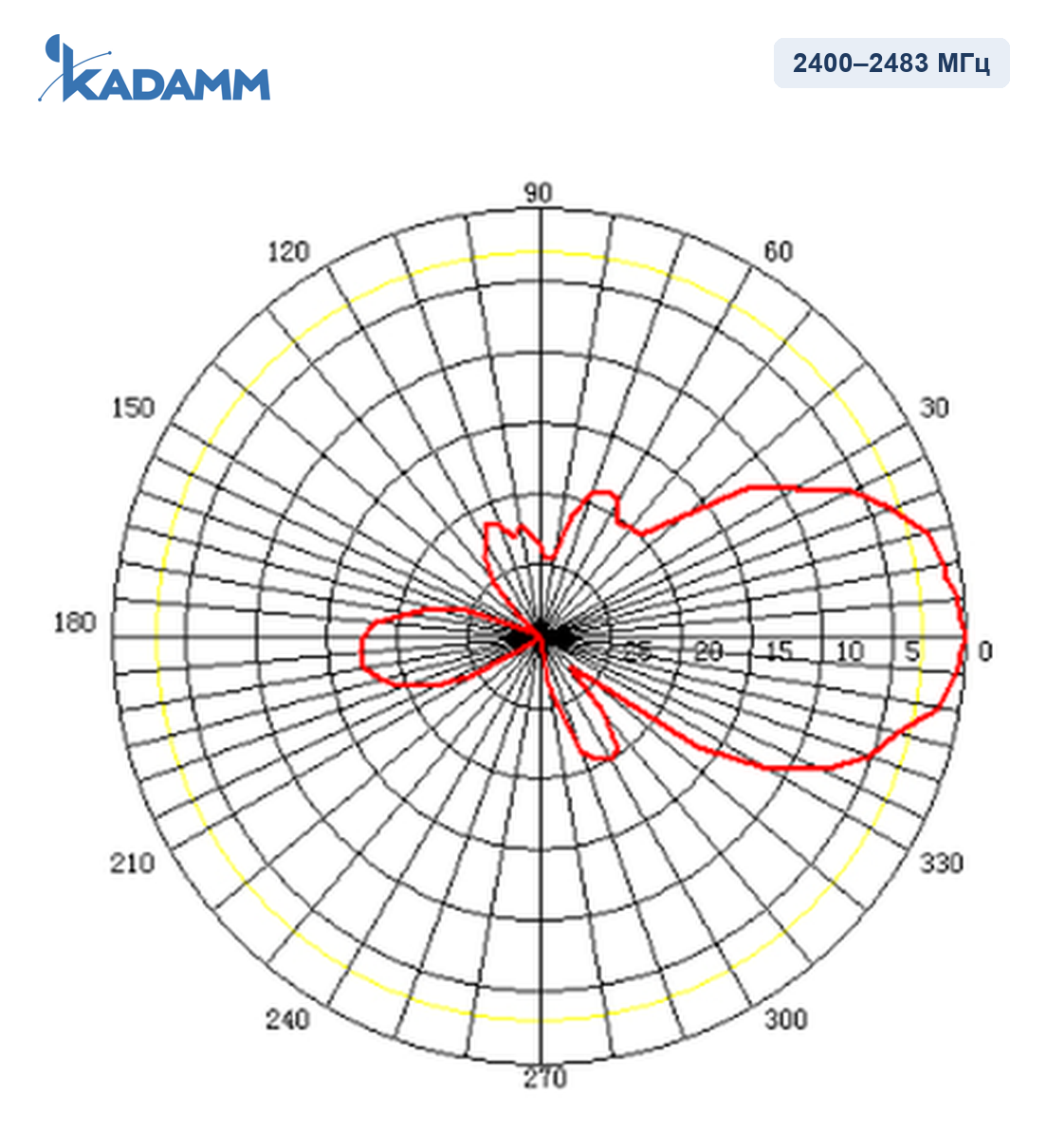

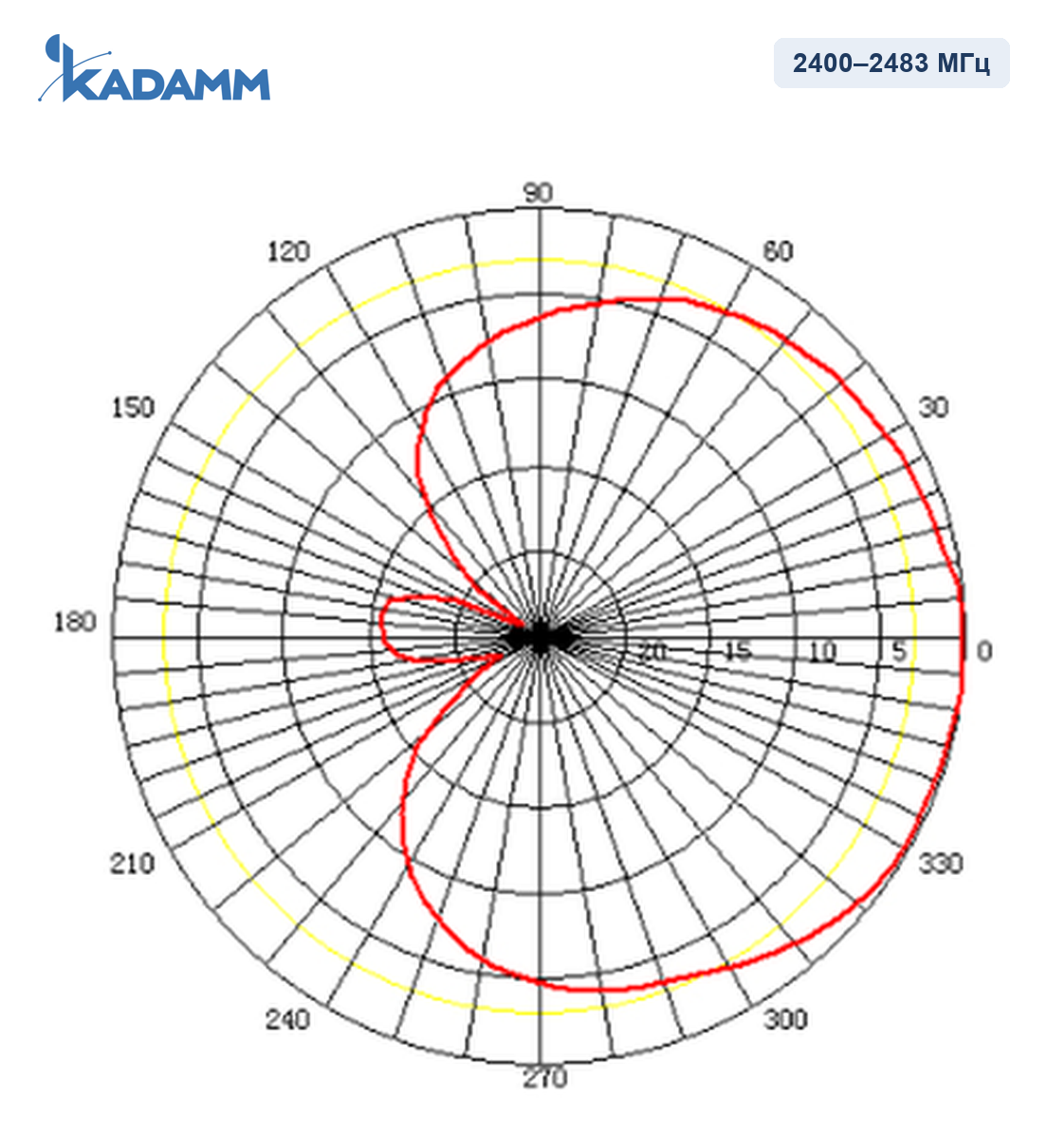

Диаграммы направленности KADAMM I-ATP10-2400/2483S в полосах 2400–2483 МГц, вертикальная плоскость, 2400–2483 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2483 МГц |
| Коэффициент усиления, дБи | 10 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 110° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 220 × 190 × 45 мм |
| Масса антенны | 0,8 кг |
Направленная антенна: луч 110°, усиление 10 дБи — связь с удалённой точкой или покрытие выбранного сектора.
Антенна КАДАММ I-ATP10-2400/2483S, монтажный комплект.
| Параметр | I-ATP10-2400/2483S | I-ATP10-698/2700S-2 | I-ATP9-700/2700L2 | I-ATO11-4720/4820M | I-ATP8-3300/3800M | I-ATP8-1710/3800M |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2400–2483 МГц | 698–960 / 1710–2700 МГц | 698–960 / 1710–2700 МГц | 4720–4820 МГц | 3300–3800 МГц | 1710–2700 / 3300–3800 МГц |
| Поляризация | вертикальная | вертикальная | две линейные (V+H) | ±45° | ±45° | ±45° |
| Ширина ДН по уровню −3 дБ | 110° | 77° | 82° | 360° | — | 75° |
| Коэффициент усиления | 10 дБи | 9,5 дБи | 9 дБи | 11 дБи | 8 дБи | 8 дБи |
| Тип | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | потолочная ненаправленная (всенаправленная) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATP10-2400/2483S — 2400–2483 МГц.
У KADAMM I-ATP10-2400/2483S — розетка N или по заказу (IEC 61169-16); поляризация — вертикальная.
У KADAMM I-ATP10-2400/2483S размеры 220 × 190 × 45 мм, масса 0,8 кг.
У KADAMM I-ATP10-2400/2483S: диапазоны 2400–2483 МГц, усиление 10 дБи, ширина луча 110°. У KADAMM I-ATP10-698/2700S-2: диапазоны 698–960 / 1710–2700 МГц, усиление 9,5 дБи, ширина луча 77°.
Артикул для заказа — KADAMM I-ATP10-2400/2483S, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATP10-2400/2483S могут уточняться без уведомления.
Поставляем KADAMM I-ATP10-2400/2483S — внутренняя панельная антенна 4G/5G 2,4 ГГц (2400–2483 МГц), 10 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM I-ATP10-2400/2483S — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
