Внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц, 4 порта.

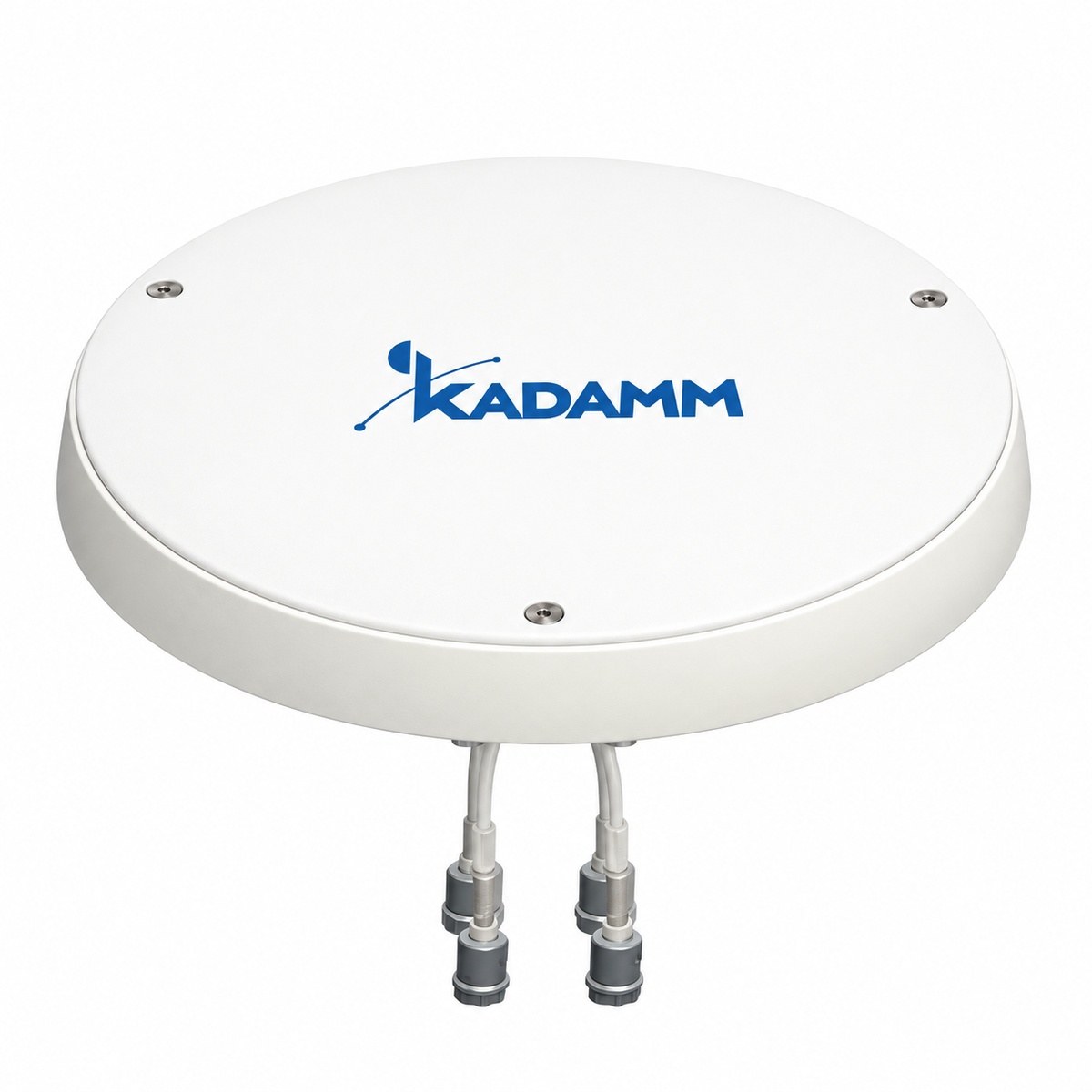

Антенна КАДАММ I-ATO6-617/6000M — внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): рабочими полосами 617–960, 1710–2700, 3300–3800 и 4900–6000 МГц, 4 портами.
Коэффициент усиления 4–6 дБи по диапазонам, ширина ДН в вертикальной плоскости 40–80°. Габариты Ø350 × 45 мм, масса 1,3 кг. КСВН не более 2,0.

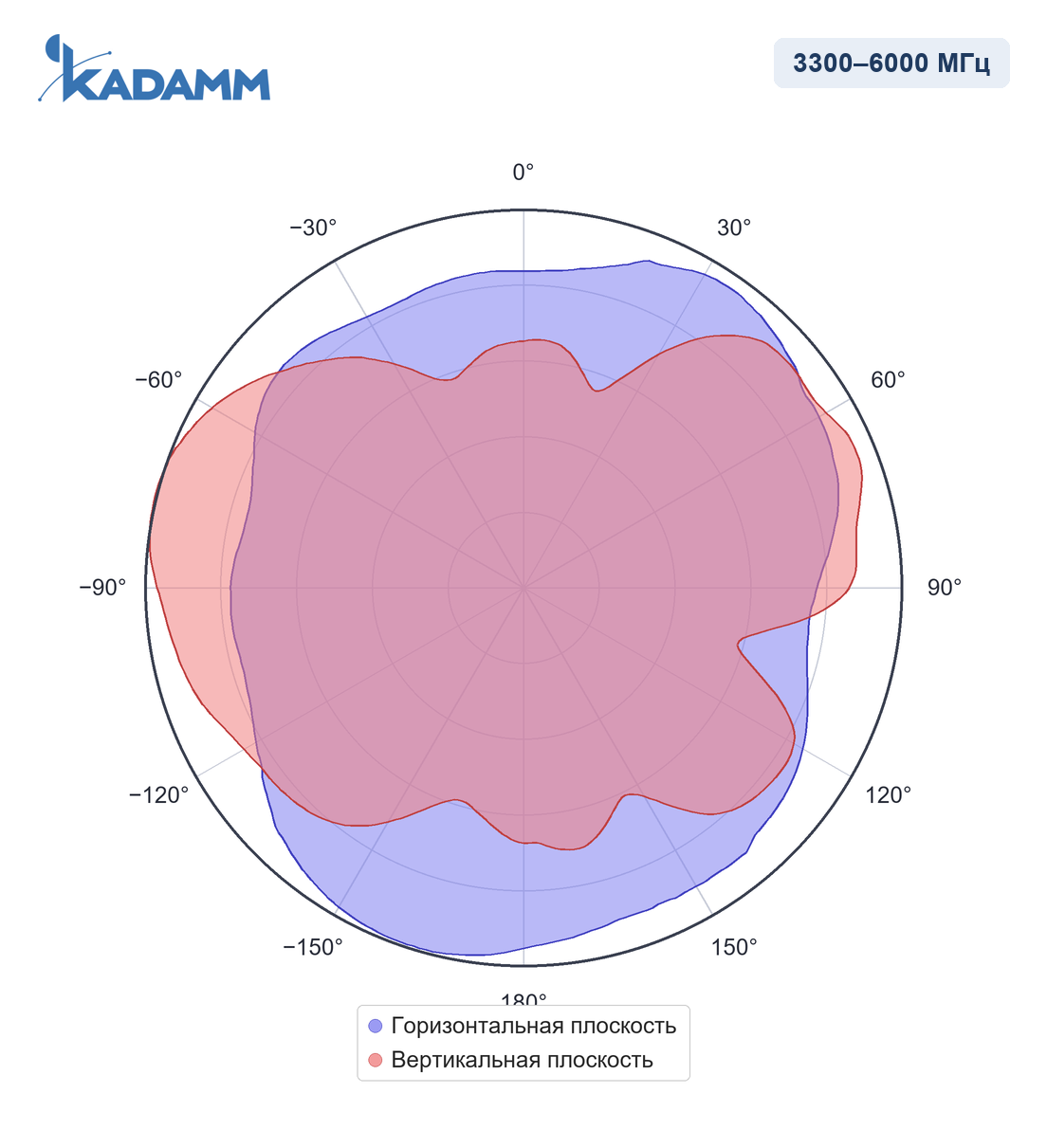

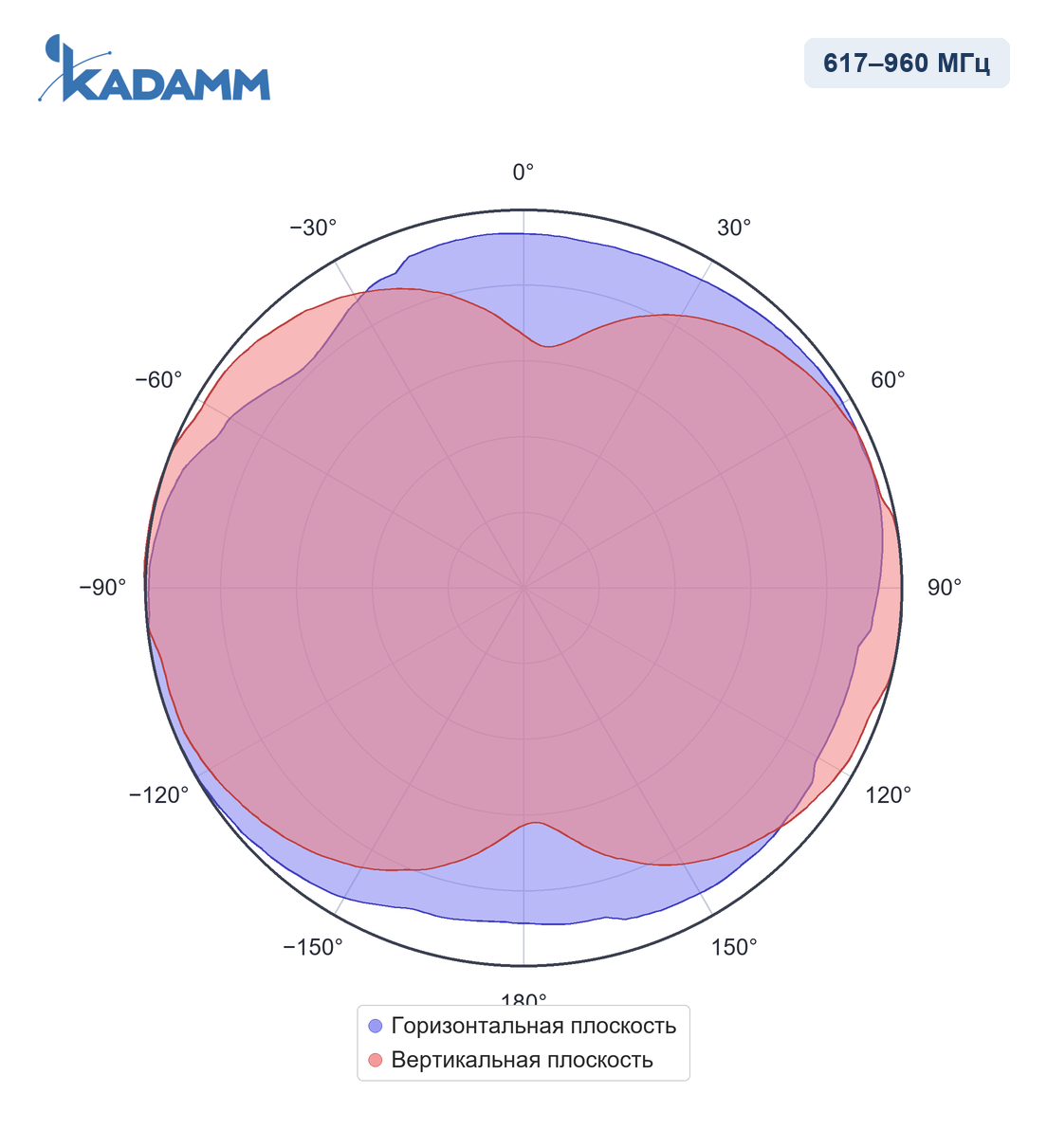

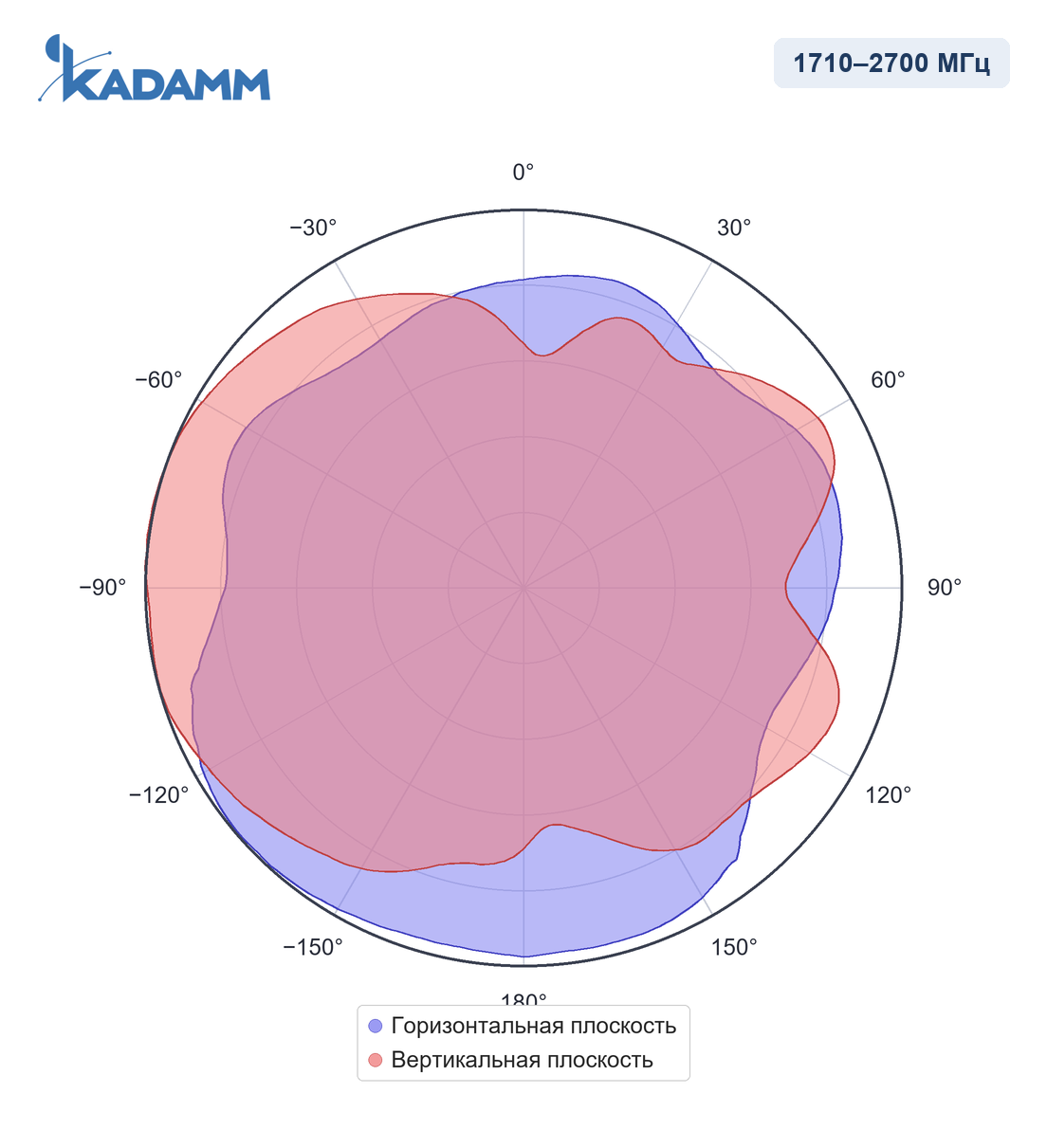

Диаграммы направленности KADAMM I-ATO6-617/6000M в полосах 617–960 МГц, 1710–2700 МГц, 3300–6000 МГц — нормированные, в полярных координатах.
| Параметр | 617–960 МГц | 1710–2700 МГц | 3300–3800 МГц | 4900–6000 МГц |
|---|---|---|---|---|
| Диапазон частот | 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц | |||
| Коэффициент усиления, дБи | 4 | 5 | 6 | 6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 80° | 50° | 40° | 50° |
| КСВН | ≤2,0 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 50 Вт | |||
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 или N (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø350 × 45 мм |
| Размеры упаковки | 410 × 140 × 420 мм |
| Масса антенны | 1,3 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø617–960 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM I-ATO6-617/6000M работает в полосах 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 и др.). Круговая диаграмма с усилением 6 дБи — покрытие помещения от точки на потолке (DAS).
Антенна КАДАММ I-ATO6-617/6000M, монтажный комплект на трубу Ø617–960 мм.
| Параметр | I-ATO6-617/6000M | AO-6927V25S02 | AO-6938V35S02 | AO-6060L45M03 | AO-6060V45S03 |
|---|---|---|---|---|---|
| Фото |  |  |  |  |  |
| Диапазон частот | 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц | 698–960 / 1710–2700 МГц | 698–960 / 1710–2700 / 3300–3800 МГц | 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц | 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц |
| Поляризация | — | вертикальная | горизонтальная | 2*Linear | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 6 дБи | 5 дБи | 5 дБи | 6 дБи | 5 дБи |
| Тип | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATO6-617/6000M — 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц — перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM I-ATO6-617/6000M — 4 × розетка 4.3-10 или N (IEC 61169-54), расположение — снизу.
У KADAMM I-ATO6-617/6000M крепление на трубу Ø617–960 мм, размеры Ø350 × 45 мм, масса 1,3 кг.
У KADAMM I-ATO6-617/6000M: диапазоны 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц, усиление 6 дБи. У KADAMM AO-6927V25S02: диапазоны 698–960 / 1710–2700 МГц, усиление 5 дБи.
Артикул для заказа — KADAMM I-ATO6-617/6000M, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATO6-617/6000M могут уточняться без уведомления.
Поставляем KADAMM I-ATO6-617/6000M — потолочная антенна 4G/5G MIMO 617–6000 МГц, 6 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM I-ATO6-617/6000M — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
