Внутренняя направленная антенна настенного крепления для распределённых антенных систем с кросс-поляризацией ±45°: 4720–4820 МГц, 4 порта.

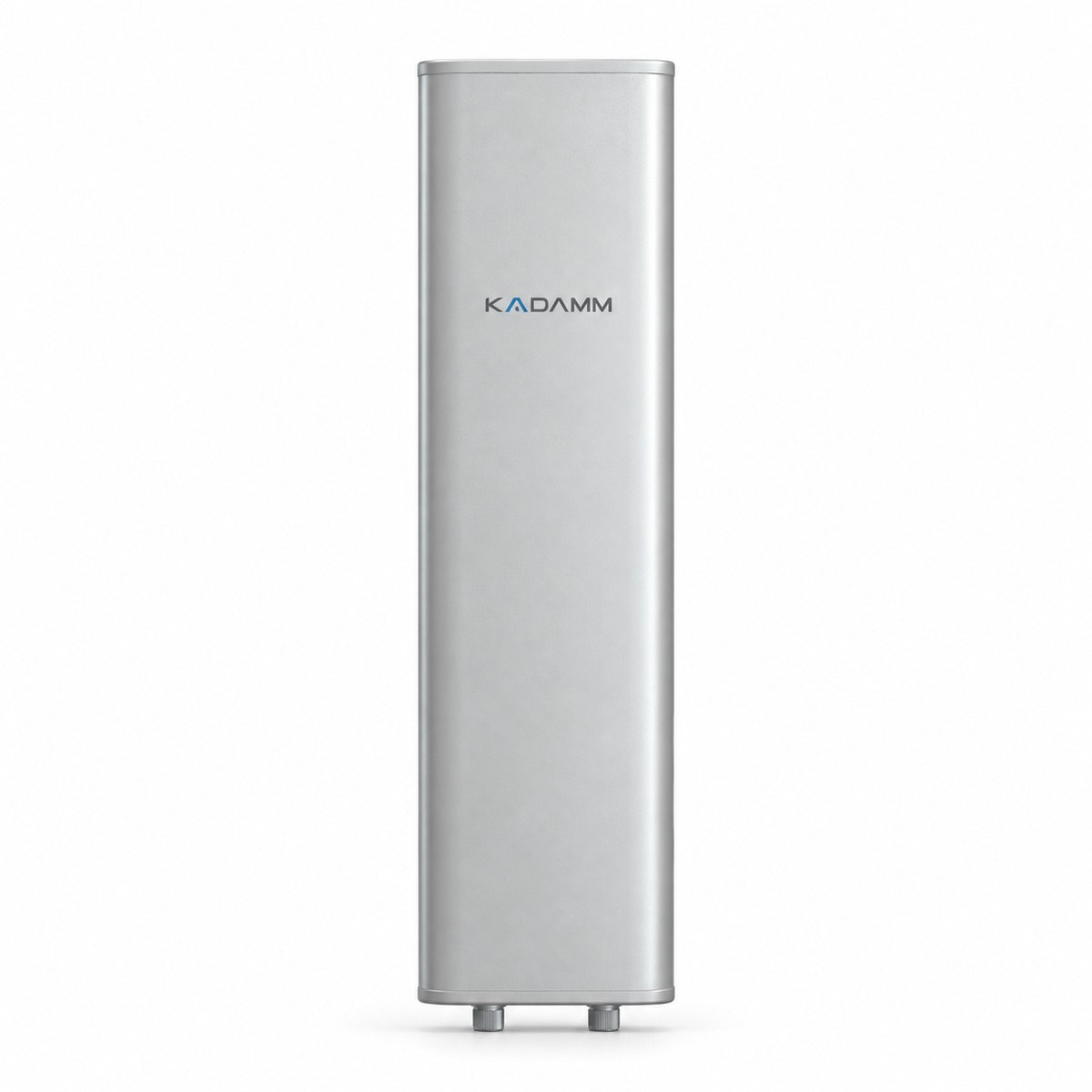

Антенна КАДАММ I-ATP17-4720/4820M — внутренняя направленная антенна настенного крепления для распределённых антенных систем: одной излучающей системой 4720–4820 МГц, кросс-поляризацией ±45°, 4 портами.
Коэффициент усиления 17 дБи, ширина ДН в горизонтальной плоскости 65°, в вертикальной 6°. Габариты 600 × 167 × 55 мм, масса 2,2 кг. КСВН не более 1,5.

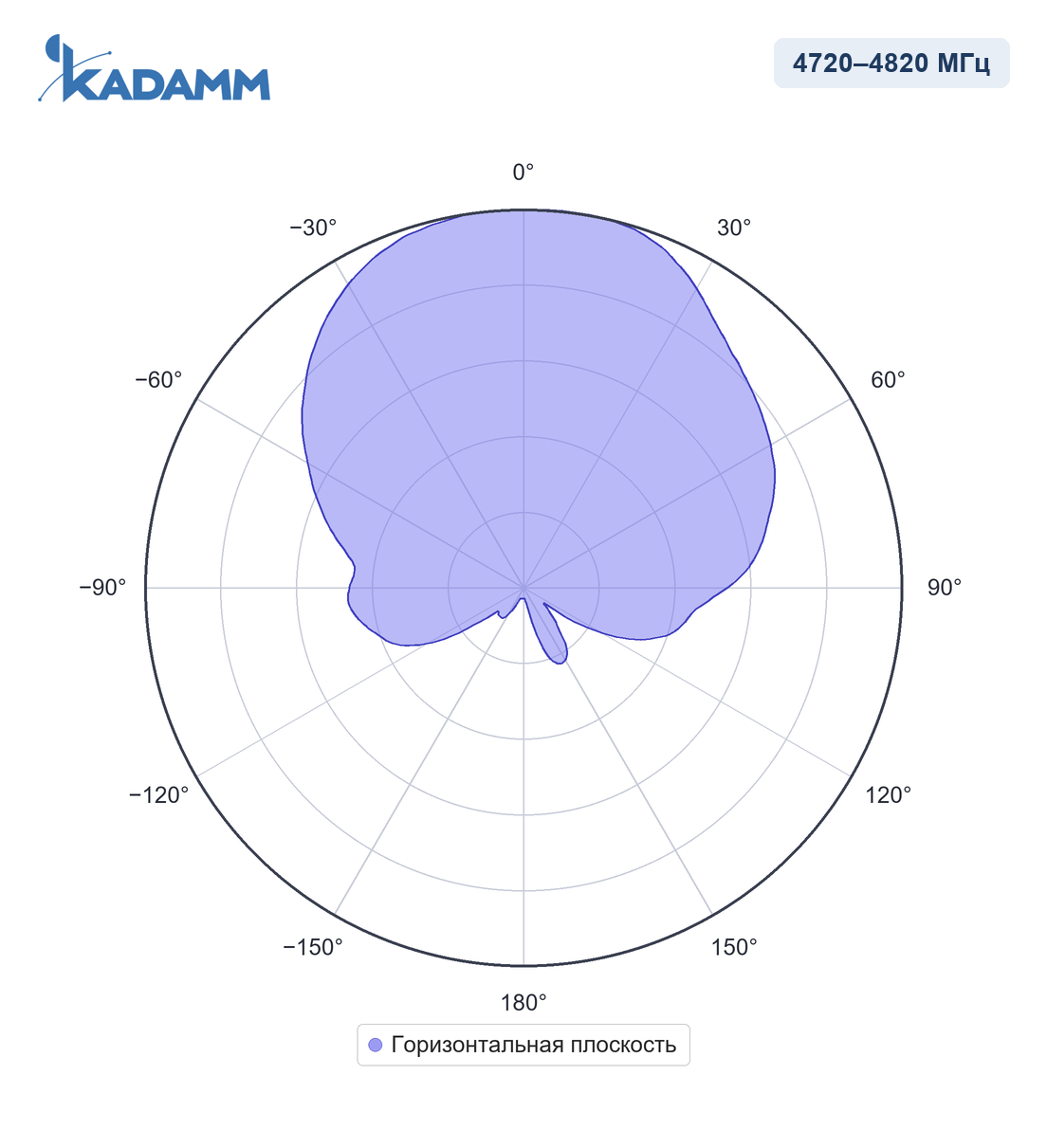

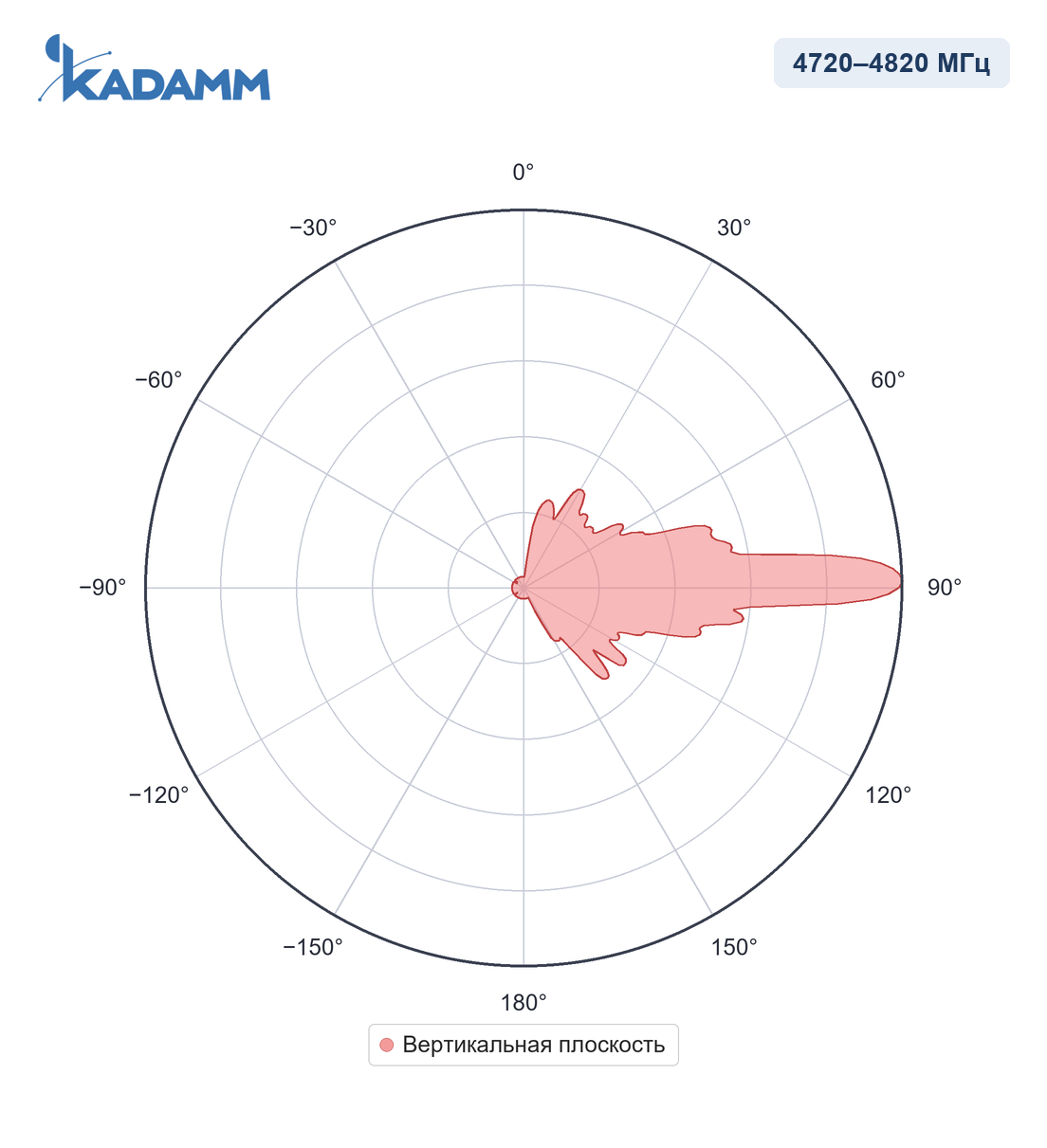

Диаграммы направленности KADAMM I-ATP17-4720/4820M в полосах 4720–4820 МГц, горизонтальная плоскость, 4720–4820 МГц, вертикальная плоскость — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 4720–4820 МГц |
| Коэффициент усиления, дБи | 17 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 25 |
| Поляризация | ±45° |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 600 × 167 × 55 мм |
| Размеры упаковки | 830 × 270 × 150 мм |
| Масса антенны | 2,2 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | Непластифицированный ПВХ (uPVC) |
| Механический наклон | 0…-15° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–110 мм |
Направленная антенна: луч 65°, усиление 17 дБи — связь с удалённой точкой или покрытие выбранного сектора.
Антенна КАДАММ I-ATP17-4720/4820M, монтажный комплект на трубу Ø50–110 мм.
| Параметр | I-ATP17-4720/4820M | I-ATP15-3300/3800SH | I-ATP12-3300/4000M | I-ATO11-4720/4820M | I-ATP10-698/2700S-2 | I-ATP10-2400/2483S |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 4720–4820 МГц | 3300–3800 МГц | 3300–4000 МГц | 4720–4820 МГц | 698–960 / 1710–2700 МГц | 2400–2483 МГц |
| Поляризация | ±45° | две линейные (V+H) | ±45° | ±45° | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 65° | 25° | 65° | 360° | 77° | 110° |
| Коэффициент усиления | 17 дБи | 15 дБи | 12 дБи | 11 дБи | 9,5 дБи | 10 дБи |
| Тип | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | потолочная ненаправленная (всенаправленная) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATP17-4720/4820M — 4720–4820 МГц.
У KADAMM I-ATP17-4720/4820M — 4 × розетка N (IEC 61169-16), расположение — снизу; поляризация — ±45°.
У KADAMM I-ATP17-4720/4820M крепление на трубу Ø50–110 мм, размеры 600 × 167 × 55 мм, масса 2,2 кг, выдерживает ветер до 60 м/с.
У KADAMM I-ATP17-4720/4820M: диапазоны 4720–4820 МГц, усиление 17 дБи, ширина луча 65°, поляризация ±45°. У KADAMM I-ATP15-3300/3800SH: диапазоны 3300–3800 МГц, усиление 15 дБи, ширина луча 25°, поляризация две линейные (V+H).
Артикул для заказа — KADAMM I-ATP17-4720/4820M, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATP17-4720/4820M могут уточняться без уведомления.
Поставляем KADAMM I-ATP17-4720/4820M — внутренняя панельная антенна 4G/5G MIMO 4720–4820 МГц, 17 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
