Внутренняя направленная антенна настенного крепления для распределённых антенных систем: 790–960 / 1710–2700 МГц, вертикальной поляризацией, 2 порта.

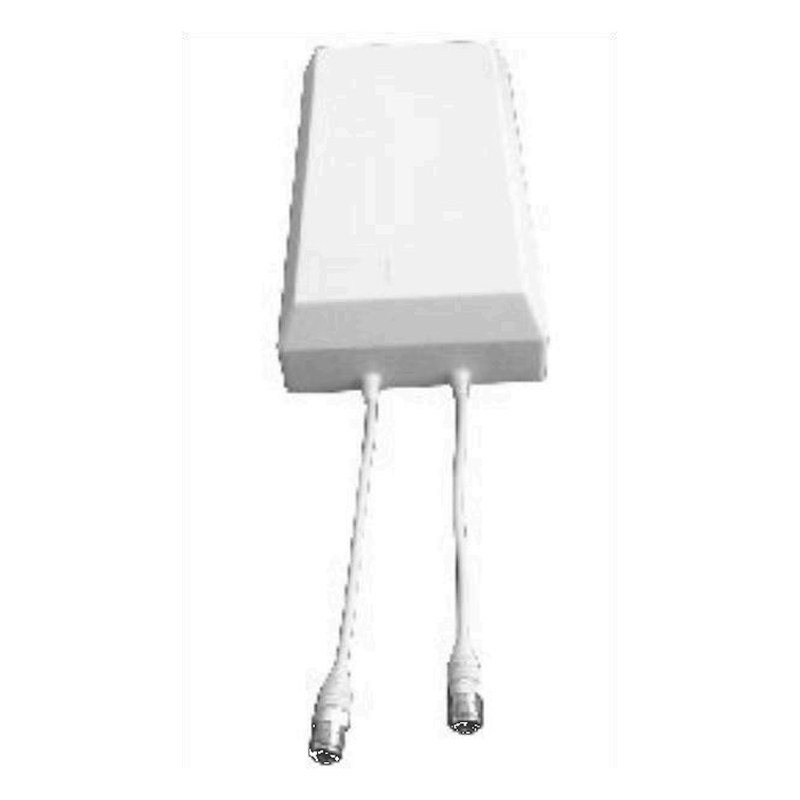

Антенна КАДАММ I-ATP7-790/2700M90 — внутренняя направленная антенна настенного крепления для распределённых антенных систем: излучающими системами 790–960 МГц и 1710–2700 МГц, вертикальной поляризацией, 2 портами. Рабочие полосы перекрывают LTE 800, GSM900, UMTS900, GSM1800, LTE 1800, LTE 2100, LTE TDD 2300, LTE TDD 2600 (диапазоны 3GPP B20, B5, B8, B3, B40, B7, B38, B41).
Коэффициент усиления 7 / 7 дБи по диапазонам, ширина ДН в горизонтальной плоскости 90°, в вертикальной 60 / 60°. Габариты 265 × 170 × 60 мм, масса 0,5 кг. КСВН не более 2,0.

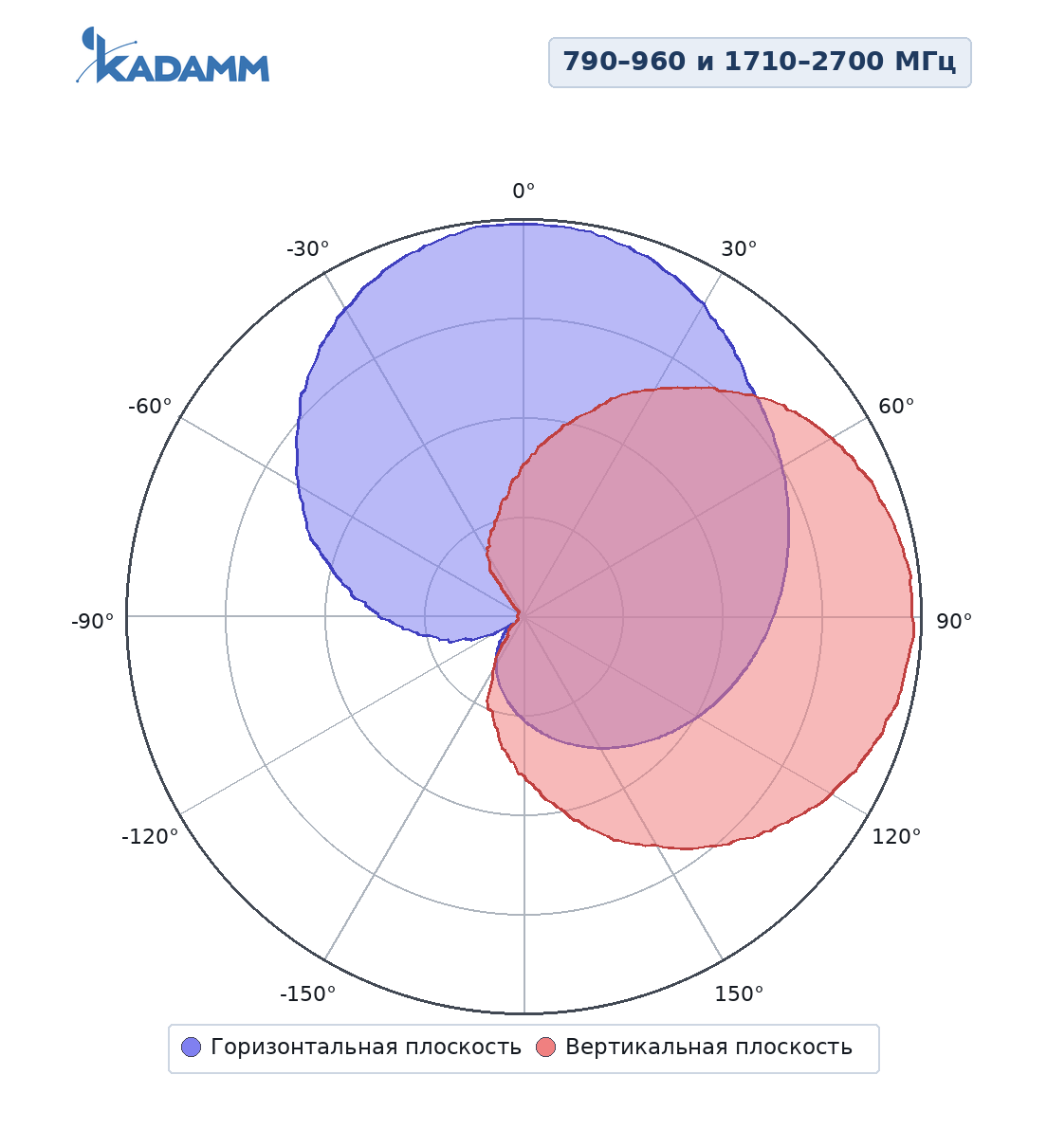

Диаграммы направленности в полярных координатах из технической документации на модель; диапазоны и плоскости — по подписям в документации.
Система 790–960 МГц
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| Коэффициент усиления, дБи | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° |
Система 1710–2700 МГц
| Параметр | Значение |
|---|---|
| Поляризация | ±45° |
| Коэффициент усиления, дБи | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° |
| Развязка между входами разных систем, дБ | ≥25 |
Общие параметры
| Параметр | Значение |
|---|---|
| КСВН | <2,0 |
| Входное сопротивление (импеданс) | 50 Ом |
| Грозозащита | Заземление по постоянному току |
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера |
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 265 × 170 × 60 мм |
| Размеры упаковки | 295 × 175 × 80 мм |
| Масса антенны | 0,5 кг |
| Масса монтажного комплекта | 0,1 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | wall mount мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Распределённые антенные системы (DAS): вытянутые помещения, коридоры, тоннели, торговые залы с монтажом на стену или колонну, покрытие в заданном направлении без излучения «назад» (LTE 800, GSM900, UMTS900, GSM1800, LTE 1800, LTE 2100, LTE TDD 2300, LTE TDD 2600).
Антенна КАДАММ I-ATP7-790/2700M90, крепление: wall mount.
| Параметр | I-ATP7-790/2700M90 | AP-757938V68S02 | ABD-757938V56S01 | AP-657938V68S01 | AP-657938HV58M01 | I-ATO5-698/6000SH02 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 790–960 / 1710–2700 МГц | 698–3800 МГц | 698–3800 МГц | 790–3800 МГц | 790–3800 МГц | — |
| Поляризация | вертикальная | — | — | — | — | — |
| Ширина ДН по уровню −3 дБ | 90°/90° | — | — | — | — | — |
| Коэффициент усиления | 7 дБи | — | 5–6 дБи | — | — | — |
| Тип | направленная внутренняя (indoor) антенна | indoor | — | indoor | indoor | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
DAS (Distributed Antenna System) — распределённая антенная система: сигнал базовой станции или репитера делится и подаётся по кабелю на множество маломощных антенн внутри здания. Потолочные всенаправленные антенны ставят в открытых залах, направленные настенные — в коридорах и вытянутых помещениях.
Задача внутренней антенны — равномерно осветить помещение вокруг себя, а не сфокусировать луч. Усиление 2–8 дБи достаточно, ёмкость и покрытие набираются числом антенн и правильным делением мощности.
В DAS через одну антенну проходят сигналы нескольких операторов и технологий одновременно. Продукты интермодуляции на плохих контактах попадают в приёмные полосы и снижают чувствительность всей системы, поэтому уровень IM3 порядка −150 дБн — обязательное требование.
Для MIMO нужны два порта с развязанными излучателями: это модели с кросс-поляризацией ±45° или двухпортовые. Однопортовая антенна с вертикальной поляризацией работает в режиме SISO либо в паре со второй антенной, разнесённой в пространстве.
На подвесной потолок через отверстие под кабель, штатный крепёж входит в комплект; при бетонном перекрытии используют накладное крепление. Корпус из ABS-пластика рассчитан на помещения без прямого воздействия осадков.
Зависит от планировки и материала перегородок. Ориентир для открытого офиса: одна потолочная антенна на 300–600 м², в коридорах и залах с перегородками шаг меньше. Точный расчёт делается по энергетике линии DAS и уровню сигнала на границе зоны.
Артикул для заказа: KADAMM I-ATP7-790/2700M90. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
Промышленное оборудование KADAMM I-ATP7-790/2700M90 — двухдиапазонная внутренняя направленная антенна 790–960 / 1710–2700 МГц, 7 дБи, 2 порта от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
Файлы для скачивания:
KADAMM I-ATP7-790/2700M90 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
