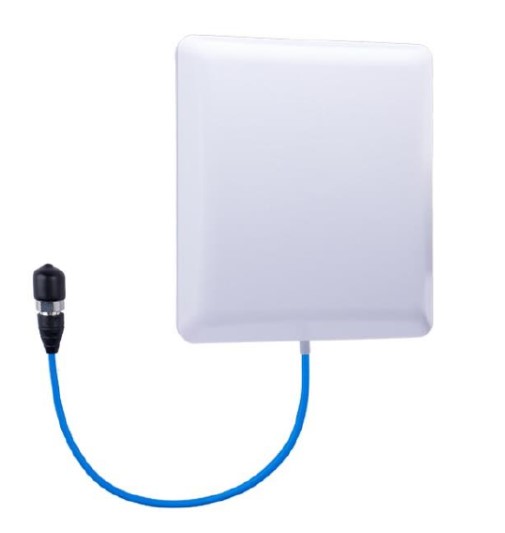

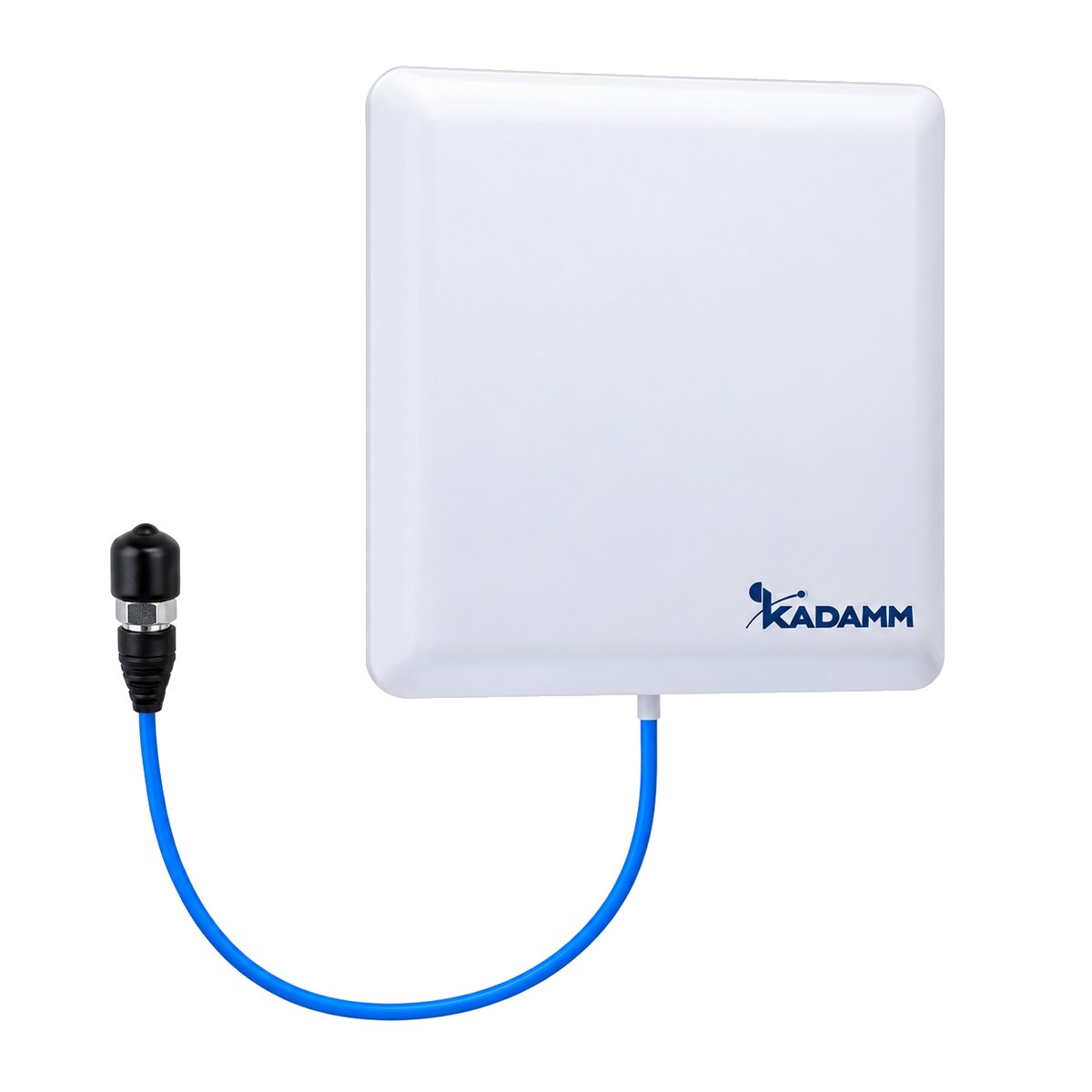

AP-657938V68S01 — панельная направленная антенна для DAS и объектов с высоким трафиком
Панельная направленная антенна AP-657938V68S01 спроектирована для внутренней и внешней инсталляции в системах распределённых антенн (DAS) и на объектах с высоким пользовательским трафиком. Устройство обеспечивает надёжное распределение услуг беспроводной связи стандартов 2G/3G/4G/5G в типовых диапазонах 790–3800 МГц. Оптимизированная конструкция минимизирует интермодуляционные искажения: показатель PIM достигает −153 дБс при нагрузке 2×20 Вт. Эстетичный корпус, компактные размеры и малый вес упрощают монтаж. Антенна поставляется с коаксиальным пигтейлом и разъёмом 4.3-10 Female или N‑Female.
Ключевые преимущества
- Поддержка широкого диапазона частот для сетей 2G/3G/4G/5G.
- Оптимизированная конструкция для снижения PIM до −153 дБс (3-й порядок, 2×20 Вт).
- Элегантный дизайн, лёгкость и компактность для простой установки.
- Минимальные потери и высокая стабильность характеристик.
Электрические характеристики
| Параметр | 790–806 МГц | 806–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|---|
| Усиление, дБи | 5.5 | 6.5 | 8.0 | 7.0 |
| КСВН (VSWR) | ≤2.0 | ≤2.0 | ≤1.8 | ≤1.8 |
| Соотношение фронт/тыл, дБ | ≥9 | ≥10 | ≥15 | ≥11 |

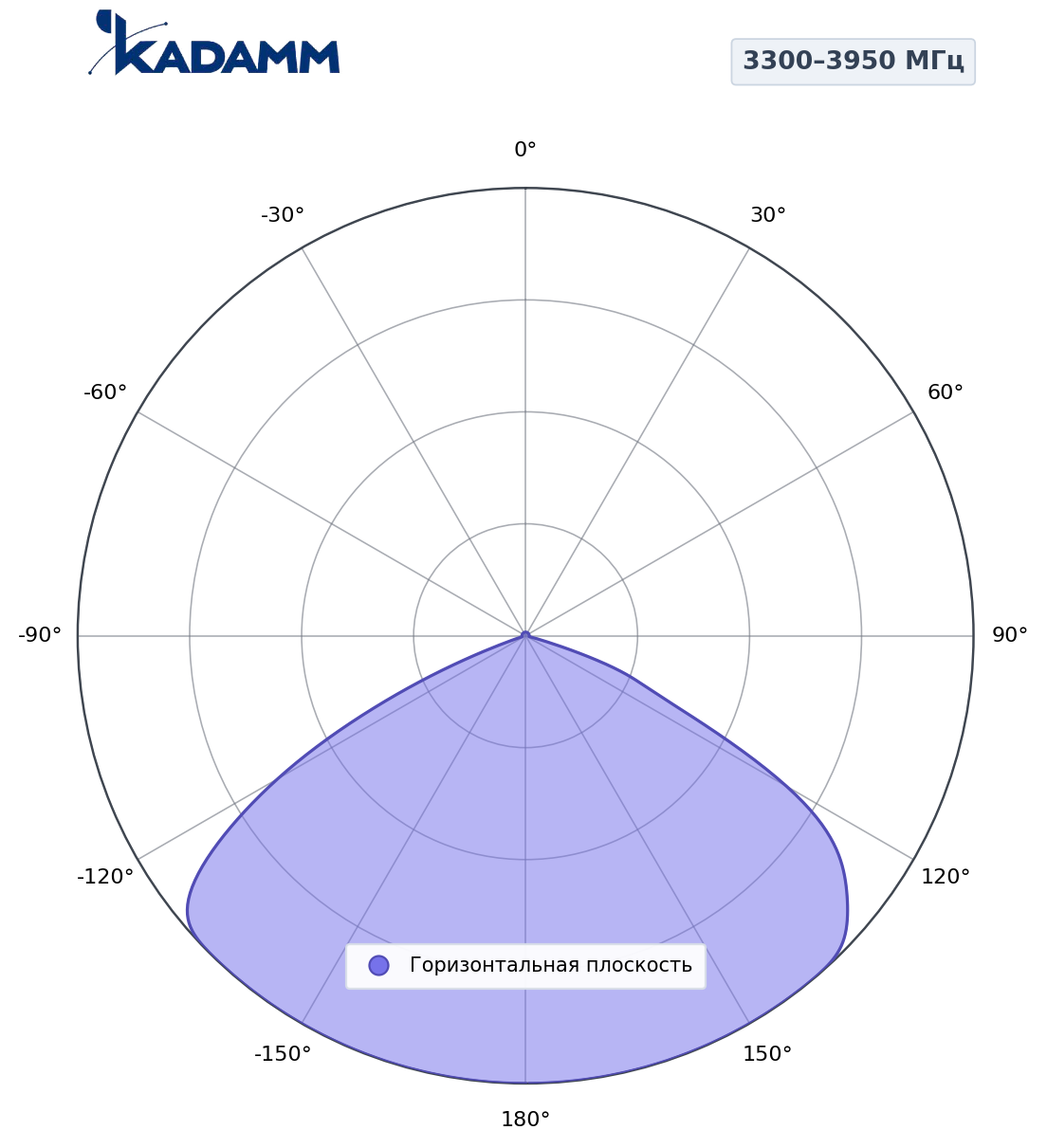

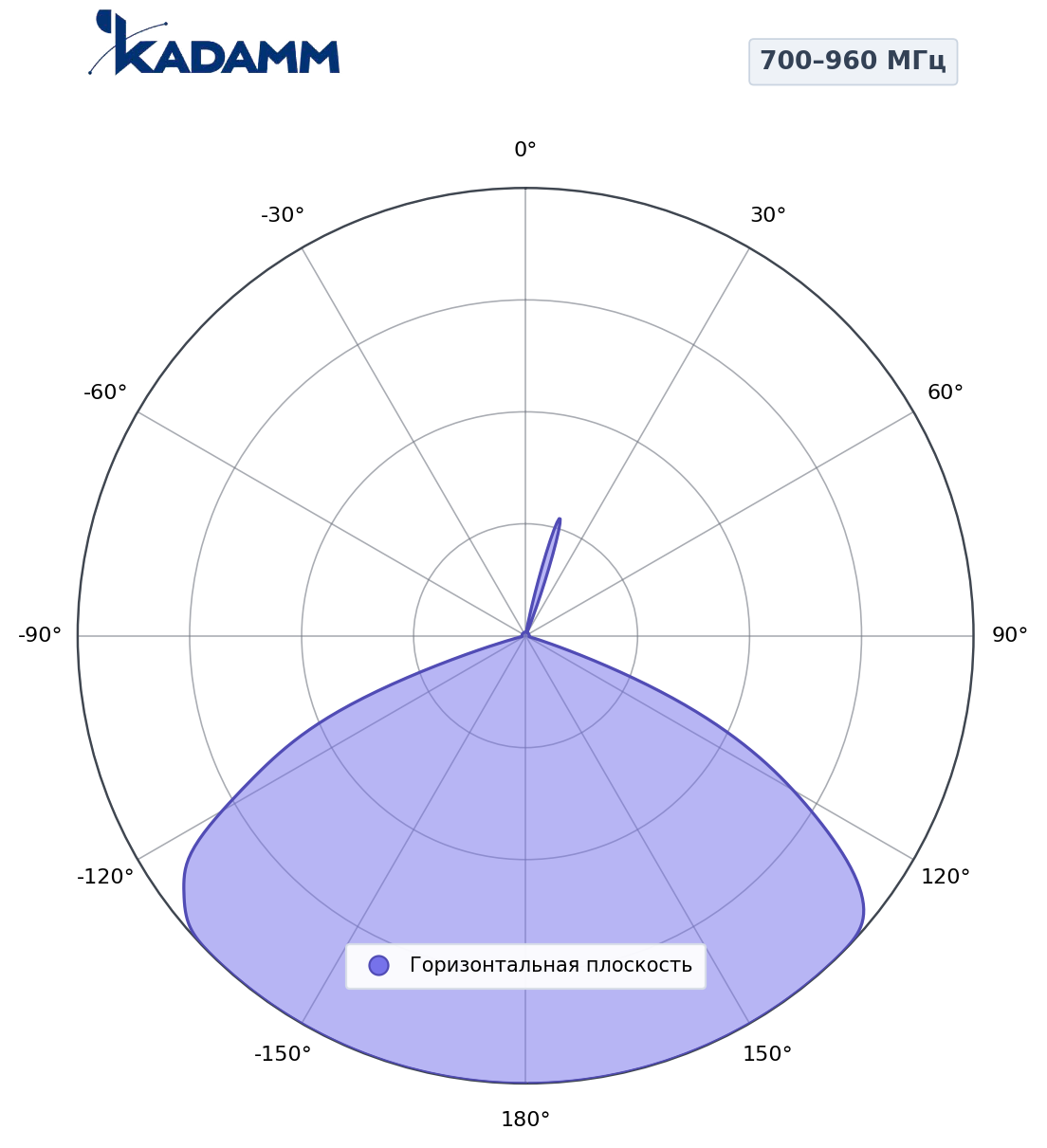

| Горизонтальный угол излучения (−3 дБ) | 100° | 85° | 65° | 50° |
| Вертикальный угол излучения (−3 дБ) | 90° | 82° | 60° | 45° |
| Поляризация | Вертикальная | |||
| PIM, 3-го порядка (2×20 Вт) | ≤ −153 дБс | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная входная мощность | 50 Вт | |||
| Защита от молний | Заземление постоянным током | |||
Механические характеристики
| Параметр | Значение |
|---|---|
| Радиочастотные разъёмы | N Female / 4.3-10 Female |
| Габариты | 180 × 158 × 60 мм |
| Вес | ≈ 0,4 кг |
| Материал отражателя | Алюминий |
| Материал оболочки | ABS (с защитой от ультрафиолетового излучения) |
| Рабочая температура | −40°C…+65°C |
Варианты заказа
| Артикул | Описание |
|---|---|
| AP-657938V68S01-43F | Антенна с 12‑дюймовым коаксиальным пигтейлом с разъёмом 4.3-10 Female |
| AP-657938V68S01-NF | Антенна с 12‑дюймовым коаксиальным пигтейлом с разъёмом N‑Type Female |
Дополнительная информация
- Тип кабеля и типоразмеры разъёмов зависят от выбранной конфигурации антенны.
- Выбирайте подходящий кабель и разъёмы в зависимости от используемой системы распространения сигнала.
Промышленное оборудование Kadamm AP-657938V68S01 Панельная внутренняя антенна 790-3800 МГц от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
