Внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS) с вертикальной поляризацией: 2400–2500 / 5150–5850 МГц, 2 порта.
Антенна КАДАММ I-ATO5-2400/5850M-2 — внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): рабочими полосами 2400–2500 и 5150–5850 МГц, вертикальной поляризацией, 2 портами.
Коэффициент усиления 3–5 дБи по диапазонам, ширина ДН в вертикальной плоскости 50–65°. Габариты Ø145 × 36,5 мм, масса 0,3 кг. КСВН не более 2,0.

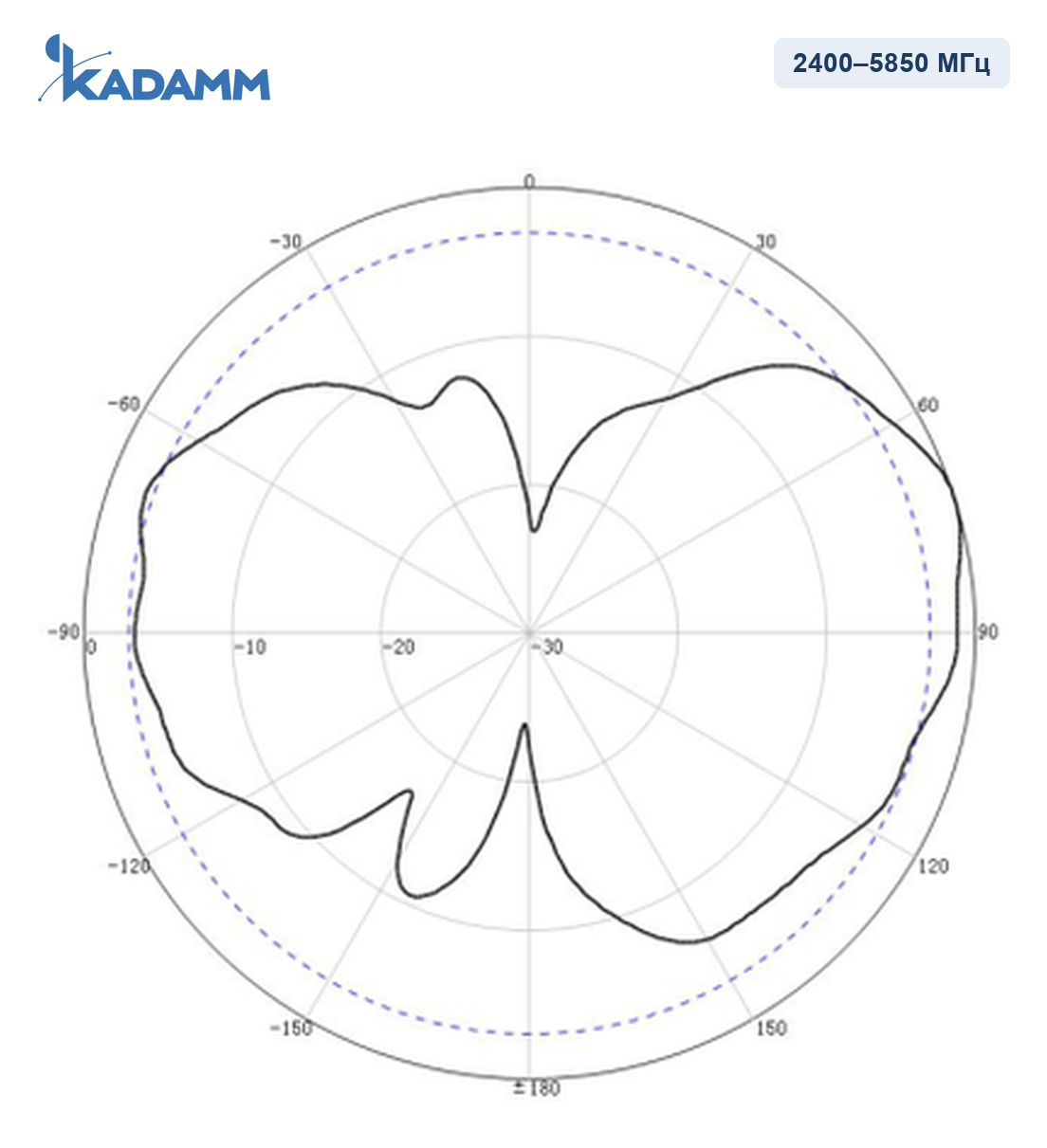

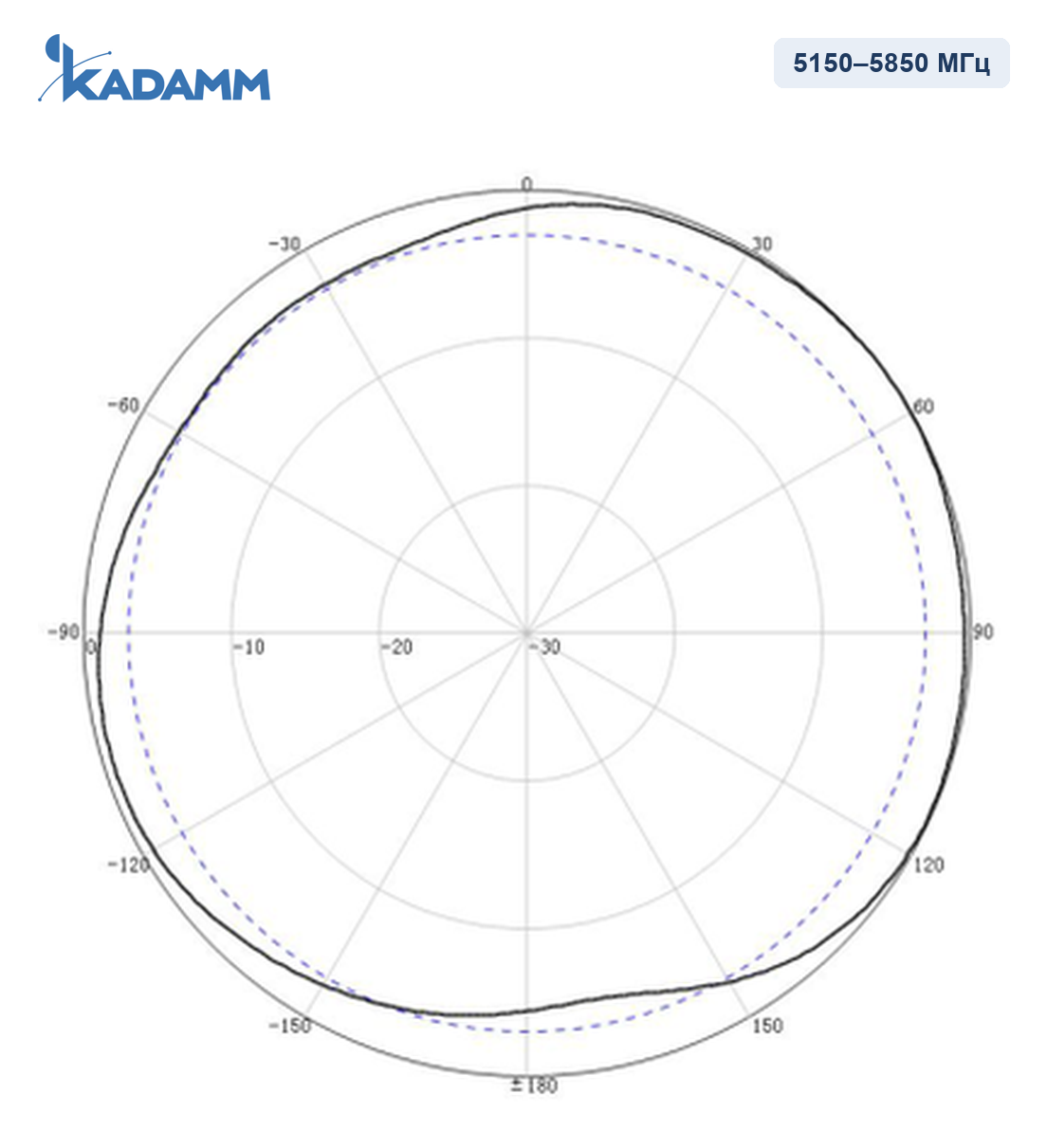

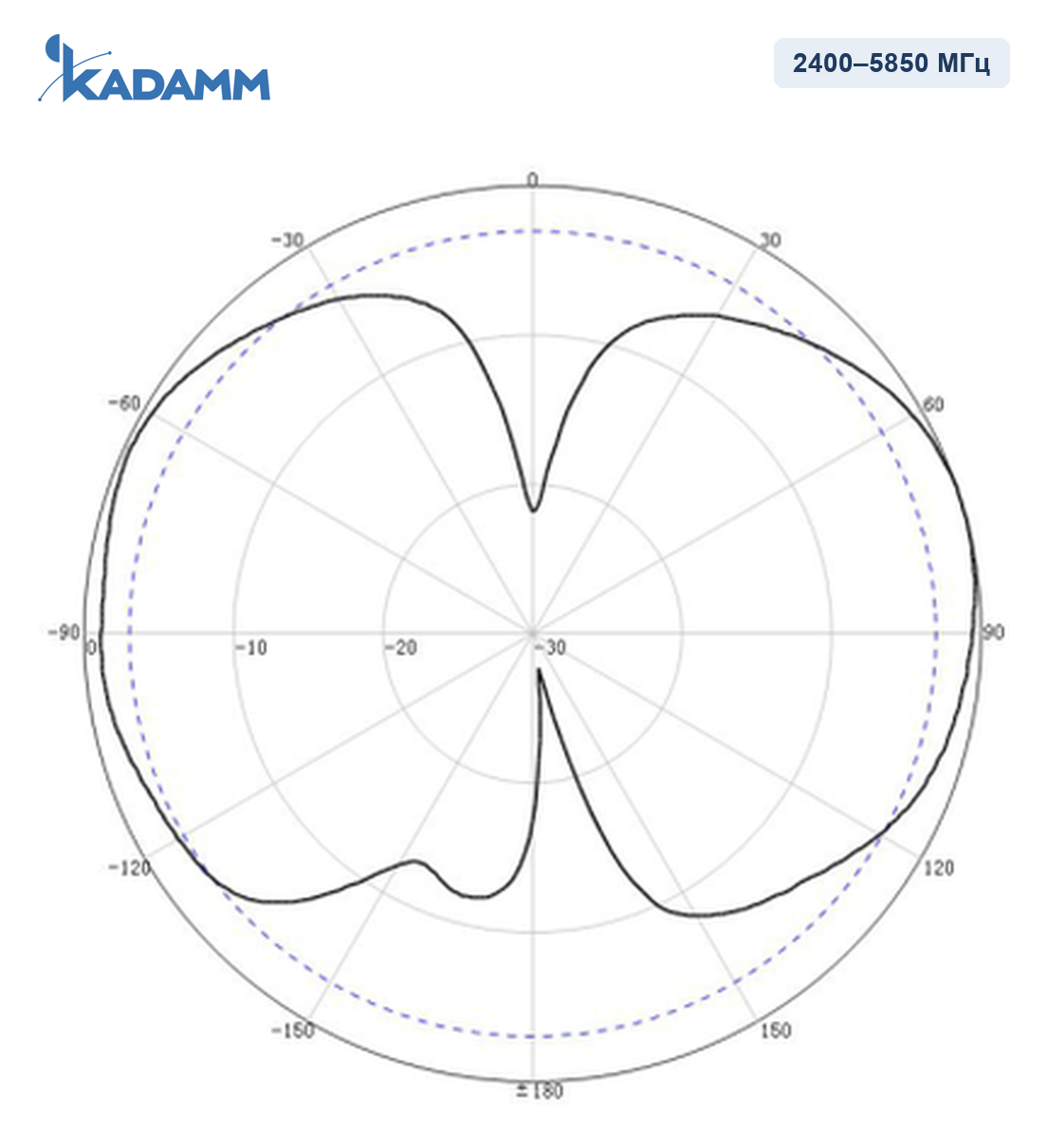

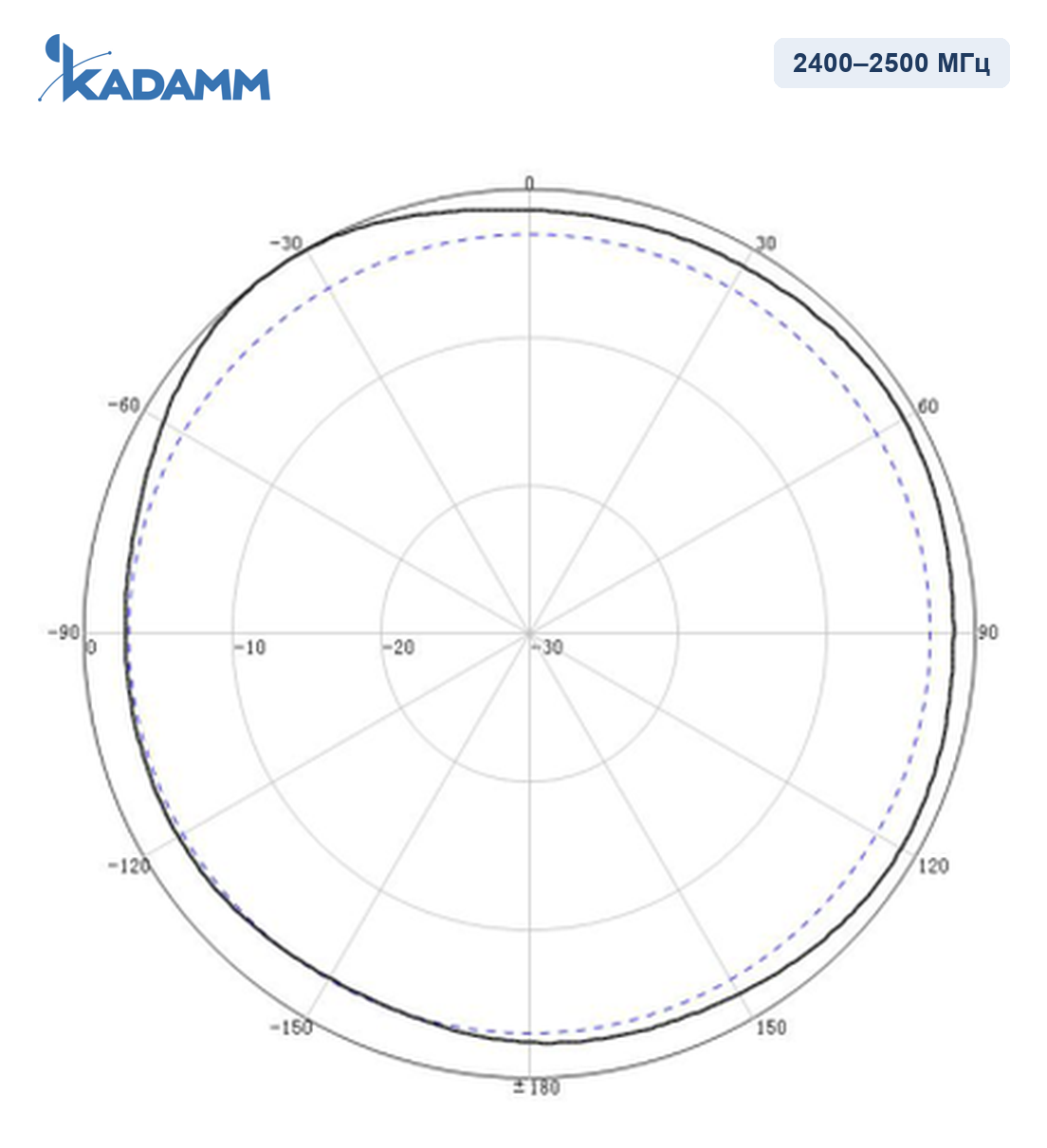

Диаграммы направленности KADAMM I-ATO5-2400/5850M-2 в полосах 2400–2500 МГц, 2400–5850 МГц, 5150–5850 МГц — нормированные, в полярных координатах.
| Параметр | 2400–2500 МГц | 5150–5850 МГц |
|---|---|---|
| Диапазон частот | 2400–2500 / 5150–5850 МГц | |
| Коэффициент усиления, дБи | 3 | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65° | 50° |
| Поляризация | Вертикальная | |
| КСВН | ≤2,0 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 50 Вт | |
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø145 × 36,5 мм |
| Размеры упаковки | 128 × 128 × 134 мм |
| Масса антенны | 0,3 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø2400–2500 мм |
Круговая диаграмма с усилением 5 дБи — покрытие помещения от точки на потолке (DAS).
Антенна КАДАММ I-ATO5-2400/5850M-2, монтажный комплект на трубу Ø2400–2500 мм.
| Параметр | I-ATO5-2400/5850M-2 | AP-657938HV58M01 | AP-657938V68S01 | ABD-757938V56S01 | AP-757938V68S02 | I-ATP7-790/2700M90 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2400–2500 / 5150–5850 МГц | 790–960 / 1710–2700 / 3300–3800 МГц | 790–960 / 1710–2700 / 3300–3800 МГц | 790–960 / 1710–2700 / 3300–3800 МГц | 698–960 / 1710–2700 / 3300–3800 МГц | 790–960 / 1710–2700 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 67° | 75° | 74° | 75° | 90°/90° |
| Коэффициент усиления | 5 дБи | 8,5 дБи | 8 дБи | 6 дБи | 8 дБи | 7 дБи |
| Тип | потолочная ненаправленная (всенаправленная) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | двунаправленная антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATO5-2400/5850M-2 — 2400–2500 / 5150–5850 МГц.
У KADAMM I-ATO5-2400/5850M-2 — 2 × розетка N (IEC 61169-16), расположение — снизу; поляризация — вертикальная.
У KADAMM I-ATO5-2400/5850M-2 крепление на трубу Ø2400–2500 мм, размеры Ø145 × 36,5 мм, масса 0,3 кг.
У KADAMM I-ATO5-2400/5850M-2: диапазоны 2400–2500 / 5150–5850 МГц, усиление 5 дБи, ширина луча 360°, тип потолочная ненаправленная (всенаправленная) антенна. У KADAMM AP-657938HV58M01: диапазоны 790–960 / 1710–2700 / 3300–3800 МГц, усиление 8,5 дБи, ширина луча 67°, тип направленная внутренняя (indoor) антенна.
Артикул для заказа — KADAMM I-ATO5-2400/5850M-2, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATO5-2400/5850M-2 могут уточняться без уведомления.
Поставляем KADAMM I-ATO5-2400/5850M-2 — потолочная антенна Wi-Fi MIMO 2400–5850 МГц, 3–5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM I-ATO5-2400/5850M-2 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
