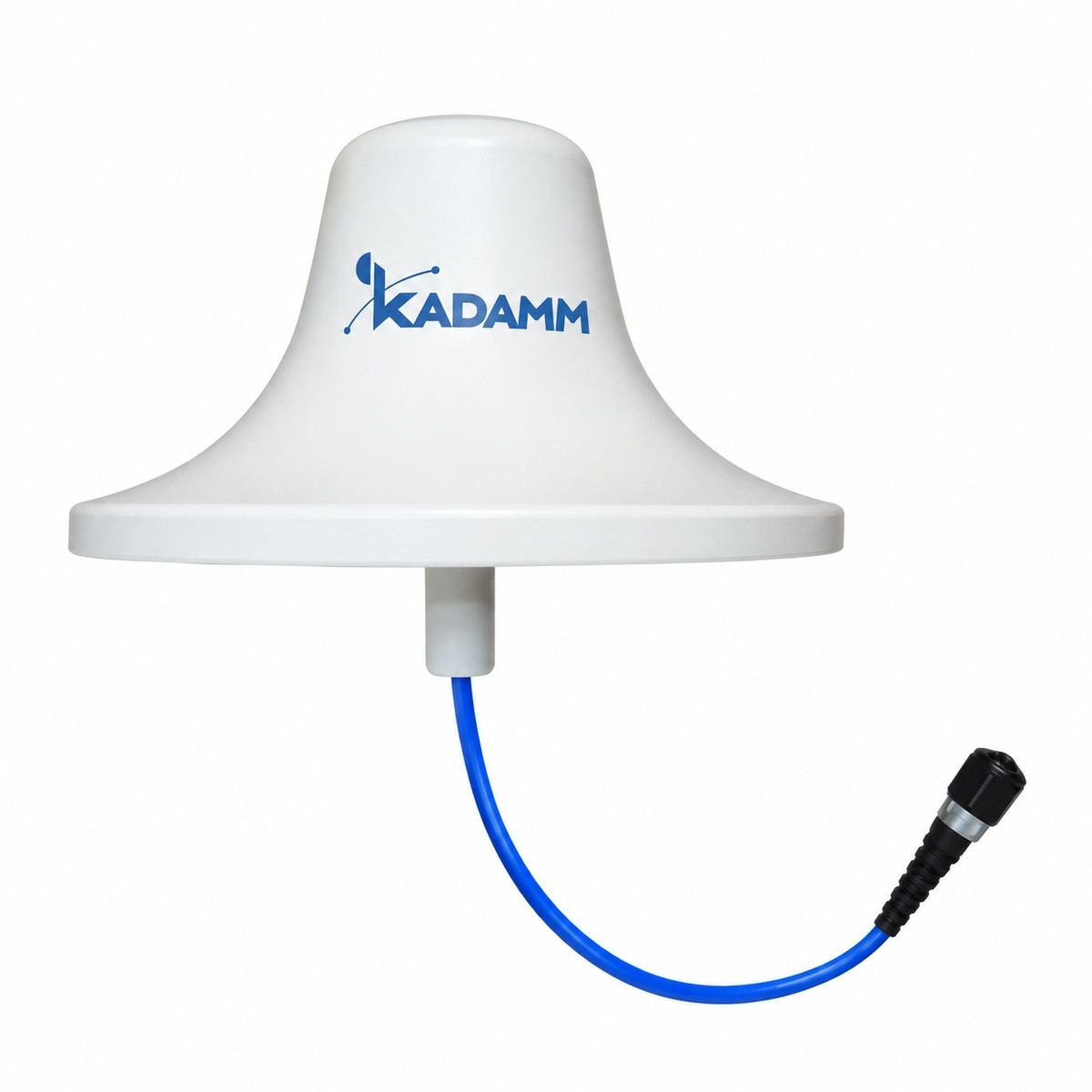

KADAMM I-ATO4-690/3800M — потолочная антенна 4G/5G MIMO 690–3800 МГц, 3,5 дБи

Внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS) с вертикальной поляризацией: 690–960 / 1710–2700 / 3000–3800 МГц, 1 порт.

690–960 / 1710–2700 / 3000–3800 МГц

Диапазон

3,5 дБи

Усиление

360°

Диаграмма (Г)

Вертикальная

Поляризация

О модели

Антенна КАДАММ I-ATO4-690/3800M — внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): рабочими полосами 690–960, 1710–2700 и 3000–3800 МГц, вертикальной поляризацией, 1 портом. Рабочие полосы перекрывают LTE 700 (APT), UMTS900, LTE 1800, LTE 2100, LTE TDD 2600, 5G NR 3,5 ГГц (диапазоны 3GPP B28, B8, B1, B38, B42, n78).

Коэффициент усиления 1,8–3,5 дБи по диапазонам. КСВН не более 2 / 1,5 / 1,5 / 2.

Ключевые особенности

Круговая диаграмма 360°Равномерное покрытие вокруг точки подвеса, 690–960 / 1710–2700 / 3000–3800 МГц, усиление 1,8–3,5 дБи по диапазонам.

Вертикальная поляризация1 порт.

Чистый трактКСВН не более 2 / 1,5 / 1,5 / 2.

Мощность и защитаДо 50 Вт на порт.

Всепогодное исполнениеРадом — ABS-пластик, рабочая температура −40…+55 °C.

Электрические характеристики

Параметр	690–806 МГц	806–960 МГц	1710–2700 МГц	3000–3800 МГц
Диапазон частот	690–960 / 1710–2700 / 3000–3800 МГц
Коэффициент усиления, дБи	1,8 ± 0,5	2,0 ± 0,5	3,5 ± 1,0	3,5 ± 1,0
Поляризация	Вертикальная
КСВН	≤2 ≤1,5 ≤1,5 ≤2
Входное сопротивление	50 Ом
Максимальная мощность на порт	50 Вт

Механические характеристики

Параметр	Значение
Материал радома	ABS-пластик
Рабочая температура	−40…+55 °C

Поддерживаемые диапазоны 3GPP

Диапазон	Частоты	Дуплекс	Технологии
B28 / n28	UL 703–748 / DL 758–803 МГц	FDD	LTE 700 (APT)
B5 / n5	UL 824–849 / DL 869–894 МГц	FDD	LTE 850
B8 / n8	UL 880–915 / DL 925–960 МГц	FDD	GSM900, UMTS900, LTE 900
B3 / n3	UL 1710–1785 / DL 1805–1880 МГц	FDD	GSM1800, LTE 1800
B1 / n1	UL 1920–1980 / DL 2110–2170 МГц	FDD	UMTS2100, LTE 2100
B40 / n40	2300–2400 МГц	TDD	LTE TDD 2300
B7 / n7	UL 2500–2570 / DL 2620–2690 МГц	FDD	LTE 2600
B38 / n38	2570–2620 МГц	TDD	LTE TDD 2600
B41 / n41	2496–2690 МГц	TDD	LTE/NR TDD 2600 (полный)
B42 / n78	3400–3600 МГц	TDD	LTE/NR 3500
B43 / n78	3600–3800 МГц	TDD	LTE/NR 3700
n78	3300–3800 МГц	TDD	5G NR 3,5 ГГц

Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.

Стандарты и протоколы

✓

3GPP TS 36.101 / 38.101-1 — рабочие полосы перекрывают диапазоны B28/n28, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78

Применение

KADAMM I-ATO4-690/3800M работает в полосах 690–806 / 806–960 / 1710–2700 / 3000–3800 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 700 (APT), LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100 (диапазоны 3GPP B28/n28, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78 и др.). Распределённые антенные системы (DAS) в торговых центрах, офисах, гостиницах, паркингах и на транспорте: равномерное покрытие открытых помещений при монтаже на подвесной потолок (LTE 700 (APT), UMTS900, LTE 1800, LTE 2100, LTE TDD 2600, 5G NR 3,5 ГГц).

Комплект поставки

Антенна КАДАММ I-ATO4-690/3800M, монтажный комплект.

Сравнение с похожими антеннами KADAMM

Параметр	I-ATO4-690/3800M	I-ATO4-698/2700M	I-ATO4-698/3800M	I-ATO4-698/4000M	I-ATO4-617/7200M	I-ATO4-617/7125M
Фото
Диапазон частот	690–960 / 1710–2700 / 3000–3800 МГц	698–960 / 1710–2700 МГц	698–960 / 1710–2700 / 3300–3800 МГц	698–960 / 1710–2700 / 3300–4000 МГц	617–960 / 1695–2700 / 3300–4200 / 4800–7200 МГц	617–960 / 1350–2700 / 3300–4200 / 4800–7125 МГц
Поляризация	вертикальная	2×±45°	±45°	вертикальная	вертикальная	горизонтальная
Ширина ДН по уровню −3 дБ	360°	360°	360°	360°	360°	360°
Коэффициент усиления	3,5 дБи	4 дБи	4 дБи	5 дБи	4 дБи	6 дБи
Тип	потолочная ненаправленная (всенаправленная) антенна	потолочная ненаправленная (всенаправленная) антенна	потолочная ненаправленная (всенаправленная) антенна	потолочная ненаправленная (всенаправленная) антенна	потолочная ненаправленная (всенаправленная) антенна	потолочная ненаправленная (всенаправленная) антенна
Карточка	Эта модель	Открыть	Открыть	Открыть	Открыть	Открыть

Вопросы и ответы

Рабочие полосы KADAMM I-ATO4-690/3800M — 690–806 / 806–960 / 1710–2700 / 3000–3800 МГц — перекрывают диапазоны 3GPP B28/n28, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».

У KADAMM I-ATO4-690/3800M: диапазоны 690–960 / 1710–2700 / 3000–3800 МГц, усиление 3,5 дБи, поляризация вертикальная. У KADAMM I-ATO4-698/2700M: диапазоны 698–960 / 1710–2700 МГц, усиление 4 дБи, поляризация 2×±45°.
