Внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS) с вертикальной поляризацией: 698–960 / 1710–2700 / 3300–4000 МГц, 1 порт.

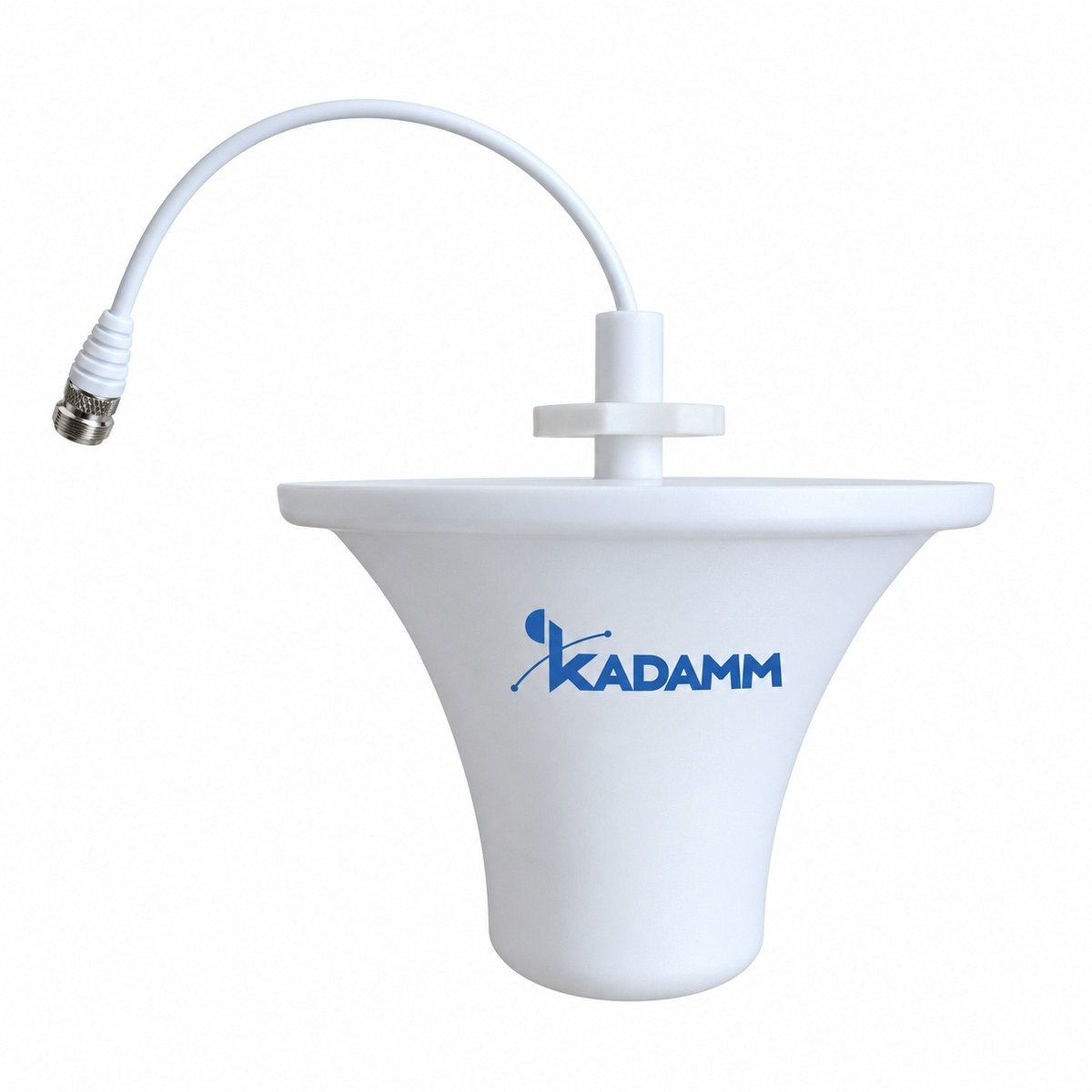

Антенна КАДАММ I-ATO3-698/4000M — внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): рабочими полосами 698–960, 1710–2700 и 3300–4000 МГц, вертикальной поляризацией, 1 портом. Рабочие полосы перекрывают LTE 850, LTE 900, LTE 1800, LTE TDD 2300, LTE TDD 2600, 5G NR 3,5 ГГц (диапазоны 3GPP B5, B3, B40, B38, B42, n78).
Коэффициент усиления 2–3 дБи по диапазонам, ширина ДН в вертикальной плоскости 45–85°. Габариты Ø174 × 130 мм, масса 0,3 кг. КСВН не более 1,8 / 1,5.
| Параметр | 698–800 МГц | 800–960 МГц | 1710–2700 МГц | 3300–4000 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–4000 МГц | |||
| Коэффициент усиления, дБи | 2 ± 1 | 2 ± 1 | 3 ± 1 | 3 ± 1 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 85° | 85° | 55° | 45° |
| Поляризация | Вертикальная | |||
| КСВН | ≤1,8 ≤1,5 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 50 Вт | |||
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | Ø174 × 130 мм |
| Масса антенны | 0,3 кг |
| Материал радома | PS |
| Рабочая температура | −40…+60 °C |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM I-ATO3-698/4000M работает в полосах 698–800 / 800–960 / 1710–2700 / 3300–4000 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78 и др.). Распределённые антенные системы (DAS) в торговых центрах, офисах, гостиницах, паркингах и на транспорте: равномерное покрытие открытых помещений при монтаже на подвесной потолок (LTE 850, LTE 900, LTE 1800, LTE TDD 2300, LTE TDD 2600, 5G NR 3,5 ГГц).
Антенна КАДАММ I-ATO3-698/4000M, монтажный комплект.
| Параметр | I-ATO3-698/4000M | I-ATO3-617/6000M | I-ATO4-617/3800M | I-ATO4-617/7125M | I-ATO4-617/7200M | I-ATO4-690/3800M |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–960 / 1710–2700 / 3300–4000 МГц | 617–960 / 1710–2700 / 3300–4000 / 4900–6000 МГц | 617–960 / 1710–2700 / 3300–3800 МГц | 617–960 / 1350–2700 / 3300–4200 / 4800–7125 МГц | 617–960 / 1695–2700 / 3300–4200 / 4800–7200 МГц | 690–960 / 1710–2700 / 3000–3800 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | горизонтальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 3 дБи | 5 дБи | 4 дБи | 6 дБи | 4 дБи | 3,5 дБи |
| Тип | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATO3-698/4000M — 698–800 / 800–960 / 1710–2700 / 3300–4000 МГц — перекрывают диапазоны 3GPP B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM I-ATO3-698/4000M — розетка N или 4.3-10 (IEC 61169-54); поляризация — вертикальная.
У KADAMM I-ATO3-698/4000M размеры Ø174 × 130 мм, масса 0,3 кг.
У KADAMM I-ATO3-698/4000M: диапазоны 698–960 / 1710–2700 / 3300–4000 МГц, усиление 3 дБи. У KADAMM I-ATO3-617/6000M: диапазоны 617–960 / 1710–2700 / 3300–4000 / 4900–6000 МГц, усиление 5 дБи.
Артикул для заказа — KADAMM I-ATO3-698/4000M, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATO3-698/4000M могут уточняться без уведомления.
Поставляем KADAMM I-ATO3-698/4000M — потолочная антенна 4G/5G MIMO 698–4000 МГц, 3 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
