Внутренняя направленная антенна настенного крепления для распределённых антенных систем с двумя линейными поляризациями (V+H): 840–930 / 1160–1300 / 1550–1630 / 2400–2500 / 4900–5350 / 5640–6000 МГц, 7 портов.

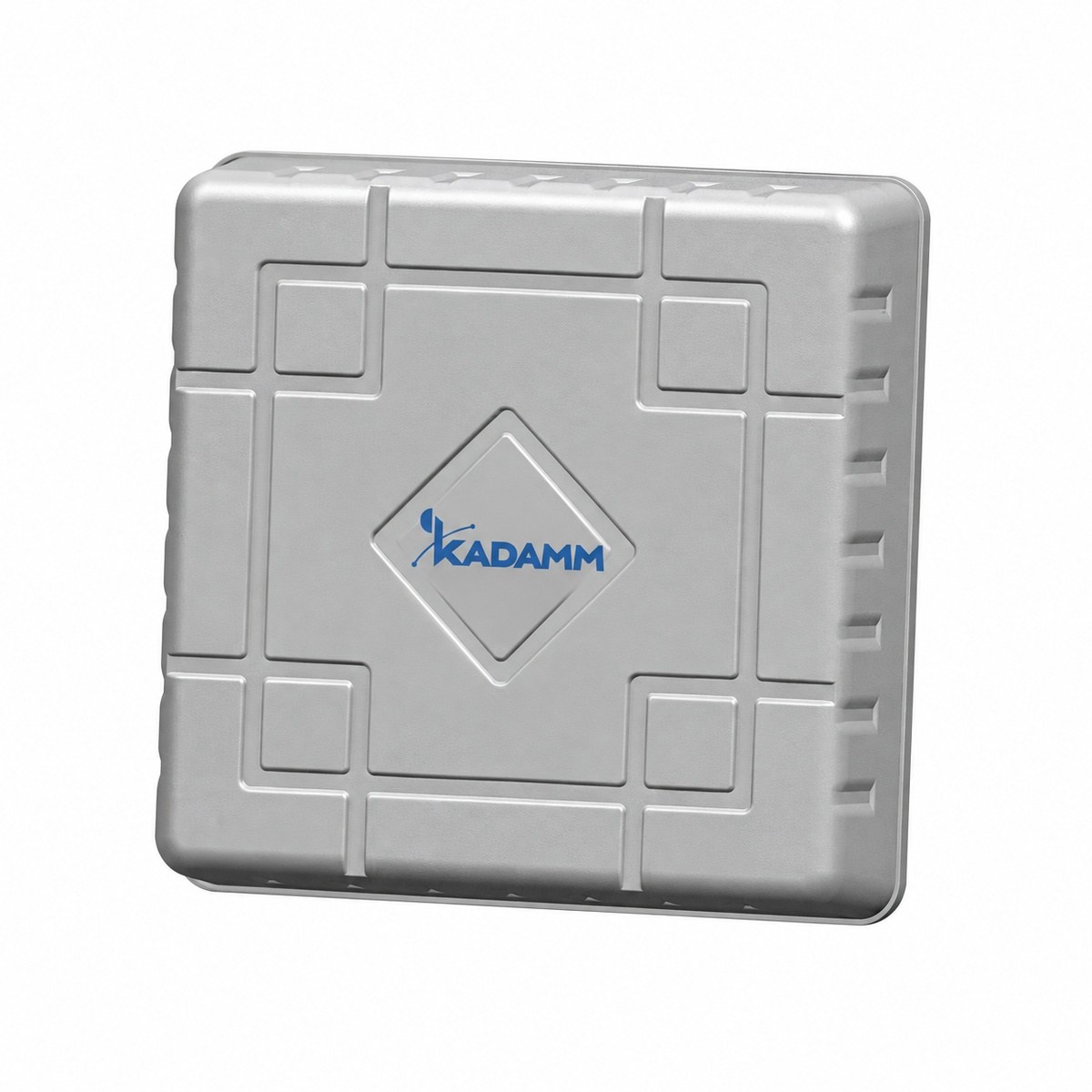

Антенна КАДАММ I-ATP14-840/6000S — внутренняя направленная антенна настенного крепления для распределённых антенных систем: рабочими полосами 840–930, 1160–1300, 1550–1630, 2400–2500, 4900–5350 и 5640–6000 МГц, двумя линейными поляризациями (V+H), 7 портами.
Коэффициент усиления 8–14 дБи по диапазонам, ширина ДН в вертикальной плоскости 22–55°. Габариты 457 × 457 × 120 мм, масса 5 кг. КСВН не более 1,5 (840–2500 МГц), 2 (4900–6000 МГц).
| Параметр | 840–930 МГц | 1160–1300 МГц | 1550–1630 МГц | 2400–2500 МГц | 4900–5350 МГц | 5640–6000 МГц |
|---|---|---|---|---|---|---|
| Диапазон частот | 840–930 / 1160–1300 / 1550–1630 / 2400–2500 / 4900–5350 / 5640–6000 МГц | |||||
| Коэффициент усиления, дБи | 8–8,5 | 8 | 8 | 12,5 | 13,5 | 14 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50–85° | 55° | 55° | 22° | 25° | 25° |
| Поляризация | Две линейные (V+H) | |||||
| КСВН | ≤1,5 (840–2500 МГц), ≤2 (4900–6000 МГц) | |||||
| Входное сопротивление | 50 Ом | |||||
| Максимальная мощность на порт | 100 Вт | |||||
| Параметр | Значение |
|---|---|
| Разъёмы | 7 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 457 × 457 × 120 мм |
| Размеры упаковки | 550 × 510 × 180 мм |
| Масса антенны | 5 кг |
| Материал радома | атмосферостойкий |
KADAMM I-ATP14-840/6000S работает в полосах 840–930 / 1160–1300 / 1550–1630 / 2400–2500 / 4900–5350 / 5640–6000 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; BeiDou B1; GPS L1 / Galileo E1; ГЛОНАСС L1; GPS L5 / Galileo E5a. Направленная антенна, усиление 14 дБи — связь с удалённой точкой или покрытие выбранного сектора.
Антенна КАДАММ I-ATP14-840/6000S, монтажный комплект.
| Параметр | I-ATP14-840/6000S | I-ATP10-698/2700S | I-ATP9-698/3800 | I-ATP9-617/3800S | I-ATP8-698/4000M | I-ATP8-698/3800A |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 840–930 / 1160–1300 / 1550–1630 / 2400–2500 / 4900–5350 / 5640–6000 МГц | 698–960 / 1710–2700 МГц | 698–960 / 1710–2700 / 3300–3800 МГц | 617–960 / 1710–2700 / 3300–3800 МГц | 698–960 / 1710–2700 / 3300–4000 МГц | 698–960 / 1710–2700 / 3300–3800 МГц |
| Поляризация | две линейные (V+H) | вертикальная | вертикальная | ±45° | ±45° | вертикальная |
| Ширина ДН по уровню −3 дБ | — | 55° | 85°/75°/60° | 80° | 75° | 68° |
| Коэффициент усиления | 14 дБи | 14 дБи | 9 дБи | 9 дБи | 9 дБи | 8 дБи |
| Тип | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATP14-840/6000S — 840–930 / 1160–1300 / 1550–1630 / 2400–2500 / 4900–5350 / 5640–6000 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; BeiDou B1; GPS L1 / Galileo E1; ГЛОНАСС L1; GPS L5 / Galileo E5a.
У KADAMM I-ATP14-840/6000S — 7 × розетка N (IEC 61169-16), расположение — сзади; поляризация — две линейные (v+h).
У KADAMM I-ATP14-840/6000S размеры 457 × 457 × 120 мм, масса 5 кг.
У KADAMM I-ATP14-840/6000S: диапазоны 840–930 / 1160–1300 / 1550–1630 / 2400–2500 / 4900–5350 / 5640–6000 МГц, поляризация две линейные (V+H). У KADAMM I-ATP10-698/2700S: диапазоны 698–960 / 1710–2700 МГц, поляризация вертикальная.
Артикул для заказа — KADAMM I-ATP14-840/6000S, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATP14-840/6000S могут уточняться без уведомления.
Поставляем KADAMM I-ATP14-840/6000S — внутренняя панельная антенна 840–6000 МГц, 8–14 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
