Внутренняя направленная антенна настенного крепления для распределённых антенных систем: 698–960 / 1710–2700 / 3300–3800 МГц, вертикальной поляризацией, 1 порт.

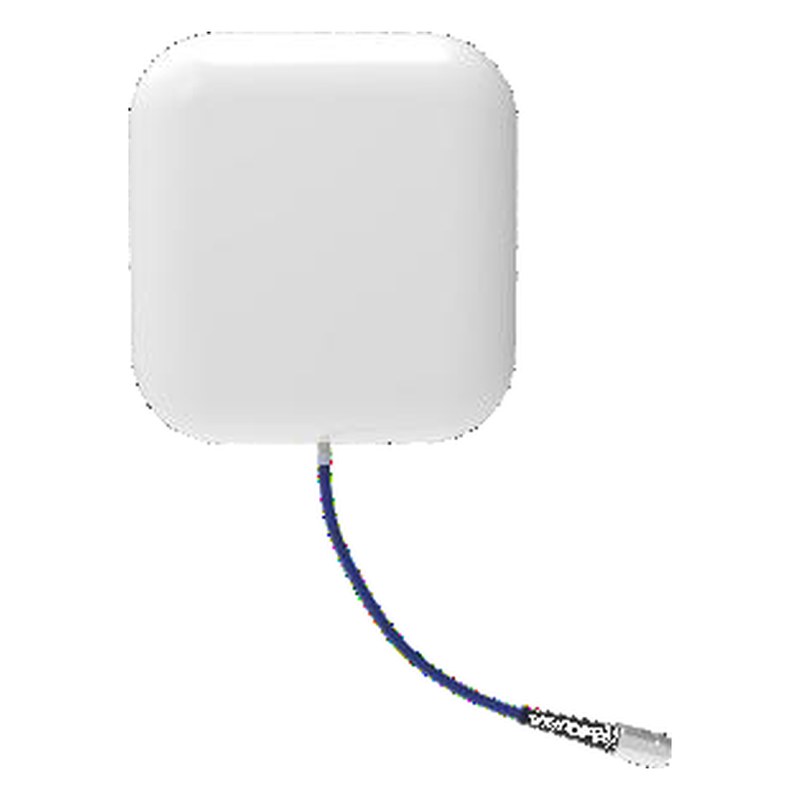

Антенна КАДАММ I-ATP9-698/3800 — внутренняя направленная антенна настенного крепления для распределённых антенных систем: рабочими полосами 698–960, 1710–2700 и 3300–3800 МГц, вертикальной поляризацией, 1 портом. Рабочие полосы перекрывают LTE 700 (APT), GSM900, GSM1800, LTE 2100, LTE TDD 2600, 5G NR 3,5 ГГц (диапазоны 3GPP B28, B5, B1, B7, B42, n78).
Коэффициент усиления 8–9 дБи по диапазонам, ширина ДН в горизонтальной плоскости 60–85°, в вертикальной 30–70°. Габариты 440 × 210 × 65 мм, масса 0,55 кг. Интермодуляция IM3 не выше −150@2 x 43 дБм, КСВН не более 1,8.
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | 8 ± 1 | 9 ± 1 | 9 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85 ± 15° | 75 ± 15° | 60 ± 15° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 70° | 60° | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥13 | ≥18 | ≥13 |
| Поляризация | Вертикальная | ||
| КСВН | ≤1,8 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150@2 x 43 дБм | ||
| Входное сопротивление (импеданс) | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка N |
| Размеры (В × Ш × Г) | 440 × 210 × 65 мм |
| Масса антенны | 0,55 кг |
| Материал радома | ABS, White, RAL9003 |
| Рабочая температура | −10…+45 °C |
| Крепление на трубу | Pole mounting мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Распределённые антенные системы (DAS): вытянутые помещения, коридоры, тоннели, торговые залы с монтажом на стену или колонну, покрытие в заданном направлении без излучения «назад» (LTE 700 (APT), GSM900, GSM1800, LTE 2100, LTE TDD 2600, 5G NR 3,5 ГГц).
Антенна КАДАММ I-ATP9-698/3800, крепление: Pole mounting..
| Параметр | I-ATP9-698/3800 | I-ATP8-698/4000M | I-ATP8-698/3800A | I-ATP8-698-2700M | I-ATP8-698/2700S | K81703846M |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 МГц | — | — | — | — | 698–960 МГц 1710–2700 МГц 3400–3800 МГц |
| Поляризация | вертикальная | — | — | — | — | ±45° |
| Ширина ДН по уровню −3 дБ | 85°/75°/60° | — | — | — | — | 100°/90°/80° |
| Коэффициент усиления | 9 дБи | — | — | — | — | 4/5/6 дБи |
| Тип | направленная внутренняя (indoor) антенна | — | — | — | — | indoor |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
DAS (Distributed Antenna System) — распределённая антенная система: сигнал базовой станции или репитера делится и подаётся по кабелю на множество маломощных антенн внутри здания. Потолочные всенаправленные антенны ставят в открытых залах, направленные настенные — в коридорах и вытянутых помещениях.
Задача внутренней антенны — равномерно осветить помещение вокруг себя, а не сфокусировать луч. Усиление 2–8 дБи достаточно, ёмкость и покрытие набираются числом антенн и правильным делением мощности.
В DAS через одну антенну проходят сигналы нескольких операторов и технологий одновременно. Продукты интермодуляции на плохих контактах попадают в приёмные полосы и снижают чувствительность всей системы, поэтому уровень IM3 порядка −150 дБн — обязательное требование.
Для MIMO нужны два порта с развязанными излучателями: это модели с кросс-поляризацией ±45° или двухпортовые. Однопортовая антенна с вертикальной поляризацией работает в режиме SISO либо в паре со второй антенной, разнесённой в пространстве.
На подвесной потолок через отверстие под кабель, штатный крепёж входит в комплект; при бетонном перекрытии используют накладное крепление. Корпус из ABS-пластика рассчитан на помещения без прямого воздействия осадков.
Зависит от планировки и материала перегородок. Ориентир для открытого офиса: одна потолочная антенна на 300–600 м², в коридорах и залах с перегородками шаг меньше. Точный расчёт делается по энергетике линии DAS и уровню сигнала на границе зоны.
Артикул для заказа: KADAMM I-ATP9-698/3800. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
Промышленное оборудование KADAMM I-ATP9-698/3800 — внутренняя направленная антенна 698–960 / 1710–2700 / 3300–3800 МГц, 9 дБи, 1 порт от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
