Внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): 790–960 / 1710–2700 / 3300–3800 МГц, горизонтальной поляризацией, 2 порта.

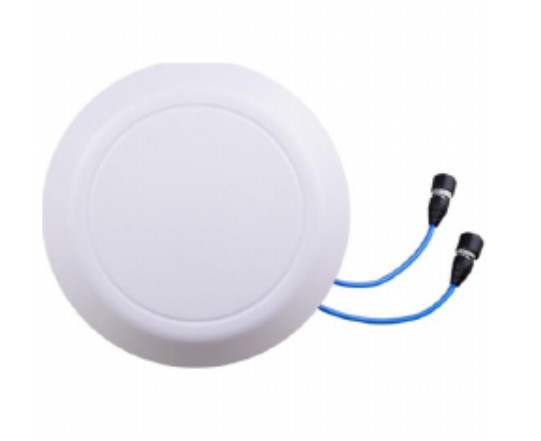

Антенна КАДАММ AO-7938V24M01 — внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): рабочими полосами 790–960, 1710–2700 и 3300–3800 МГц, горизонтальной поляризацией, 2 портами. Рабочие полосы перекрывают LTE 800, UMTS900, LTE 1800, LTE 2100, LTE TDD 2600, 5G NR 3,5 ГГц (диапазоны 3GPP B20, B8, B1, B38, B42, n78).
Коэффициент усиления 2,5–5 дБи по диапазонам. Интермодуляция IM3 не выше −153 дБн, КСВН не более 2,0 / 1,8 / 1,8 / 1,8.
| Параметр | 790–806 МГц | 806–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|---|
| Диапазон частот | 790–960 / 1710–2700 / 3300–3800 МГц | |||
| Коэффициент усиления, дБи | 2,5 | 3,5 | 4,5 | 5,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | (360)° | |||
| Поляризация | Горизонтальная | |||
| КСВН | 2,0 | 1,8 | 1,8 | 1,8 |
| Развязка между входами, дБ | >16 | >17 | >20 | >22 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −153 | |||
| Входное сопротивление (импеданс) | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 или 2 x розетка N (IEC 61169-54) |
| Масса антенны | 0,41 кг |
| Материал радома | УФ-стабилизированный ABS-пластик |
| Рабочая температура | −40…+65 °C |
| Крепление | саморезами |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Распределённые антенные системы (DAS) в торговых центрах, офисах, гостиницах, паркингах и на транспорте: равномерное покрытие открытых помещений при монтаже на подвесной потолок (LTE 800, UMTS900, LTE 1800, LTE 2100, LTE TDD 2600, 5G NR 3,5 ГГц).
Антенна КАДАММ AO-7938V24M01, крепёж для монтажа саморезами.
| Параметр | AO-7938V24M01 | АО-7938В24С01 | K81702725S | K81702734M | K81702758S | K81702778M |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 790–960 / 1710–2700 / 3300–3800 МГц | 790–3800 МГц | 698–960 МГц 1710–2700 МГц | 698–960 МГц 1710–2700 МГц | 698–960 МГц 1710–2700 МГц | 698–960 МГц 1710–2700 МГц |
| Поляризация | горизонтальная | — | вертикальная | 2×±45° | вертикальная | ±45° |
| Ширина ДН по уровню −3 дБ | 360° | — | 360° | — | — | — |
| Коэффициент усиления | 5 дБи | 2–4 дБи | 2/5 дБи | 3/4 дБи | 5/8 дБи | 7/8 дБи |
| Тип | потолочная ненаправленная (всенаправленная) антенна | ненаправленная | ненаправленная, потолочная, indoor | ненаправленная, потолочная | indoor | indoor |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
DAS (Distributed Antenna System) — распределённая антенная система: сигнал базовой станции или репитера делится и подаётся по кабелю на множество маломощных антенн внутри здания. Потолочные всенаправленные антенны ставят в открытых залах, направленные настенные — в коридорах и вытянутых помещениях.
Задача внутренней антенны — равномерно осветить помещение вокруг себя, а не сфокусировать луч. Усиление 2–8 дБи достаточно, ёмкость и покрытие набираются числом антенн и правильным делением мощности.
В DAS через одну антенну проходят сигналы нескольких операторов и технологий одновременно. Продукты интермодуляции на плохих контактах попадают в приёмные полосы и снижают чувствительность всей системы, поэтому уровень IM3 порядка −150 дБн — обязательное требование.
Для MIMO нужны два порта с развязанными излучателями: это модели с кросс-поляризацией ±45° или двухпортовые. Однопортовая антенна с вертикальной поляризацией работает в режиме SISO либо в паре со второй антенной, разнесённой в пространстве.
На подвесной потолок через отверстие под кабель, штатный крепёж входит в комплект; при бетонном перекрытии используют накладное крепление. Корпус из ABS-пластика рассчитан на помещения без прямого воздействия осадков.
Зависит от планировки и материала перегородок. Ориентир для открытого офиса: одна потолочная антенна на 300–600 м², в коридорах и залах с перегородками шаг меньше. Точный расчёт делается по энергетике линии DAS и уровню сигнала на границе зоны.
Артикул для заказа: KADAMM AO-7938V24M01. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
Промышленное оборудование KADAMM AO-7938V24M01 — многодиапазонная потолочная антенна 790–960 / 1710–2700 / 3300–3800 МГц, 5 дБи, 2 порта от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
Файлы для скачивания:
KADAMM AO-7938V24M01 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
