Внутренняя направленная антенна настенного крепления для распределённых антенных систем: 698–960 / 1710–2700 / 3300–4000 / 4800–6000 МГц, кросс-поляризацией ±45°, 2 порта.
Антенна КАДАММ I-ATP7-698/6000M — внутренняя направленная антенна настенного крепления для распределённых антенных систем: рабочими полосами 698–960, 1710–2700, 3300–4000 и 4800–6000 МГц, кросс-поляризацией ±45°, 2 портами. Рабочие полосы перекрывают LTE 700 (APT), GSM900, GSM1800, LTE 2100, LTE TDD 2600, 5G NR 3,5 ГГц (диапазоны 3GPP B28, B5, B1, B7, B42, n78), возможно MIMO 2×2.
Коэффициент усиления 6–8 дБи по диапазонам, ширина ДН в горизонтальной плоскости 50–85°, в вертикальной 35–80°. Габариты 306 × 250 × 86 мм, масса 1,2 кг. Интермодуляция IM3 не выше −153 −153 −153, КСВН не более 1,8 / 2,2.
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–4000 МГц | 4800–6000 МГц |
|---|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–4000 / 4800–6000 МГц | |||
| Коэффициент усиления, дБи | 6 | 7 | 8 | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85°° | 70°° | 75°° | 50°° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75°° | 60°° | 80°° | 35°° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 15 | 20 | 25 | 18 |
| Поляризация | ±45° | |||
| КСВН | 1,8 2,2 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −153 −153 −153 | |||
| Входное сопротивление (импеданс) | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 306 × 250 × 86 мм |
| Масса антенны | 1,2 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый (RAL 9003) |
| Рабочая температура | −40…+70 °C |
| Крепление на трубу | Wall Mounting мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Распределённые антенные системы (DAS): вытянутые помещения, коридоры, тоннели, торговые залы с монтажом на стену или колонну, покрытие в заданном направлении без излучения «назад» (LTE 700 (APT), GSM900, GSM1800, LTE 2100, LTE TDD 2600, 5G NR 3,5 ГГц).
Антенна КАДАММ I-ATP7-698/6000M, крепление: настенноеing.

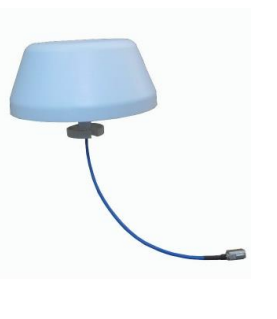

| Параметр | I-ATP7-698/6000M | I-ATP7-698/4000A | I-ATP7-698/2700A | AO-7938V24M01 | АО-7938В24С01 | K81702725S |
|---|---|---|---|---|---|---|
| Фото | |  |  |  |  |  |
| Диапазон частот | 698–960 / 1710–2700 / 3300–4000 / 4800–6000 МГц | — | — | 790–3800 МГц | 790–3800 МГц | 698–960 МГц 1710–2700 МГц |
| Поляризация | ±45° | — | — | — | — | вертикальная |
| Ширина ДН по уровню −3 дБ | 70° | — | — | — | — | 360° |
| Коэффициент усиления | 8 дБи | — | — | — | 2–4 дБи | 2/5 дБи |
| Тип | направленная внутренняя (indoor) антенна | — | — | ненаправленная, потолочная | ненаправленная | ненаправленная, потолочная, indoor |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
DAS (Distributed Antenna System) — распределённая антенная система: сигнал базовой станции или репитера делится и подаётся по кабелю на множество маломощных антенн внутри здания. Потолочные всенаправленные антенны ставят в открытых залах, направленные настенные — в коридорах и вытянутых помещениях.
Задача внутренней антенны — равномерно осветить помещение вокруг себя, а не сфокусировать луч. Усиление 2–8 дБи достаточно, ёмкость и покрытие набираются числом антенн и правильным делением мощности.
В DAS через одну антенну проходят сигналы нескольких операторов и технологий одновременно. Продукты интермодуляции на плохих контактах попадают в приёмные полосы и снижают чувствительность всей системы, поэтому уровень IM3 порядка −150 дБн — обязательное требование.
Для MIMO нужны два порта с развязанными излучателями: это модели с кросс-поляризацией ±45° или двухпортовые. Однопортовая антенна с вертикальной поляризацией работает в режиме SISO либо в паре со второй антенной, разнесённой в пространстве.
На подвесной потолок через отверстие под кабель, штатный крепёж входит в комплект; при бетонном перекрытии используют накладное крепление. Корпус из ABS-пластика рассчитан на помещения без прямого воздействия осадков.
Зависит от планировки и материала перегородок. Ориентир для открытого офиса: одна потолочная антенна на 300–600 м², в коридорах и залах с перегородками шаг меньше. Точный расчёт делается по энергетике линии DAS и уровню сигнала на границе зоны.
Артикул для заказа: KADAMM I-ATP7-698/6000M. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
Промышленное оборудование KADAMM I-ATP7-698/6000M — панельная направленная антенна 698–6000 МГц от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
