Внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): 698–960 / 1710–2700 / 3300–3800 МГц, горизонтальной поляризацией, 1 порт.
Антенна КАДАММ K81703825S — внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): рабочими полосами 698–960, 1710–2700 и 3300–3800 МГц, горизонтальной поляризацией, 1 портом. Рабочие полосы перекрывают LTE 700 (APT), GSM900, GSM1800, LTE 2100, LTE TDD 2600, 5G NR 3,5 ГГц (диапазоны 3GPP B28, B5, B1, B7, B42, n78).
Коэффициент усиления 2,5–5,5 дБи по диапазонам, ширина ДН в вертикальной плоскости 62–90°. Габариты Ø180 × 8 мм, масса 0,35 кг. Интермодуляция IM3 не выше −153 дБн, КСВН не более 1,5.

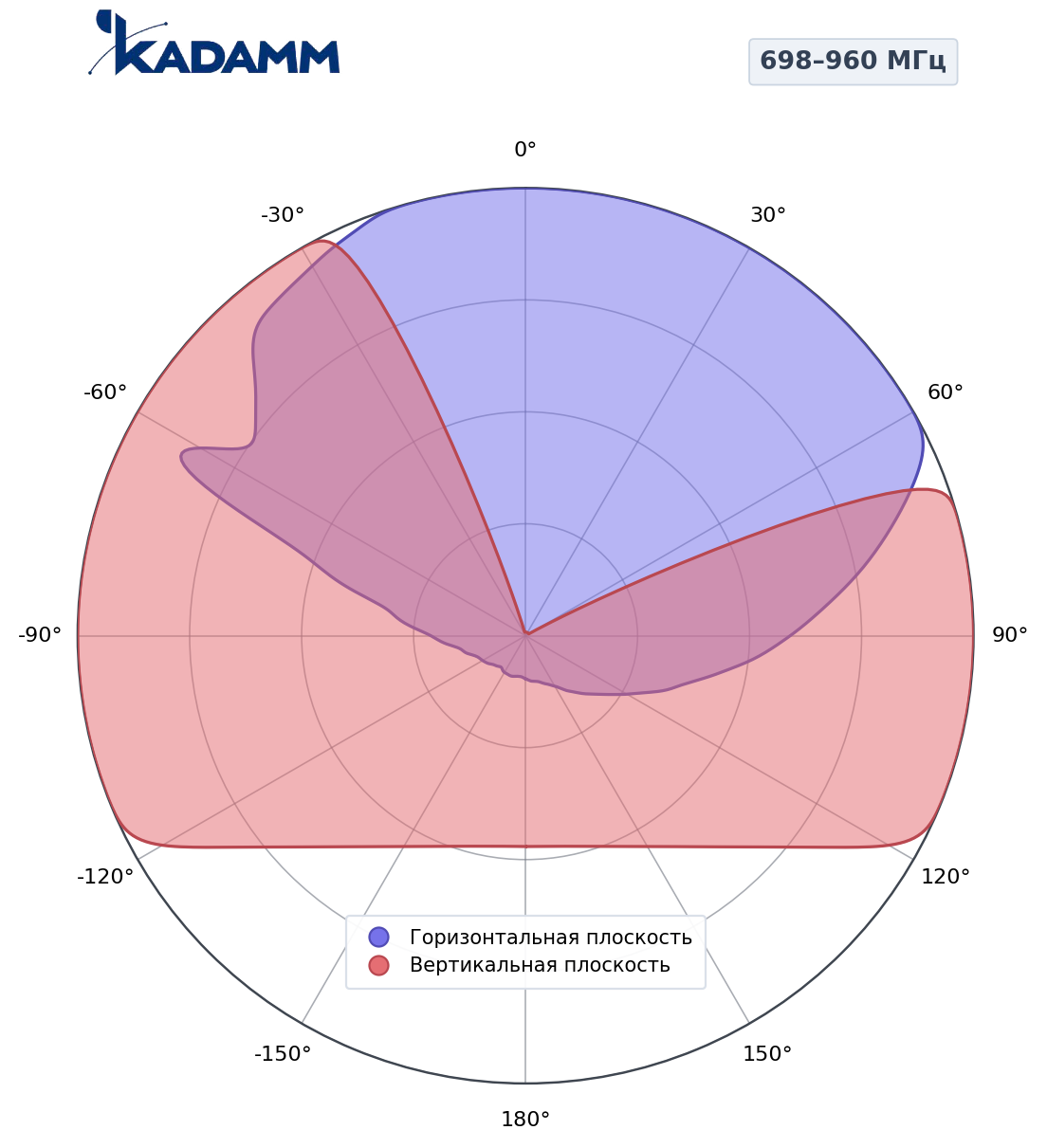

Нормированные диаграммы направленности в полярных координатах по рабочим диапазонам антенны. Синим — горизонтальная плоскость, красным — вертикальная.
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | 2,5 | 5 | 5,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 90° | 75° | 62° |
| Поляризация | Горизонтальная | ||
| КСВН | ≤1,5 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 дБн | ||
| Входное сопротивление (импеданс) | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø180 × 8 мм |
| Масса антенны | 0,35 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+55 °C |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Распределённые антенные системы (DAS) в торговых центрах, офисах, гостиницах, паркингах и на транспорте: равномерное покрытие открытых помещений при монтаже на подвесной потолок (LTE 700 (APT), GSM900, GSM1800, LTE 2100, LTE TDD 2600, 5G NR 3,5 ГГц).
Антенна КАДАММ K81703825S, монтажный комплект.
| Параметр | K81703825S | K81703824M | K81703846M | K81702778M | K81702758S | K81702734M |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 МГц | 698–806 МГц 806–960 МГц 1710–2700 МГц 3300–3800 МГц | 698–960 МГц 1710–2700 МГц 3400–3800 МГц | 698–960 МГц 1710–2700 МГц | 698–960 МГц 1710–2700 МГц | 698–960 МГц 1710–2700 МГц |
| Поляризация | горизонтальная | 4×±45° | ±45° | ±45° | вертикальная | 2×±45° |
| Ширина ДН по уровню −3 дБ | 360° | — | 100°/90°/80° | — | — | — |
| Коэффициент усиления | 5,5 дБи | 2/2,5/4/4 дБи | 4/5/6 дБи | 7/8 дБи | 5/8 дБи | 3/4 дБи |
| Тип | потолочная ненаправленная (всенаправленная) антенна | ненаправленная, потолочная | indoor | indoor | indoor | ненаправленная, потолочная |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
DAS (Distributed Antenna System) — распределённая антенная система: сигнал базовой станции или репитера делится и подаётся по кабелю на множество маломощных антенн внутри здания. Потолочные всенаправленные антенны ставят в открытых залах, направленные настенные — в коридорах и вытянутых помещениях.
Задача внутренней антенны — равномерно осветить помещение вокруг себя, а не сфокусировать луч. Усиление 2–8 дБи достаточно, ёмкость и покрытие набираются числом антенн и правильным делением мощности.
В DAS через одну антенну проходят сигналы нескольких операторов и технологий одновременно. Продукты интермодуляции на плохих контактах попадают в приёмные полосы и снижают чувствительность всей системы, поэтому уровень IM3 порядка −150 дБн — обязательное требование.
Для MIMO нужны два порта с развязанными излучателями: это модели с кросс-поляризацией ±45° или двухпортовые. Однопортовая антенна с вертикальной поляризацией работает в режиме SISO либо в паре со второй антенной, разнесённой в пространстве.
На подвесной потолок через отверстие под кабель, штатный крепёж входит в комплект; при бетонном перекрытии используют накладное крепление. Корпус из ABS-пластика рассчитан на помещения без прямого воздействия осадков.
Зависит от планировки и материала перегородок. Ориентир для открытого офиса: одна потолочная антенна на 300–600 м², в коридорах и залах с перегородками шаг меньше. Точный расчёт делается по энергетике линии DAS и уровню сигнала на границе зоны.
Артикул для заказа: KADAMM K81703825S. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
