Внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS) с вертикальной или горизонтальной (выбирается при монтаже) поляризацией: 130–4000 МГц, 1 порт.

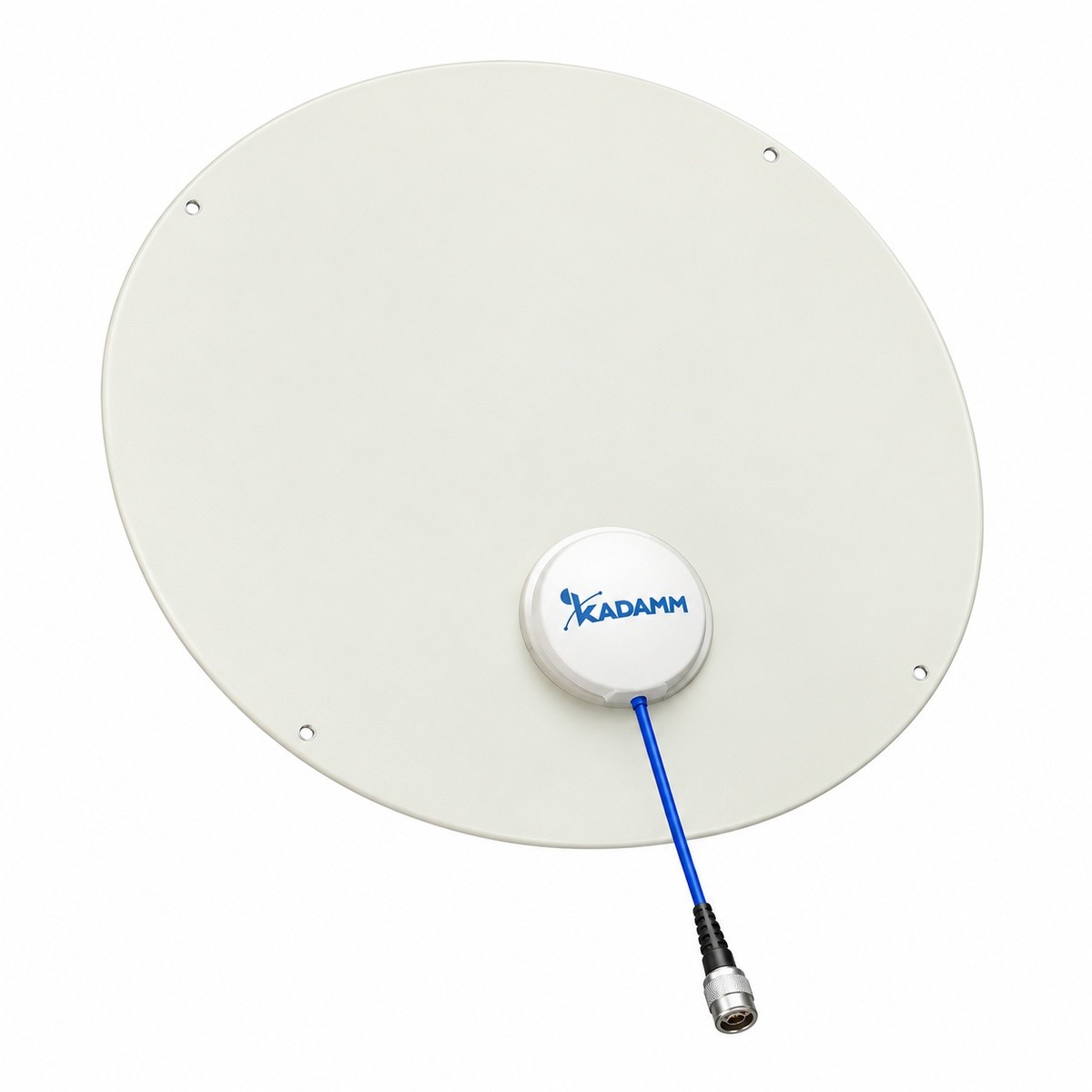

Антенна КАДАММ I-ATO0-130/4000S — внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): одной излучающей системой 130–4000 МГц, вертикальной или горизонтальной (выбирается при монтаже) поляризацией, 1 портом. Рабочие полосы перекрывают LTE-450, LTE 850, LTE 900, LTE 2100, LTE TDD 2600, 5G NR 3,5 ГГц (диапазоны 3GPP B31, B5, B3, B7, B41, n78).
Коэффициент усиления 0 дБи. Габариты Ø440 × 11,6 мм, масса 0,7 кг. КСВН не более 2,0 / 1,8.

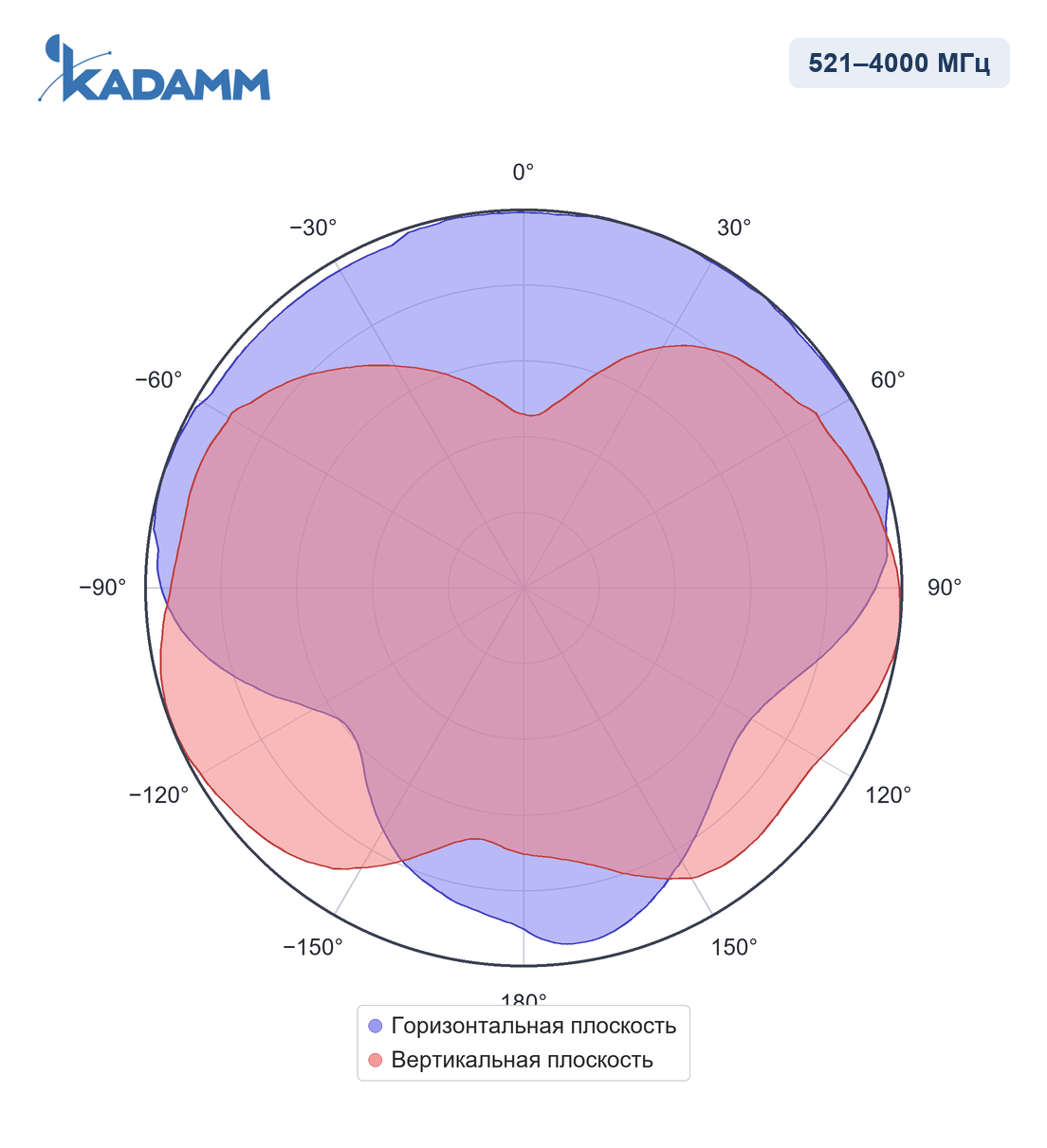

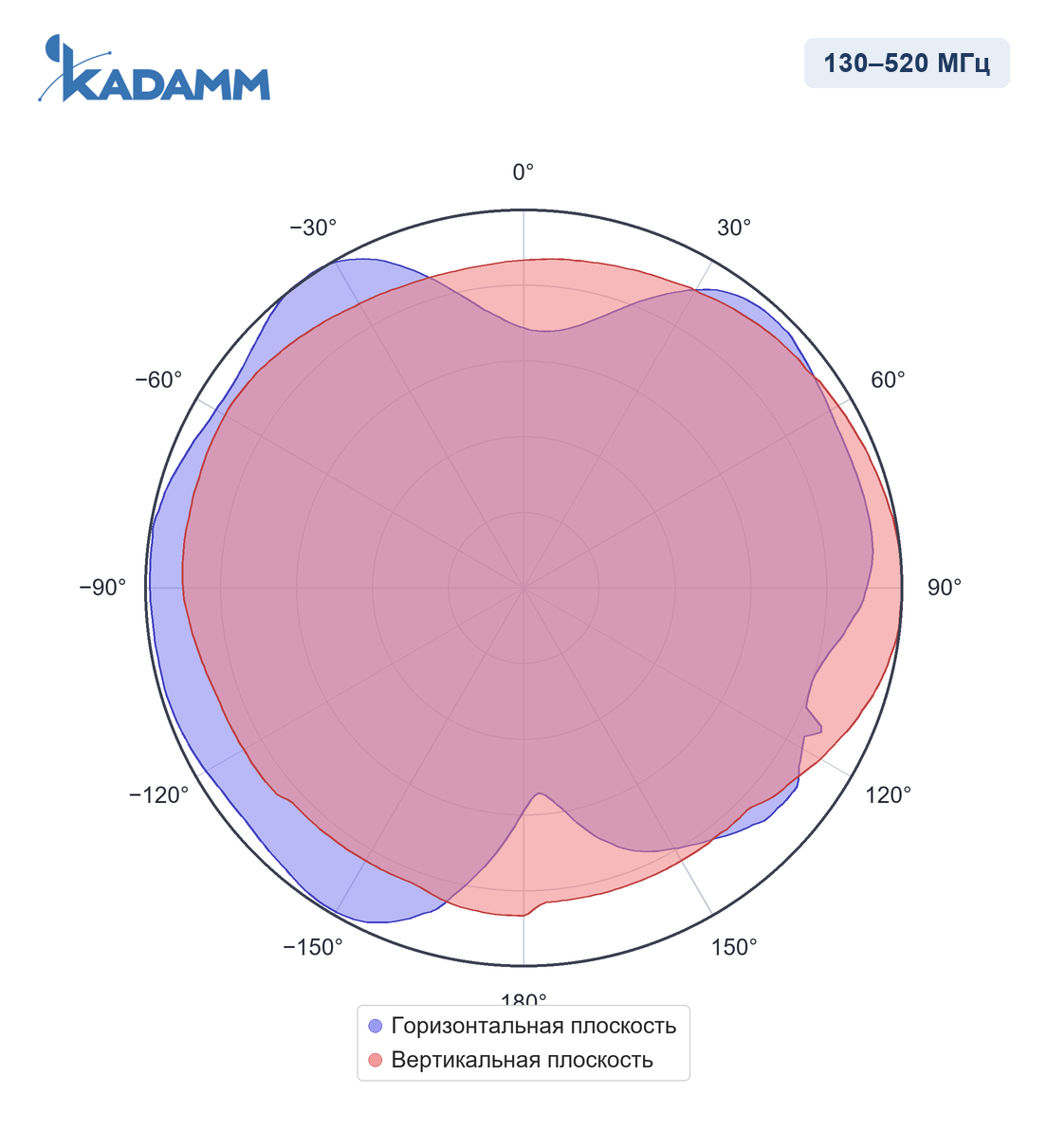

Диаграммы направленности KADAMM I-ATO0-130/4000S в полосах 130–520 МГц, 521–4000 МГц — нормированные, в полярных координатах.
| Параметр | 130–520 МГц | 521–4000 МГц |
|---|---|---|
| Диапазон частот | 130–4000 МГц | |
| Коэффициент усиления, дБи | 0 | |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) | |
| КСВН | ≤2,0 ≤1,8 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 5 Вт | |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø440 × 11,6 мм |
| Размеры упаковки | 455 × 453 × 33 мм |
| Масса антенны | 0,7 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø130–520 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM I-ATO0-130/4000S работает в полосах 130–520 / 521–4000 МГц: профессиональная радиосвязь VHF 136–174 МГц (DMR, аналоговые FM-системы); радиосвязь 300–344 МГц; TETRA для экстренных и оперативных служб (380–400 МГц); профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы); ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; BeiDou B1; GPS L1 / Galileo E1; ГЛОНАСС L1; GPS L5 / Galileo E5a; сети LTE-450, LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800 (диапазоны 3GPP B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38 и др.). Круговая диаграмма с усилением уточняйте у менеджера — покрытие помещения от точки на потолке (DAS).
Антенна КАДАММ I-ATO0-130/4000S, монтажный комплект на трубу Ø130–520 мм.
| Параметр | I-ATO0-130/4000S | I-ATO2-134/173S | I-ATO2-351/866S | I-ATO2-400/490S | I-ATO3-350/866S | I-ATO4-132/960S |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 130–4000 МГц | 134–173 МГц | 351–366 / 806–866 МГц | 400–490 МГц | 350–370 / 806–866 МГц | 132–174 / 380–960 МГц |
| Поляризация | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | уточняйте у менеджера | 2 дБи | 2 дБи | 2,15 дБи | 3 дБи | 3,5 дБи |
| Тип | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATO0-130/4000S — 130–520 / 521–4000 МГц — перекрывают диапазоны 3GPP B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM I-ATO0-130/4000S — розетка N или 4.3-10 (IEC 61169-54), расположение — снизу; поляризация — вертикальная или горизонтальная (выбирается при монтаже).
У KADAMM I-ATO0-130/4000S крепление на трубу Ø130–520 мм, размеры Ø440 × 11,6 мм, масса 0,7 кг.
У KADAMM I-ATO0-130/4000S: диапазоны 130–4000 МГц, усиление уточняйте у менеджера, поляризация вертикальная или горизонтальная (выбирается при монтаже). У KADAMM I-ATO2-134/173S: диапазоны 134–173 МГц, усиление 2 дБи, поляризация вертикальная.
Артикул для заказа — KADAMM I-ATO0-130/4000S, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATO0-130/4000S могут уточняться без уведомления.
Поставляем KADAMM I-ATO0-130/4000S — потолочная антенна 130–4000 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
