Внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS) с вертикальной поляризацией: 134–173 МГц, 1 порт.

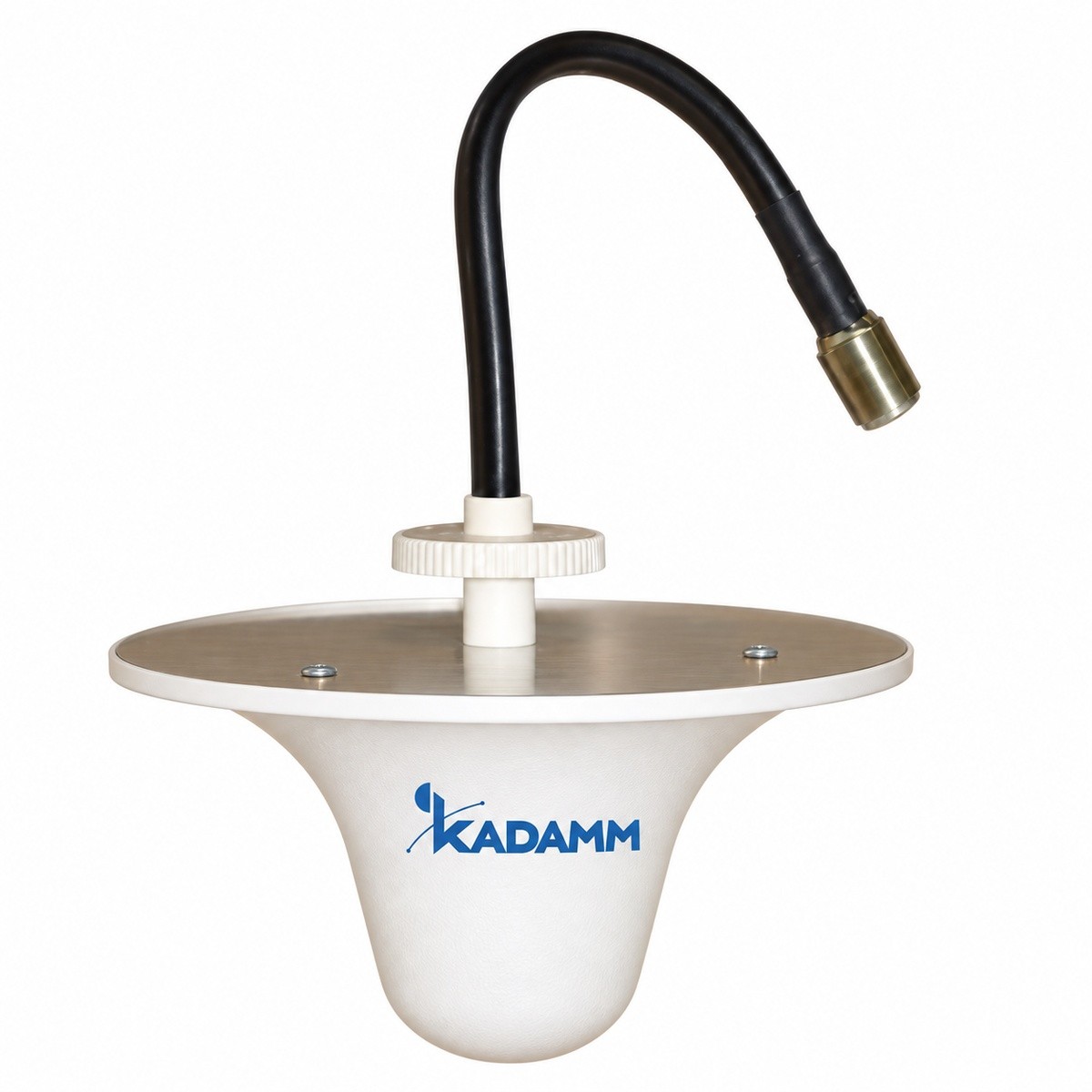

Антенна КАДАММ I-ATO2-134/173S — внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): одной излучающей системой 134–173 МГц, вертикальной поляризацией, 1 портом.
Коэффициент усиления 2 дБи. Габариты Ø180 × 92 мм, масса 0,32 кг. КСВН не более 2,5.
| Параметр | Значение |
|---|---|
| Диапазон частот | 134–173 МГц |
| Коэффициент усиления, дБи | 2 |
| Поляризация | Вертикальная |
| КСВН | ≤2,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø180 × 92 мм |
| Масса антенны | 0,32 кг |
KADAMM I-ATO2-134/173S работает в полосах 134–173 МГц: морская УКВ-связь (156–162 МГц). Круговая диаграмма с усилением 2 дБи — покрытие помещения от точки на потолке (DAS).
Антенна КАДАММ I-ATO2-134/173S, монтажный комплект.
| Параметр | I-ATO2-134/173S | I-ATO2-351/866S | I-ATO2-400/490S | I-ATO0-130/4000S | I-ATO3-350/866S | I-ATO4-132/960S |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 134–173 МГц | 351–366 / 806–866 МГц | 400–490 МГц | 130–4000 МГц | 350–370 / 806–866 МГц | 132–174 / 380–960 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 2 дБи | 2 дБи | 2,15 дБи | уточняйте у менеджера | 3 дБи | 3,5 дБи |
| Тип | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATO2-134/173S — 134–173 МГц: морская УКВ-связь (156–162 МГц).
У KADAMM I-ATO2-134/173S — розетка N или по заказу (IEC 61169-16); поляризация — вертикальная.
У KADAMM I-ATO2-134/173S размеры Ø180 × 92 мм, масса 0,32 кг.
У KADAMM I-ATO2-134/173S: диапазоны 134–173 МГц. У KADAMM I-ATO2-351/866S: диапазоны 351–366 / 806–866 МГц.
Артикул для заказа — KADAMM I-ATO2-134/173S, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATO2-134/173S могут уточняться без уведомления.
Поставляем KADAMM I-ATO2-134/173S — потолочная антенна 134–173 МГц, 2 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
