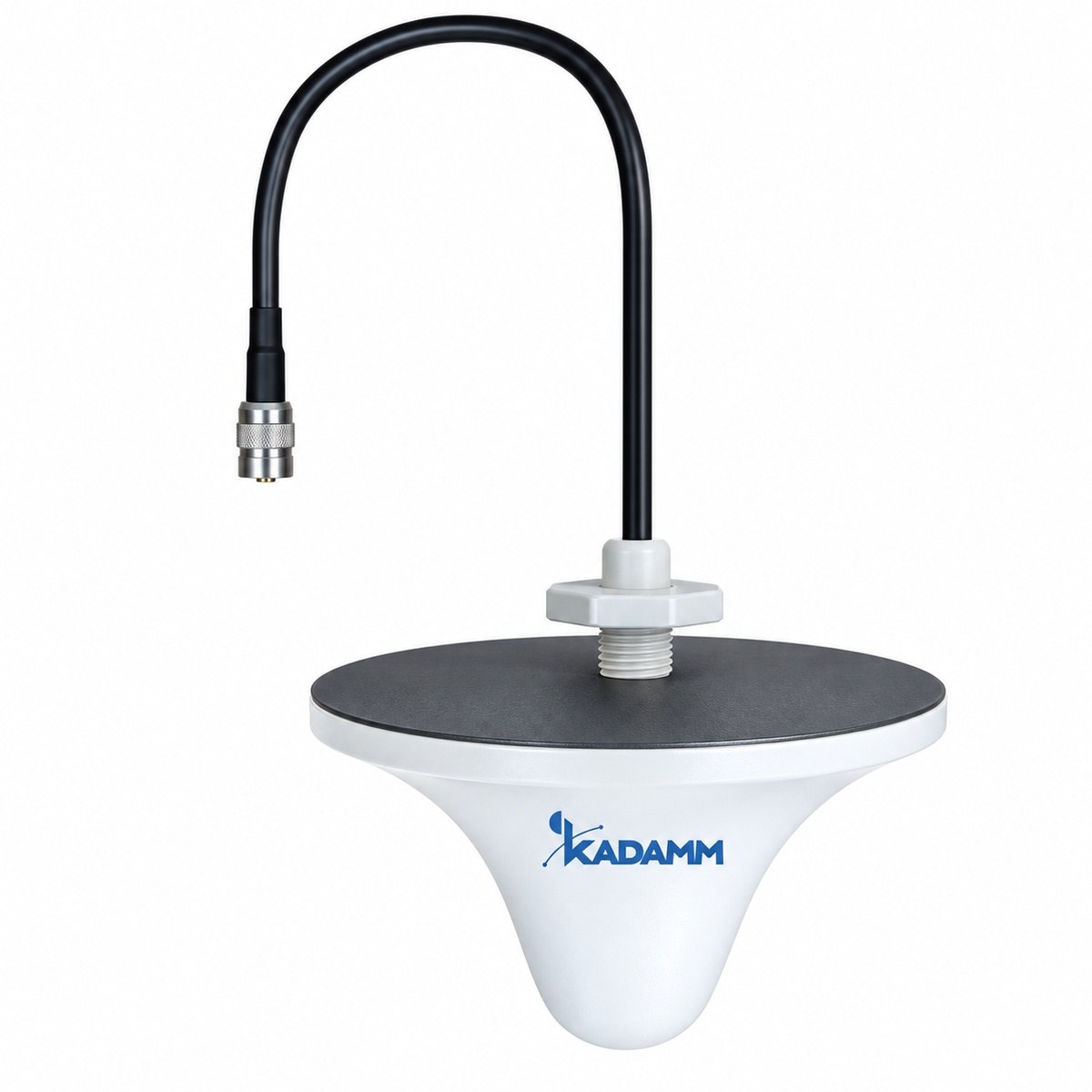

KADAMM I-ATO2-400/490S — потолочная антенна 400–490 МГц (433 МГц), 2,15 дБи

Внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS) с вертикальной поляризацией: 400–490 МГц, 1 порт.

400–490 МГц

Диапазон

2,15 дБи

Усиление

360°

Диаграмма (Г)

Вертикальная

Поляризация

1×N

Разъёмы

О модели

Антенна КАДАММ I-ATO2-400/490S — внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): одной излучающей системой 400–490 МГц, вертикальной поляризацией, 1 портом.

Коэффициент усиления 2,15 дБи. Габариты Ø186 × 81 мм, масса 0,2–0,25 кг. КСВН не более 1,8.

Ключевые особенности

Круговая диаграмма 360°Равномерное покрытие вокруг точки подвеса, 400–490 МГц, усиление 2,15 дБи по диапазонам.

КомпактностьГабариты Ø186 × 81 мм, масса 0,2–0,25 кг.

Вертикальная поляризация1 порт, розетка N или по заказу.

Чистый трактКСВН не более 1,8.

Мощность и защитаДо 50 Вт на порт.

Электрические характеристики

Параметр	Значение
Диапазон частот	400–490 МГц
Коэффициент усиления, дБи	2,15
Поляризация	Вертикальная
КСВН	≤1,8
Входное сопротивление	50 Ом
Максимальная мощность на порт	50 Вт

Механические характеристики

Параметр	Значение
Разъёмы	розетка N или по заказу (IEC 61169-16)
Размеры (В × Ш × Г)	по исполнению (см. таблицу «Исполнения»)
Масса антенны	0,2–0,25 кг

Исполнения

Артикул	Длина / габариты, мм	Масса, кг
KADAMM I-ATO2-400/490S	Ø186×81	0,2
KADAMM I-ATO2-400/490S-2	Ø165×94	0,25

Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.

Поддерживаемые диапазоны 3GPP

Диапазон	Частоты	Дуплекс	Технологии
B31 / n31	UL 452,5–457,5 / DL 462,5–467,5 МГц	FDD	LTE-450

Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.

Стандарты и протоколы

✓

IEC 61169-16 — присоединительные размеры разъёмов: розетка N или по заказу

✓

3GPP TS 36.101 / 38.101-1 — рабочие полосы перекрывают диапазоны B31/n31

Применение

KADAMM I-ATO2-400/490S работает в полосах 400–490 МГц: профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы); сети LTE-450 (диапазоны 3GPP B31/n31). Распределённые антенные системы (DAS) в торговых центрах, офисах, гостиницах, паркингах и на транспорте: равномерное покрытие открытых помещений при монтаже на подвесной потолок (LTE-450).

Комплект поставки

Антенна КАДАММ I-ATO2-400/490S, монтажный комплект.

Сравнение с похожими антеннами KADAMM

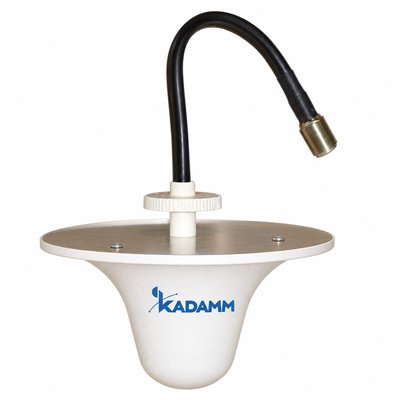

Параметр	I-ATO2-400/490S	I-ATO2-351/866S	I-ATO2-134/173S	I-ATO3-350/866S	I-ATO0-130/4000S	I-ATO4-132/960S
Фото
Диапазон частот	400–490 МГц	351–366 / 806–866 МГц	134–173 МГц	350–370 / 806–866 МГц	130–4000 МГц	132–174 / 380–960 МГц
Поляризация	вертикальная	вертикальная	вертикальная	вертикальная	вертикальная или горизонтальная (выбирается при монтаже)	вертикальная
Ширина ДН по уровню −3 дБ	360°	360°	360°	360°	360°	360°
Коэффициент усиления	2,15 дБи	2 дБи	2 дБи	3 дБи	уточняйте у менеджера	3,5 дБи
Тип	потолочная ненаправленная (всенаправленная) антенна	потолочная ненаправленная (всенаправленная) антенна	потолочная ненаправленная (всенаправленная) антенна	потолочная ненаправленная (всенаправленная) антенна	потолочная ненаправленная (всенаправленная) антенна	потолочная ненаправленная (всенаправленная) антенна
Карточка	Эта модель	Открыть	Открыть	Открыть	Открыть	Открыть

Вопросы и ответы

Рабочие полосы KADAMM I-ATO2-400/490S — 400–490 МГц — перекрывают диапазоны 3GPP B31/n31; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».

У KADAMM I-ATO2-400/490S — розетка N или по заказу (IEC 61169-16); поляризация — вертикальная.

У KADAMM I-ATO2-400/490S размеры по исполнению (см. таблицу «Исполнения»), масса 0,2–0,25 кг.

У KADAMM I-ATO2-400/490S: диапазоны 400–490 МГц, усиление 2,15 дБи. У KADAMM I-ATO2-351/866S: диапазоны 351–366 / 806–866 МГц, усиление 2 дБи.
