Внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS) с вертикальной поляризацией: 698–960 / 1710–2700 МГц, 1 порт.
Антенна КАДАММ I-ATO4-698/2700M-2 — внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): рабочими полосами 698–960 и 1710–2700 МГц, вертикальной поляризацией, 1 портом. Рабочие полосы перекрывают LTE 850, UMTS900, GSM1800, UMTS2100, LTE TDD 2300, LTE TDD 2600 (диапазоны 3GPP B5, B8, B1, B40, B38, B41).
Коэффициент усиления 1,5–3,5 дБи по диапазонам. КСВН не более 1,9 / 1,8 / 1,8.

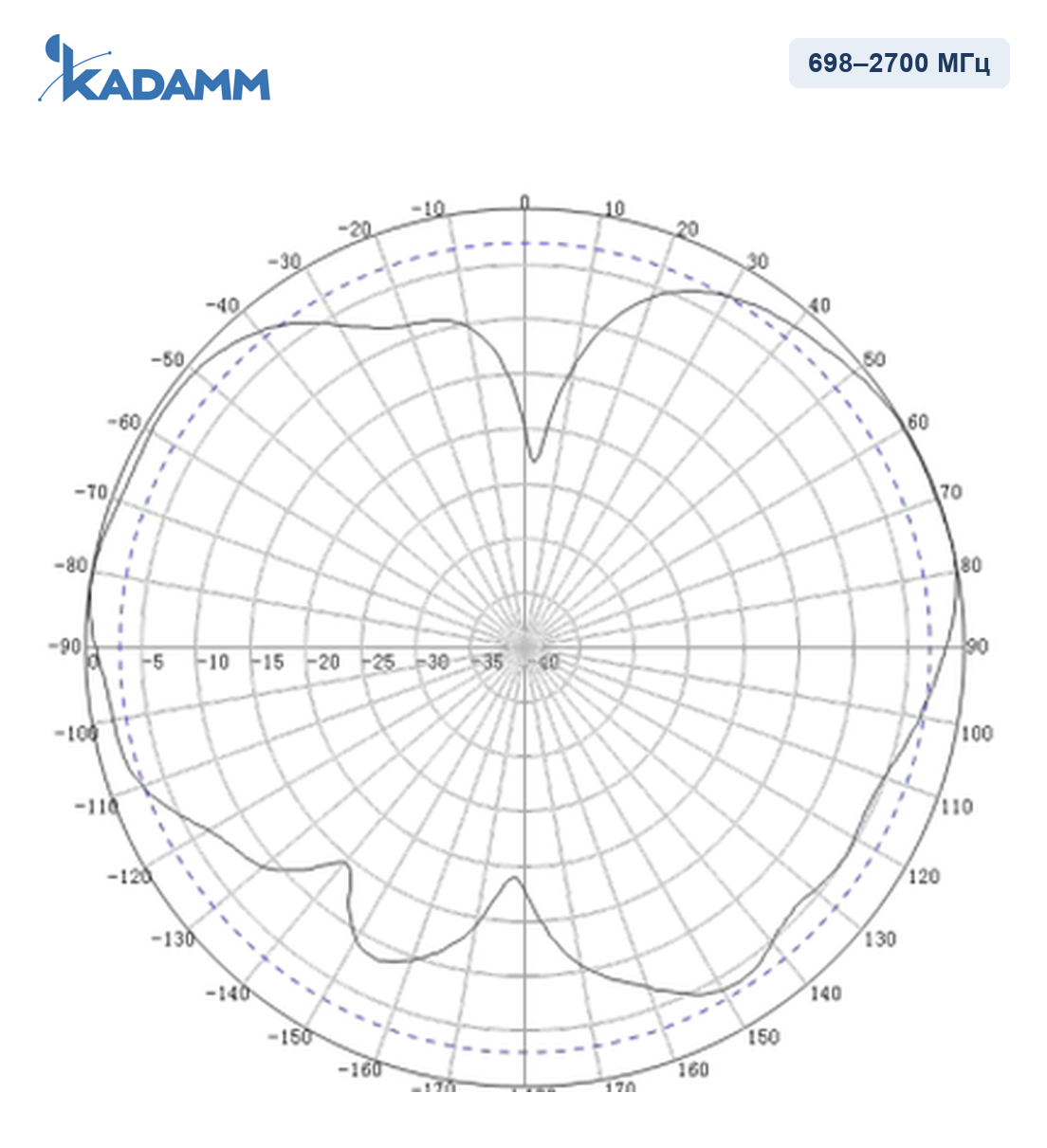

Диаграммы направленности KADAMM I-ATO4-698/2700M-2 в полосах 698–2700 МГц, горизонтальная плоскость, 698–2700 МГц, вертикальная плоскость — нормированные, в полярных координатах.
| Параметр | 698–800 МГц | 800–960 МГц | 1710–2700 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | ||
| Коэффициент усиления, дБи | ≥1,5 | ≥3,5 | ≥3,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||
| Поляризация | Вертикальная | ||
| КСВН | ≤1,9 ≤1,8 ≤1,8 | ||
| Максимальная мощность на порт | уточняйте у менеджера | ||
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N 5.39.6.4991 (IEC 61169-16) |
| Материал радома | ABS-пластик |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM I-ATO4-698/2700M-2 работает в полосах 698–800 / 800–960 / 1710–2700 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Распределённые антенные системы (DAS) в торговых центрах, офисах, гостиницах, паркингах и на транспорте: равномерное покрытие открытых помещений при монтаже на подвесной потолок (LTE 850, UMTS900, GSM1800, UMTS2100, LTE TDD 2300, LTE TDD 2600).

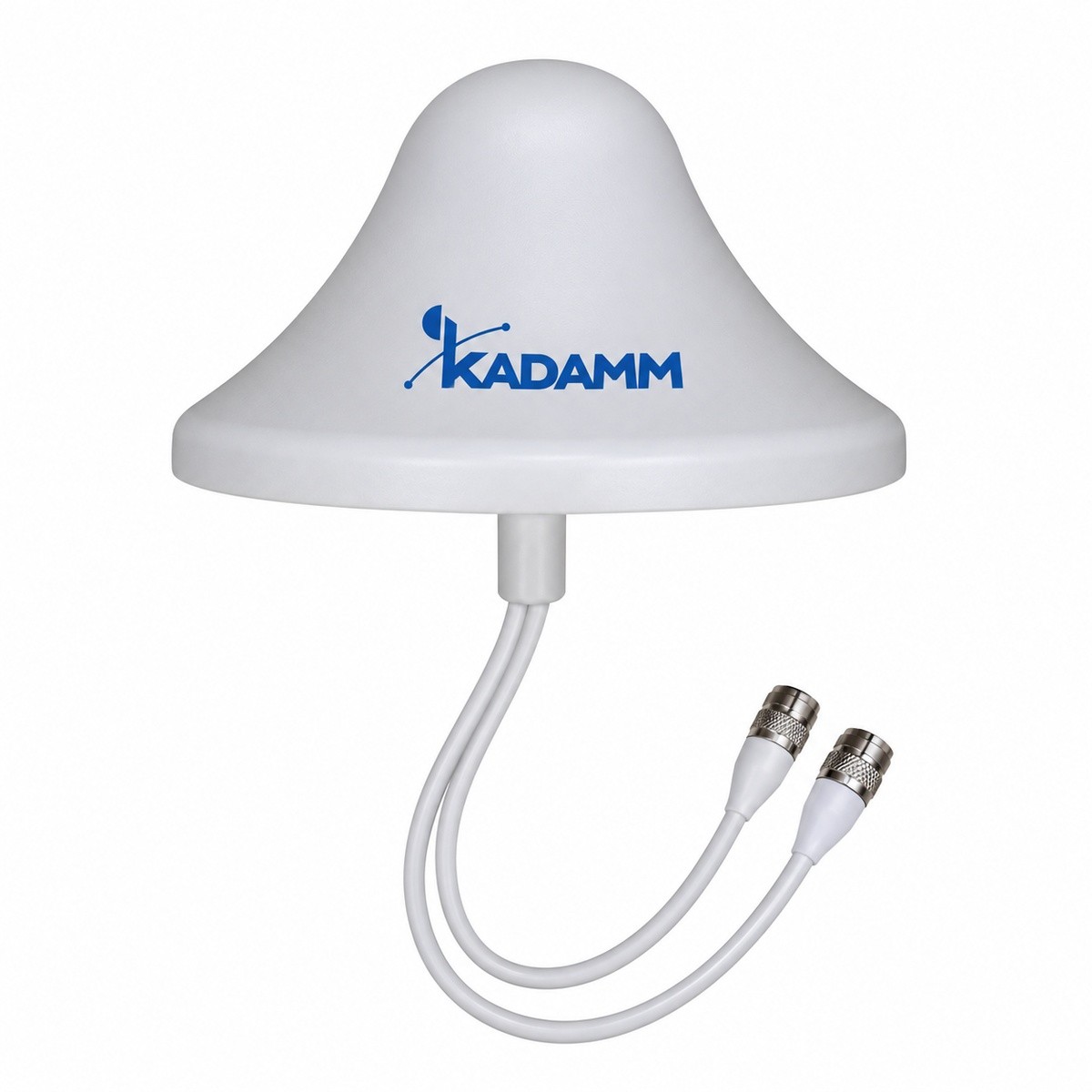

Антенна КАДАММ I-ATO4-698/2700M-2, монтажный комплект.
| Параметр | I-ATO4-698/2700M-2 | I-ATO4-698/2700M-3 | I-ATO4-698/2700M-4 | I-ATO5-2100/6000S | I-ATO5-2400/5850M | I-ATO5-3300/4000M |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–960 / 1710–2700 МГц | 698–960 / 1710–2700 МГц | 698–960 / 1710–2700 / 1710–2690 МГц | 2100–6000 МГц | 2400–2500 / 5150–5850 МГц | 3300–4000 МГц |
| Поляризация | вертикальная | вертикальная | две линейные (V+H) | вертикальная | вертикальная | горизонтальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 3,5 дБи | 5 дБи | 4 дБи | 2,5 дБи | 2,5 дБи | 5 дБи |
| Тип | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATO4-698/2700M-2 — 698–800 / 800–960 / 1710–2700 МГц — перекрывают диапазоны 3GPP B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM I-ATO4-698/2700M-2 — розетка N 5.39.6.4991 (IEC 61169-16); поляризация — вертикальная.
У KADAMM I-ATO4-698/2700M-2: усиление 3,5 дБи. У KADAMM I-ATO4-698/2700M-3: усиление 5 дБи.
Артикул для заказа — KADAMM I-ATO4-698/2700M-2, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATO4-698/2700M-2 могут уточняться без уведомления.
Поставляем KADAMM I-ATO4-698/2700M-2 — потолочная антенна 4G/5G MIMO 698–2700 МГц, 3,5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM I-ATO4-698/2700M-2 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
