Внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS) с вертикальной поляризацией: 2400–2500 / 5150–5850 МГц, 1 порт.

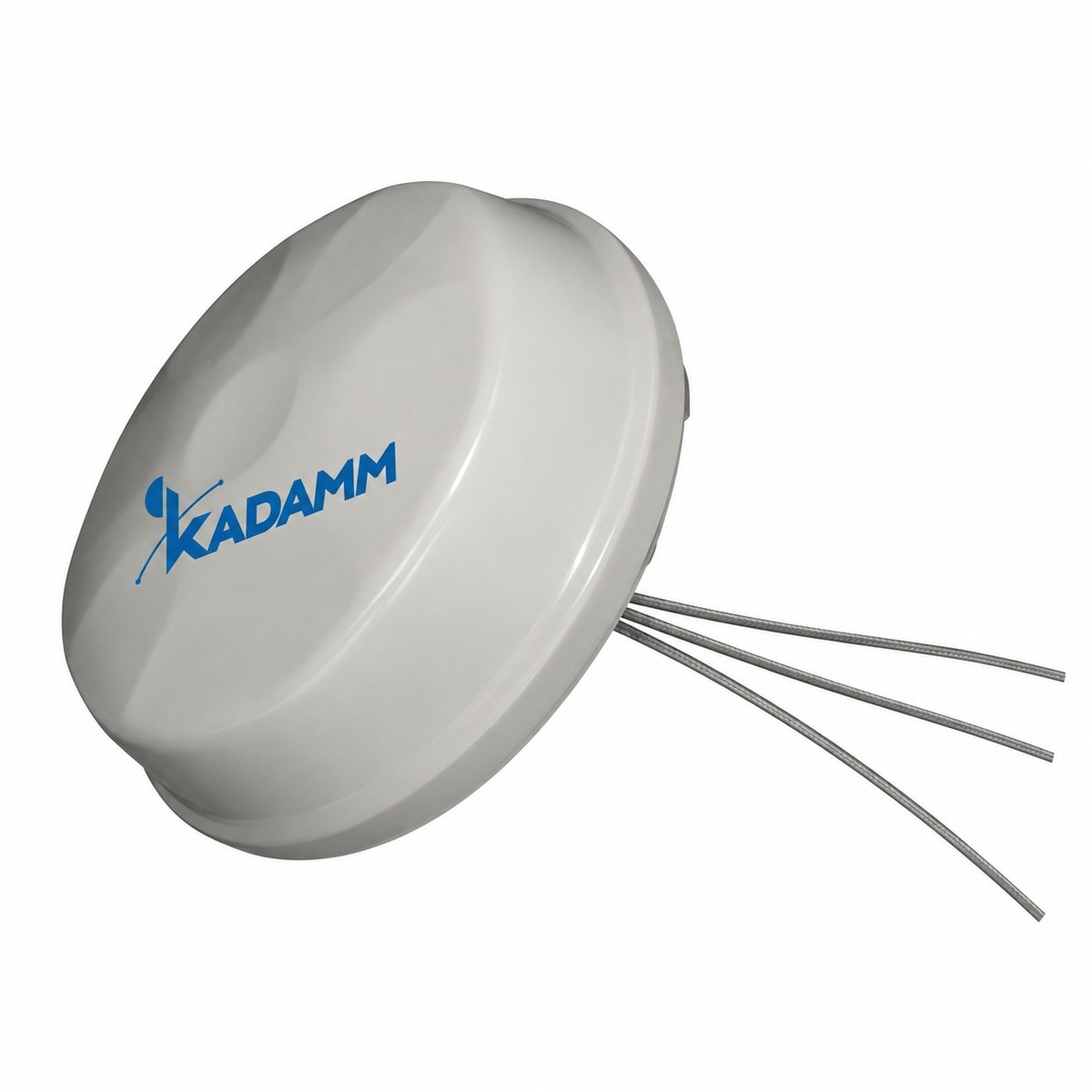

Антенна КАДАММ I-ATO5-2400/5850M — внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): рабочими полосами 2400–2500 и 5150–5850 МГц, вертикальной поляризацией, 1 портом.
Коэффициент усиления 2,5 дБи. Габариты Ø145 × 42 мм, масса 0,18–0,49 кг. КСВН не более 1,8 /2,0.
| Параметр | 2400–2500 МГц | 5150–5850 МГц |
|---|---|---|
| Диапазон частот | 2400–2500 / 5150–5850 МГц | |
| Коэффициент усиления, дБи | 2,5 | |
| Поляризация | Вертикальная | |
| КСВН | ≤1,8 /2,0 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 50 Вт | |
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,18–0,49 кг |
| Артикул | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|
| KADAMM I-ATO5-2400/5850M | вилка SMA или по заказу | Ø145×42 | 0,2 |
| KADAMM I-ATO5-2400/5850M-5 | вилка RP-SMA | 145×42 | 0,18 |
| KADAMM I-ATO5-2400/5850M-3 | вилка RP-TNC или по заказу | 145×42 | 0,49 |
| KADAMM I-ATO5-2400/5850M-4 | вилка RP-SMA | 145×42 | 0,3 |
Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.
Круговая диаграмма с усилением 2,5 дБи — покрытие помещения от точки на потолке (DAS).
Антенна КАДАММ I-ATO5-2400/5850M, монтажный комплект.
| Параметр | I-ATO5-2400/5850M | I-ATO5-2100/6000S | I-ATO5-3300/4000M | I-ATO5-700/4000L2 | I-ATO4-698/2700M-4 | I-ATO4-698/2700M-3 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2400–2500 / 5150–5850 МГц | 2100–6000 МГц | 3300–4000 МГц | 698–960 / 1710–2700 / 3300–4000 МГц | 698–960 / 1710–2700 / 1710–2690 МГц | 698–960 / 1710–2700 МГц |
| Поляризация | вертикальная | вертикальная | горизонтальная | две линейные (V+H) | две линейные (V+H) | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 2,5 дБи | 2,5 дБи | 5 дБи | 5 дБи | 4 дБи | 5 дБи |
| Тип | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATO5-2400/5850M — 2400–2500 / 5150–5850 МГц.
У KADAMM I-ATO5-2400/5850M — по исполнению (см. таблицу «Исполнения»); поляризация — вертикальная.
У KADAMM I-ATO5-2400/5850M размеры по исполнению (см. таблицу «Исполнения»), масса 0,18–0,49 кг.
У KADAMM I-ATO5-2400/5850M: диапазоны 2400–2500 / 5150–5850 МГц. У KADAMM I-ATO5-2100/6000S: диапазоны 2100–6000 МГц.
Артикул для заказа — KADAMM I-ATO5-2400/5850M, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATO5-2400/5850M могут уточняться без уведомления.
Поставляем KADAMM I-ATO5-2400/5850M — потолочная антенна 4G/5G MIMO 2400–5850 МГц, 2,5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
