Внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS) с двумя линейными поляризациями (V+H): 698–960 / 1710–2700 / 1710–2690 МГц, 2 порта.
Антенна КАДАММ I-ATO4-698/2700M-4 — внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): излучающими системами 698–2700 МГц и 1710–2690 МГц, двумя линейными поляризациями (V+H), 2 портами. Рабочие полосы перекрывают LTE 700 (APT), LTE 850, GSM900, LTE 900, LTE 1800, LTE 2100, LTE TDD 2300, LTE TDD 2600 (диапазоны 3GPP B28, B20, B8, B3, B1, B40, B38, B41).
Коэффициент усиления 2–4 / 4 дБи по диапазонам. Габариты Ø200 × 140 мм, масса 0,7 кг. КСВН не более 1,5.
Система 698–2700 МГц
| Параметр | 698–960 МГц | 1710–2700 МГц |
|---|---|---|
| Коэффициент усиления, дБи | 2 ± 0,5 | 4 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |
Система 1710–2690 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 4 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Две линейные (V+H) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø200 × 140 мм |
| Масса антенны | 0,7 кг |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM I-ATO4-698/2700M-4 работает в полосах 698–960 / 1710–2700 / 1710–2690 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Распределённые антенные системы (DAS) в торговых центрах, офисах, гостиницах, паркингах и на транспорте: равномерное покрытие открытых помещений при монтаже на подвесной потолок (LTE 700 (APT), LTE 850, GSM900, LTE 900, LTE 1800, LTE 2100, LTE TDD 2300, LTE TDD 2600).

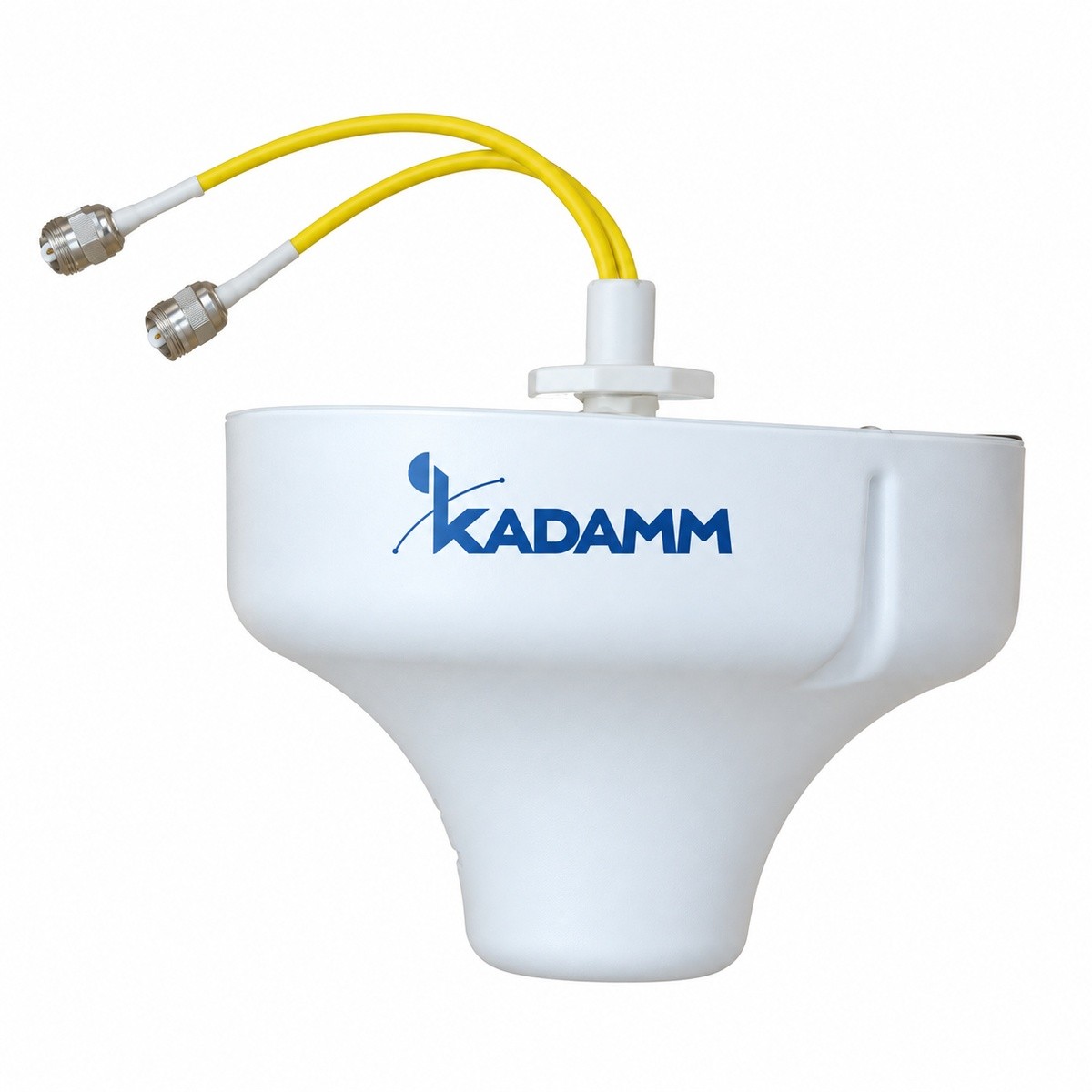

Антенна КАДАММ I-ATO4-698/2700M-4, монтажный комплект.
| Параметр | I-ATO4-698/2700M-4 | I-ATO4-698/2700M-3 | I-ATO4-698/2700M-2 | I-ATO5-2100/6000S | I-ATO5-2400/5850M | I-ATO5-3300/4000M |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–960 / 1710–2700 / 1710–2690 МГц | 698–960 / 1710–2700 МГц | 698–960 / 1710–2700 МГц | 2100–6000 МГц | 2400–2500 / 5150–5850 МГц | 3300–4000 МГц |
| Поляризация | две линейные (V+H) | вертикальная | вертикальная | вертикальная | вертикальная | горизонтальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 4 дБи | 5 дБи | 3,5 дБи | 2,5 дБи | 2,5 дБи | 5 дБи |
| Тип | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATO4-698/2700M-4 — 698–960 / 1710–2700 / 1710–2690 МГц — перекрывают диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM I-ATO4-698/2700M-4 — 2 × розетка N или по заказу (IEC 61169-16); поляризация — две линейные (v+h).
У KADAMM I-ATO4-698/2700M-4 размеры Ø200 × 140 мм, масса 0,7 кг.
У KADAMM I-ATO4-698/2700M-4: диапазоны 698–960 / 1710–2700 / 1710–2690 МГц, усиление 4 дБи, поляризация две линейные (V+H). У KADAMM I-ATO4-698/2700M-3: диапазоны 698–960 / 1710–2700 МГц, усиление 5 дБи, поляризация вертикальная.
Артикул для заказа — KADAMM I-ATO4-698/2700M-4, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATO4-698/2700M-4 могут уточняться без уведомления.
Поставляем KADAMM I-ATO4-698/2700M-4 — потолочная антенна MIMO 698–2700 МГц, 2–4 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
