Внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS) с вертикальной поляризацией: 698–960 / 1710–2700 МГц, 1 порт.

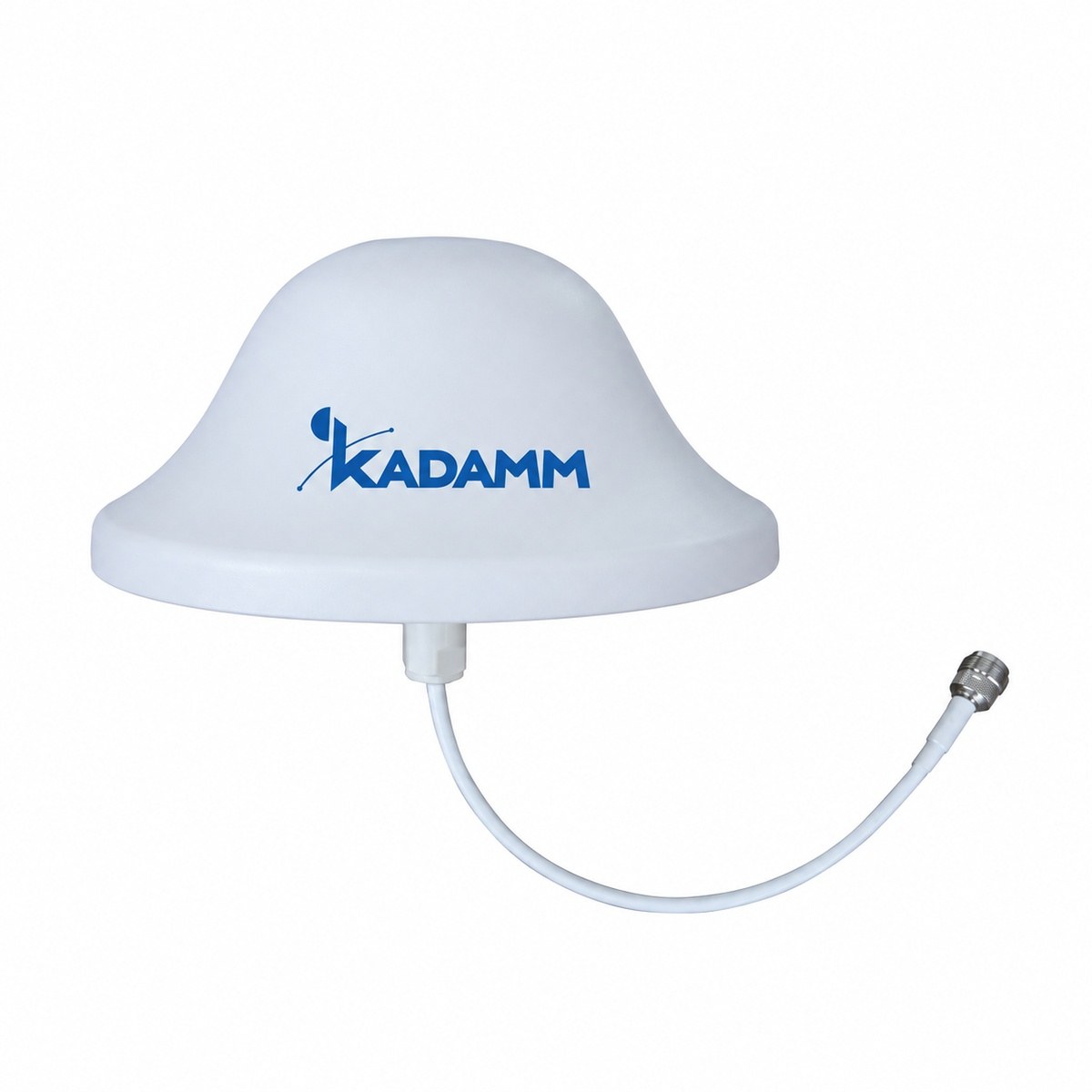

Антенна КАДАММ I-ATO5-698/2700S — внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): рабочими полосами 698–960 и 1710–2700 МГц, вертикальной поляризацией, 1 портом. Рабочие полосы перекрывают LTE 850, UMTS900, GSM1800, UMTS2100, LTE TDD 2300, LTE TDD 2600 (диапазоны 3GPP B5, B8, B1, B40, B38, B41).
Коэффициент усиления 2 дБи, ширина ДН в вертикальной плоскости 85°. Габариты Ø186 × 81 мм, масса 0,2–0,4 кг. КСВН не более 2,0 / 1,5.

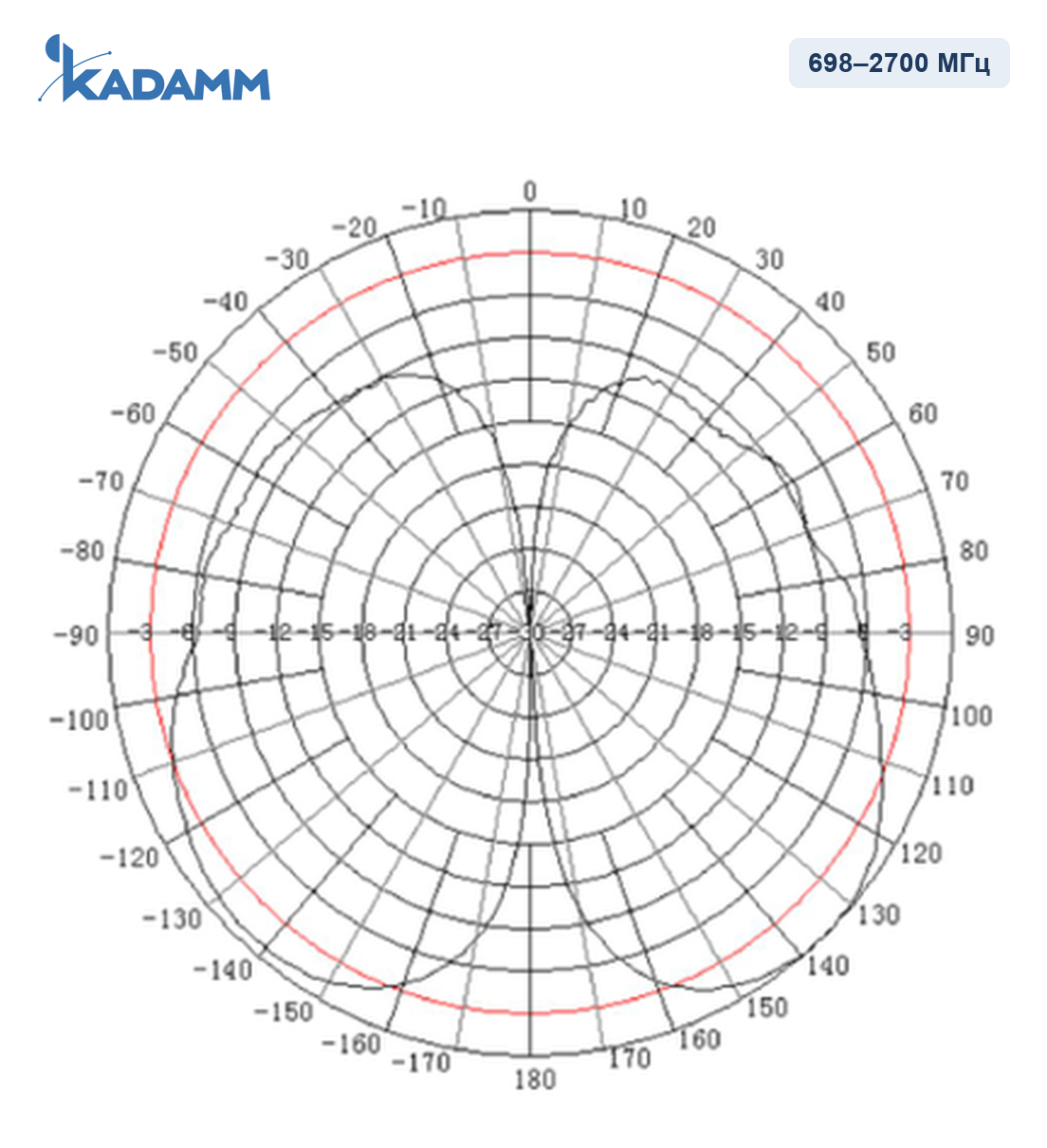

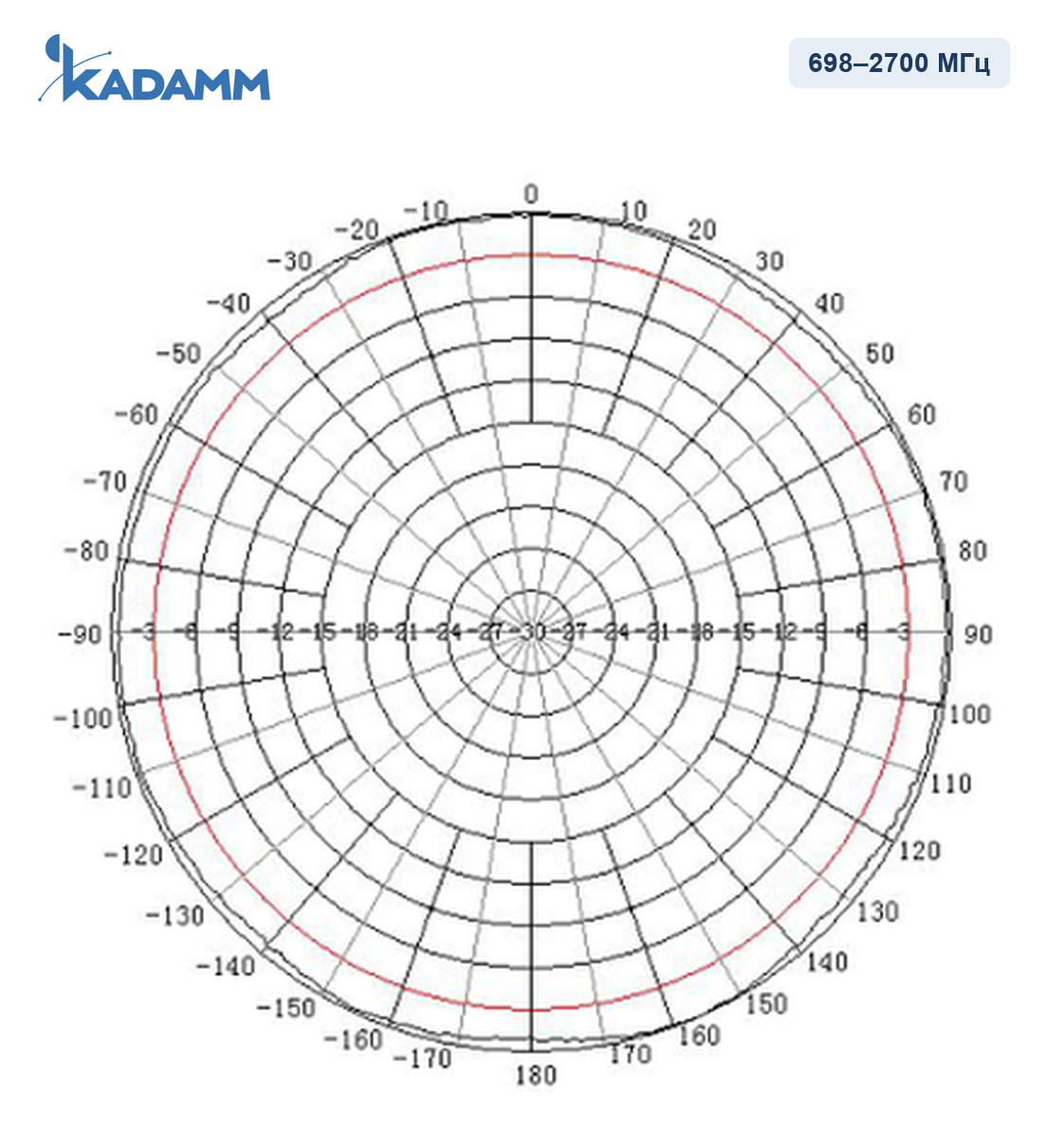

Диаграммы направленности KADAMM I-ATO5-698/2700S в полосах 698–2700 МГц, вертикальная плоскость, 698–2700 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
| Параметр | 698–800 МГц | 800–960 МГц | 1710–2700 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | ||
| Коэффициент усиления, дБи | 2 | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 85 ± 15° | ||
| Поляризация | Вертикальная | ||
| КСВН | ≤2,0 ≤1,5 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,2–0,4 кг |
| Артикул | Длина / габариты, мм | Масса, кг |
|---|---|---|
| KADAMM I-ATO5-698/2700S | Ø186×81 | 0,2 |
| KADAMM I-ATO5-698/2700S-2 | Ø187×85 | 0,4 |
Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM I-ATO5-698/2700S работает в полосах 698–800 / 800–960 / 1710–2700 МГц: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Распределённые антенные системы (DAS) в торговых центрах, офисах, гостиницах, паркингах и на транспорте: равномерное покрытие открытых помещений при монтаже на подвесной потолок (LTE 850, UMTS900, GSM1800, UMTS2100, LTE TDD 2300, LTE TDD 2600).
Антенна КАДАММ I-ATO5-698/2700S, монтажный комплект.
| Параметр | I-ATO5-698/2700S | I-ATO5-698/2700 | I-ATP5-698/2700 | I-ATP5-698/2700M | I-ATO5-698/3800A | I-ATO5-698/3800H |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–960 / 1710–2700 МГц | 698–960 / 1710–2700 МГц | 698–960 / 1710–2700 МГц | 698–960 / 1710–2700 МГц | 698–960 / 1427–2700 / 3400–3800 МГц | 698–960 / 1710–2700 / 3300–3800 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | ±45° | вертикальная | горизонтальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 103° | 69° | 360° | 360° |
| Коэффициент усиления | 2 дБи | 5 дБи | 5 дБи | 8 дБи | 4 дБи | 5,5 дБи |
| Тип | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATO5-698/2700S — 698–800 / 800–960 / 1710–2700 МГц — перекрывают диапазоны 3GPP B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM I-ATO5-698/2700S — розетка N или по заказу (IEC 61169-16); поляризация — вертикальная.
У KADAMM I-ATO5-698/2700S размеры по исполнению (см. таблицу «Исполнения»), масса 0,2–0,4 кг.
У KADAMM I-ATO5-698/2700S: усиление 2 дБи. У KADAMM I-ATO5-698/2700: усиление 5 дБи.
Артикул для заказа — KADAMM I-ATO5-698/2700S, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATO5-698/2700S могут уточняться без уведомления.
Поставляем KADAMM I-ATO5-698/2700S — потолочная антенна 4G/5G 698–2700 МГц, 2 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
