Внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS) с горизонтальной поляризацией: 3300–4000 МГц, 4 порта.

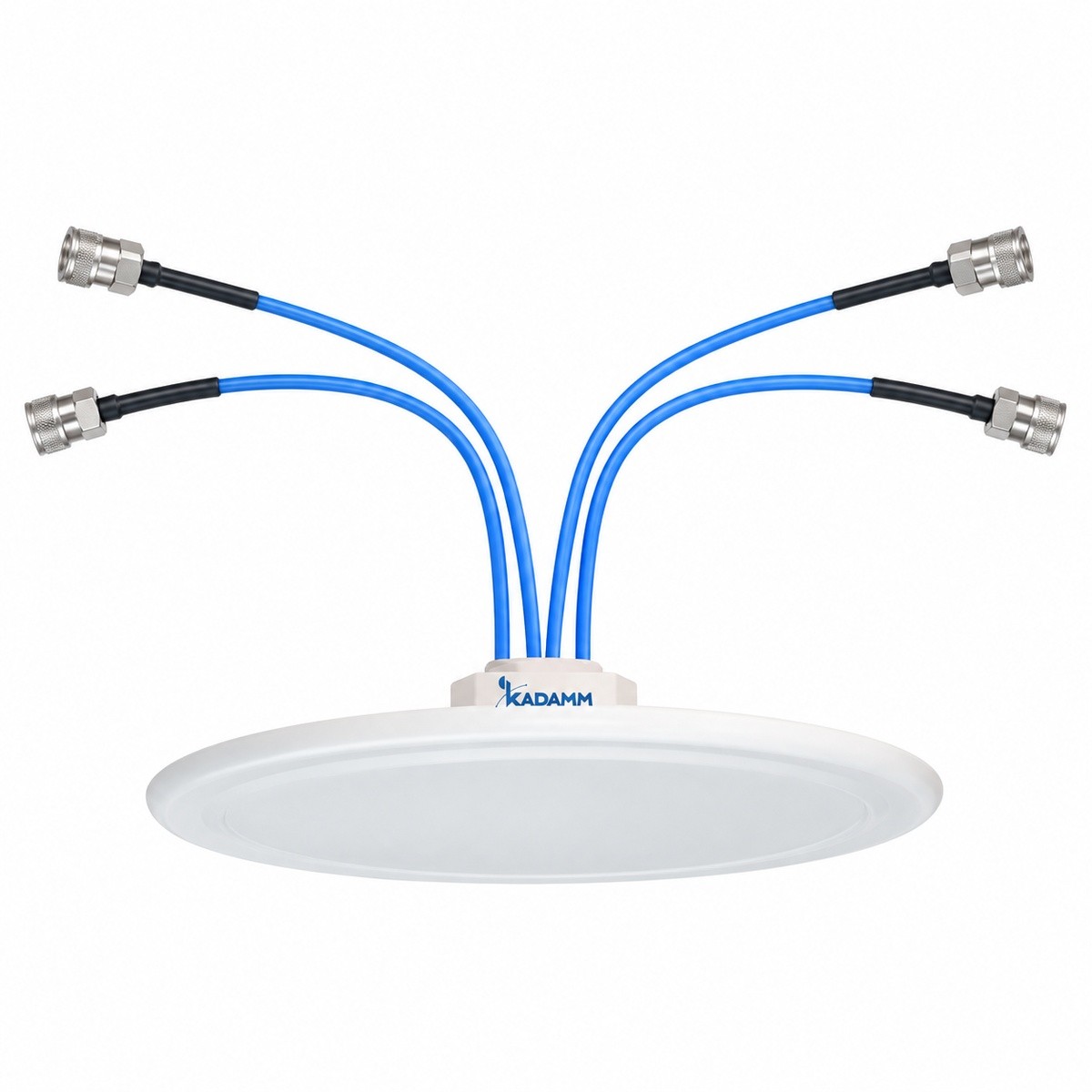

Антенна КАДАММ I-ATO5-3300/4000M — внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): одной излучающей системой 3300–4000 МГц, горизонтальной поляризацией, 4 портами. Рабочие полосы перекрывают LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B42, B43, n78).
Коэффициент усиления 5 дБи, ширина ДН в вертикальной плоскости 60°. Габариты Ø178 × 8 мм, масса 0,7–0,8 кг. КСВН не более 1,5.

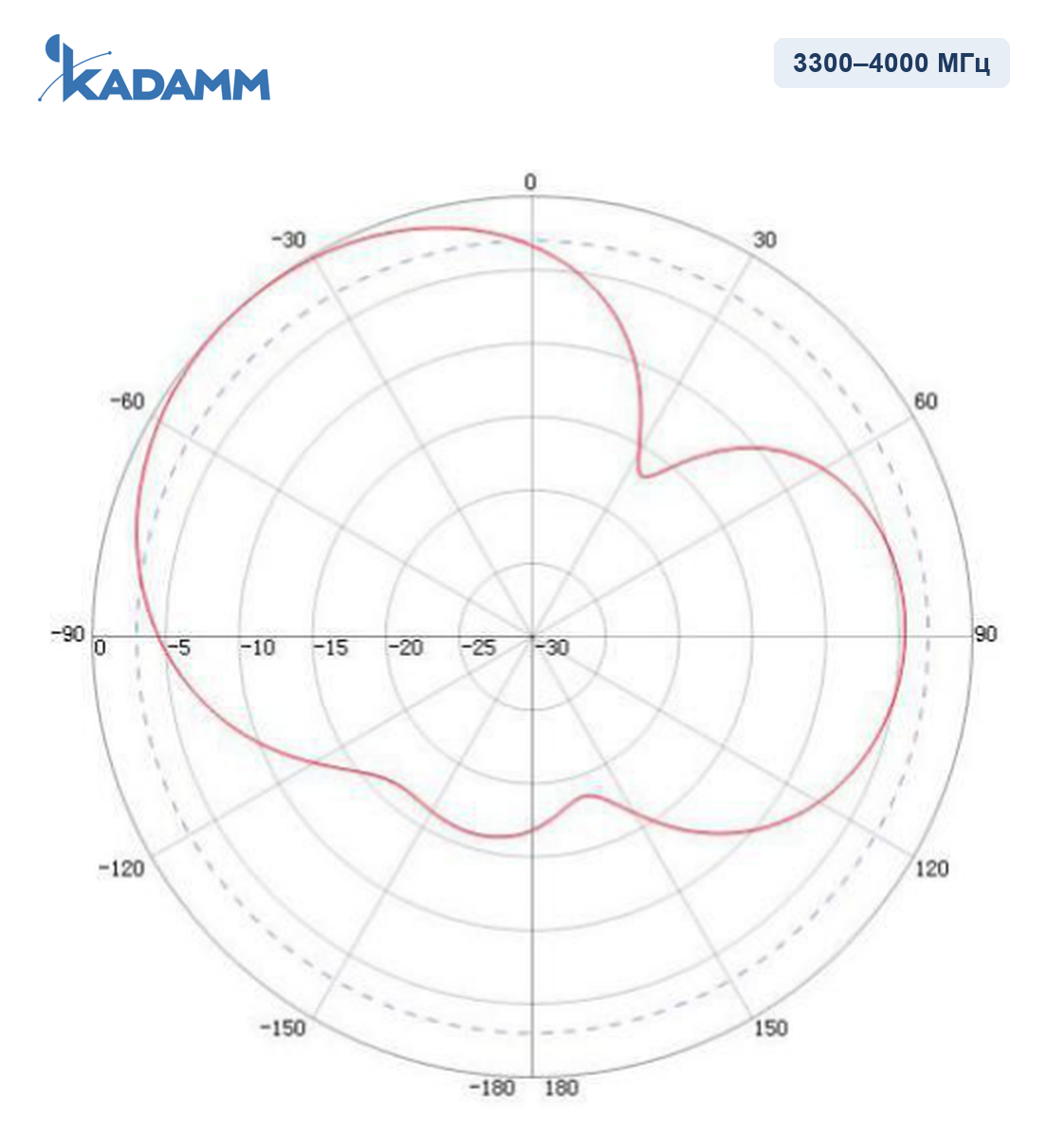

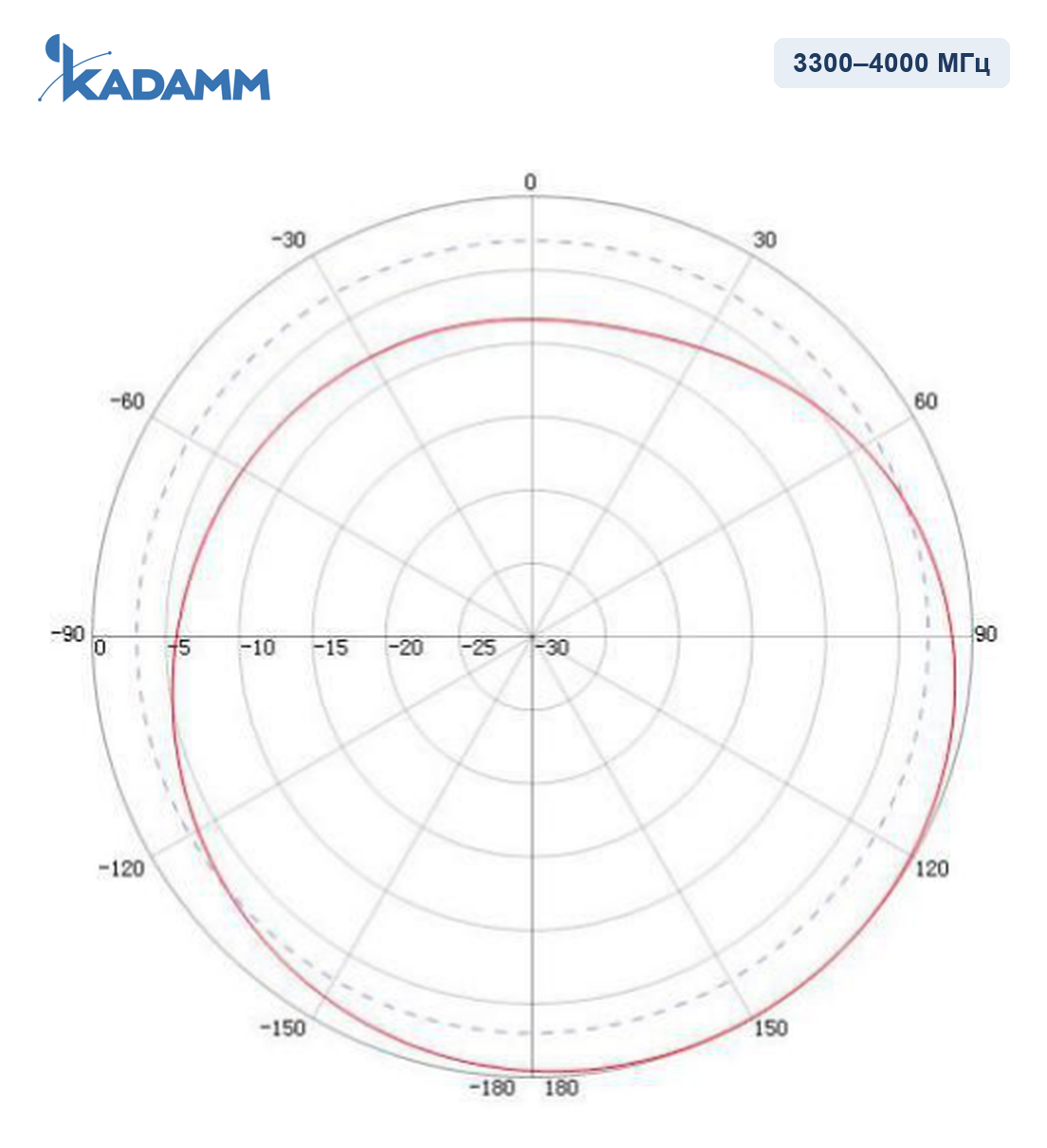

Диаграммы направленности KADAMM I-ATO5-3300/4000M в полосах 3300–4000 МГц — нормированные, в полярных координатах.
| Параметр | Значение |
|---|---|
| Диапазон частот | 3300–4000 МГц |
| Коэффициент усиления, дБи | 5 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° |
| Поляризация | Горизонтальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 или N (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Размеры упаковки | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,7–0,8 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø3300–4000 мм |
| Артикул | Длина / габариты, мм | Масса, кг |
|---|---|---|
| KADAMM I-ATO5-3300/4000M | Ø178×8 | 0,8 |
| KADAMM I-ATO5-3300/4000M-2 | Ø250×8 | 0,7 |
Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM I-ATO5-3300/4000M работает в полосах 3300–4000 МГц: сети LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B42/n78, B43/n78, n78). Распределённые антенные системы (DAS) в торговых центрах, офисах, гостиницах, паркингах и на транспорте: равномерное покрытие открытых помещений при монтаже на подвесной потолок (LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц).
Антенна КАДАММ I-ATO5-3300/4000M, монтажный комплект на трубу Ø3300–4000 мм.
| Параметр | I-ATO5-3300/4000M | I-ATO5-2400/5850M | I-ATO5-2100/6000S | I-ATO5-700/4000L2 | I-ATO4-698/2700M-4 | I-ATO4-698/2700M-3 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 3300–4000 МГц | 2400–2500 / 5150–5850 МГц | 2100–6000 МГц | 698–960 / 1710–2700 / 3300–4000 МГц | 698–960 / 1710–2700 / 1710–2690 МГц | 698–960 / 1710–2700 МГц |
| Поляризация | горизонтальная | вертикальная | вертикальная | две линейные (V+H) | две линейные (V+H) | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 5 дБи | 2,5 дБи | 2,5 дБи | 5 дБи | 4 дБи | 5 дБи |
| Тип | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATO5-3300/4000M — 3300–4000 МГц — перекрывают диапазоны 3GPP B42/n78, B43/n78, n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM I-ATO5-3300/4000M — 4 × розетка 4.3-10 или N (IEC 61169-54), расположение — снизу; поляризация — горизонтальная.
У KADAMM I-ATO5-3300/4000M крепление на трубу Ø3300–4000 мм, размеры по исполнению (см. таблицу «Исполнения»), масса 0,7–0,8 кг.
У KADAMM I-ATO5-3300/4000M: диапазоны 3300–4000 МГц, усиление 5 дБи, поляризация горизонтальная. У KADAMM I-ATO5-2400/5850M: диапазоны 2400–2500 / 5150–5850 МГц, усиление 2,5 дБи, поляризация вертикальная.
Артикул для заказа — KADAMM I-ATO5-3300/4000M, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATO5-3300/4000M могут уточняться без уведомления.
Поставляем KADAMM I-ATO5-3300/4000M — потолочная антенна 4G/5G MIMO 3300–4000 МГц, 5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM I-ATO5-3300/4000M — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
