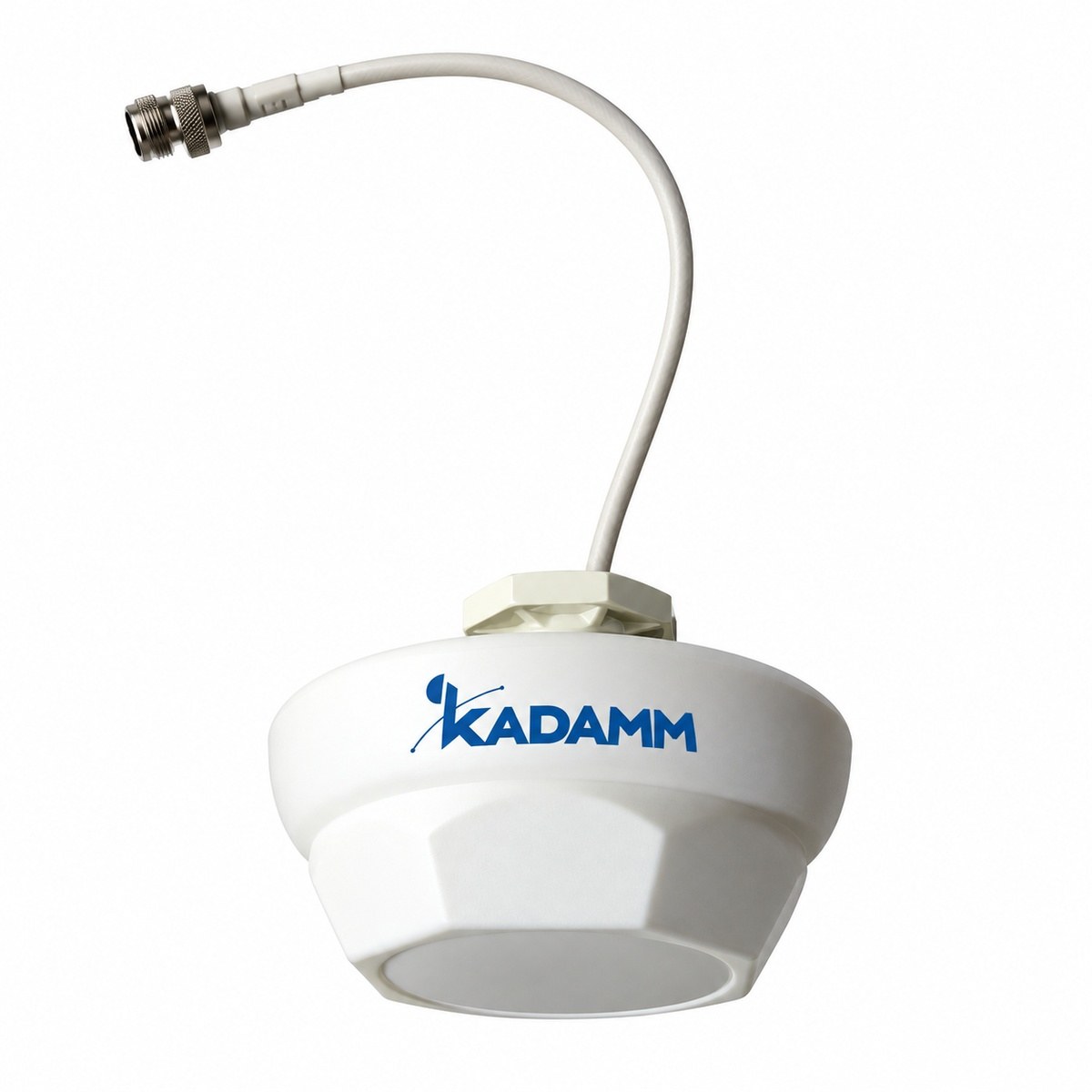

KADAMM I-ATO5-2100/6000S — потолочная антенна 4G/5G 2100–6000 МГц, 2,5 дБи

Внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS) с вертикальной поляризацией: 2100–6000 МГц, 1 порт.

KADAMM I-ATO5-2100/6000S
2100–6000 МГц
Диапазон
2,5 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы

О модели

Антенна КАДАММ I-ATO5-2100/6000S — внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): одной излучающей системой 2100–6000 МГц, вертикальной поляризацией, 1 портом. Рабочие полосы перекрывают LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B40, B7, B38, B42, B43, n78).

Коэффициент усиления 2,5 дБи, ширина ДН в вертикальной плоскости 50°. Габариты Ø124 × 47 мм, масса 0,131 кг. КСВН не более 2.

Ключевые особенности

Круговая диаграмма 360°Равномерное покрытие вокруг точки подвеса, 2100–6000 МГц, усиление 2,5 дБи по диапазонам.
КомпактностьГабариты Ø124 × 47 мм, масса 0,131 кг.
Вертикальная поляризация1 порт, розетка N или по заказу.
Чистый трактКСВН не более 2.
Мощность и защитаДо 50 Вт на порт.

Электрические характеристики

ПараметрЗначение
Диапазон частот2100–6000 МГц
Коэффициент усиления, дБи2,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость50°
ПоляризацияВертикальная
КСВН≤2
Входное сопротивление50 Ом
Максимальная мощность на порт50 Вт

Механические характеристики

ПараметрЗначение
Разъёмырозетка N или по заказу (IEC 61169-16)
Размеры (В × Ш × Г)Ø124 × 47 мм
Масса антенны0,131 кг

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B40 / n402300–2400 МГцTDDLTE TDD 2300
B7 / n7UL 2500–2570 / DL 2620–2690 МГцFDDLTE 2600
B38 / n382570–2620 МГцTDDLTE TDD 2600
B41 / n412496–2690 МГцTDDLTE/NR TDD 2600 (полный)
B42 / n783400–3600 МГцTDDLTE/NR 3500
B43 / n783600–3800 МГцTDDLTE/NR 3700
n783300–3800 МГцTDD5G NR 3,5 ГГц

Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N или по заказу
✓
3GPP TS 36.101 / 38.101-1 — рабочие полосы перекрывают диапазоны B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78

Применение

KADAMM I-ATO5-2100/6000S работает в полосах 2100–6000 МГц: сети LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR TDD 2600, LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78). Распределённые антенные системы (DAS) в торговых центрах, офисах, гостиницах, паркингах и на транспорте: равномерное покрытие открытых помещений при монтаже на подвесной потолок (LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц).

Комплект поставки

Антенна КАДАММ I-ATO5-2100/6000S, монтажный комплект.

Сравнение с похожими антеннами KADAMM

ПараметрI-ATO5-2100/6000SI-ATO5-2400/5850MI-ATO5-3300/4000MI-ATO5-700/4000L2I-ATO4-698/2700M-4I-ATO4-698/2700M-3
ФотоKADAMM I-ATO5-2100/6000SKADAMM I-ATO5-2400/5850MKADAMM I-ATO5-3300/4000MKADAMM I-ATO5-700/4000L2KADAMM I-ATO4-698/2700M-4KADAMM I-ATO4-698/2700M-3
Диапазон частот2100–6000 МГц2400–2500 / 5150–5850 МГц3300–4000 МГц698–960 / 1710–2700 / 3300–4000 МГц698–960 / 1710–2700 / 1710–2690 МГц698–960 / 1710–2700 МГц
Поляризациявертикальнаявертикальнаягоризонтальнаядве линейные (V+H)две линейные (V+H)вертикальная
Ширина ДН по уровню −3 дБ360°360°360°360°360°360°
Коэффициент усиления2,5 дБи2,5 дБи5 дБи5 дБи4 дБи5 дБи
Типпотолочная ненаправленная (всенаправленная) антеннапотолочная ненаправленная (всенаправленная) антеннапотолочная ненаправленная (всенаправленная) антеннапотолочная ненаправленная (всенаправленная) антеннапотолочная ненаправленная (всенаправленная) антеннапотолочная ненаправленная (всенаправленная) антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Вопросы и ответы

Рабочие полосы KADAMM I-ATO5-2100/6000S — 2100–6000 МГц — перекрывают диапазоны 3GPP B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».

У KADAMM I-ATO5-2100/6000S — розетка N или по заказу (IEC 61169-16); поляризация — вертикальная.

У KADAMM I-ATO5-2100/6000S размеры Ø124 × 47 мм, масса 0,131 кг.

У KADAMM I-ATO5-2100/6000S: диапазоны 2100–6000 МГц. У KADAMM I-ATO5-2400/5850M: диапазоны 2400–2500 / 5150–5850 МГц.

KADAMM I-ATO5-2100/6000S — запросить цену и сроки
Подберём модель, крепление и кабельную сборку под вашу задачу. Сроки поставки уточняйте у менеджера.

Артикул для заказа — KADAMM I-ATO5-2100/6000S, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATO5-2100/6000S могут уточняться без уведомления.

Поставляем KADAMM I-ATO5-2100/6000S — потолочная антенна 4G/5G 2100–6000 МГц, 2,5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
