Внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS) с вертикальной или горизонтальной (выбирается при монтаже) поляризацией: 350–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц, 1 порт.
Антенна КАДАММ I-ATO7-350/6000S — внутренняя потолочная ненаправленная антенна для распределённых антенных систем (DAS): рабочими полосами 350–960, 1695–2700, 3300–4200 и 4800–6000 МГц, вертикальной или горизонтальной (выбирается при монтаже) поляризацией, 1 портом. Рабочие полосы перекрывают LTE-450, LTE 850, LTE 900, LTE 2100, LTE TDD 2600, 5G NR 3,5 ГГц (диапазоны 3GPP B31, B5, B3, B7, B41, n78).
Коэффициент усиления 4–7 дБи по диапазонам, ширина ДН в вертикальной плоскости 40–120°. Габариты Ø300 × 13 мм, масса 0,55 кг. КСВН не более 1,8.

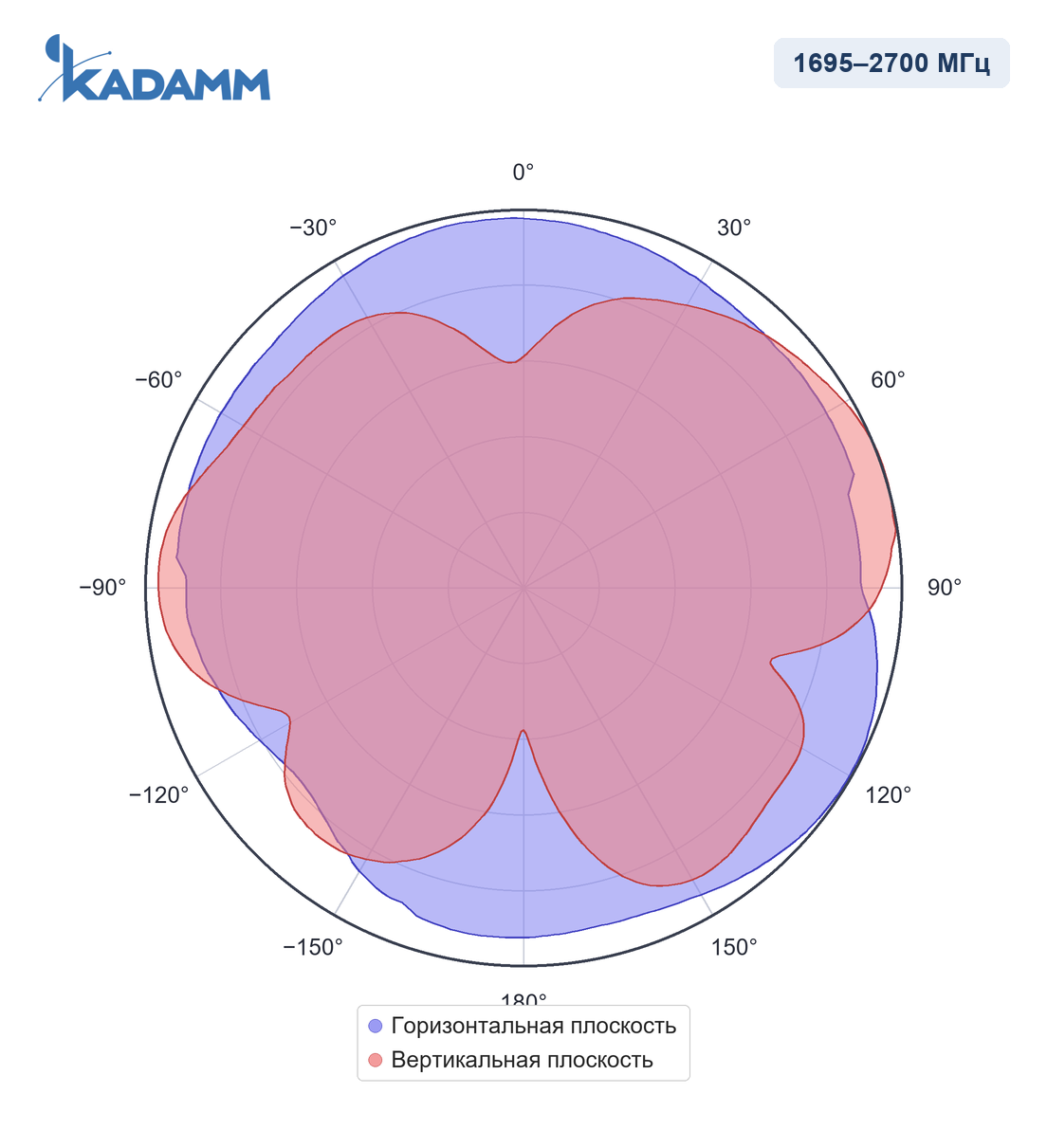

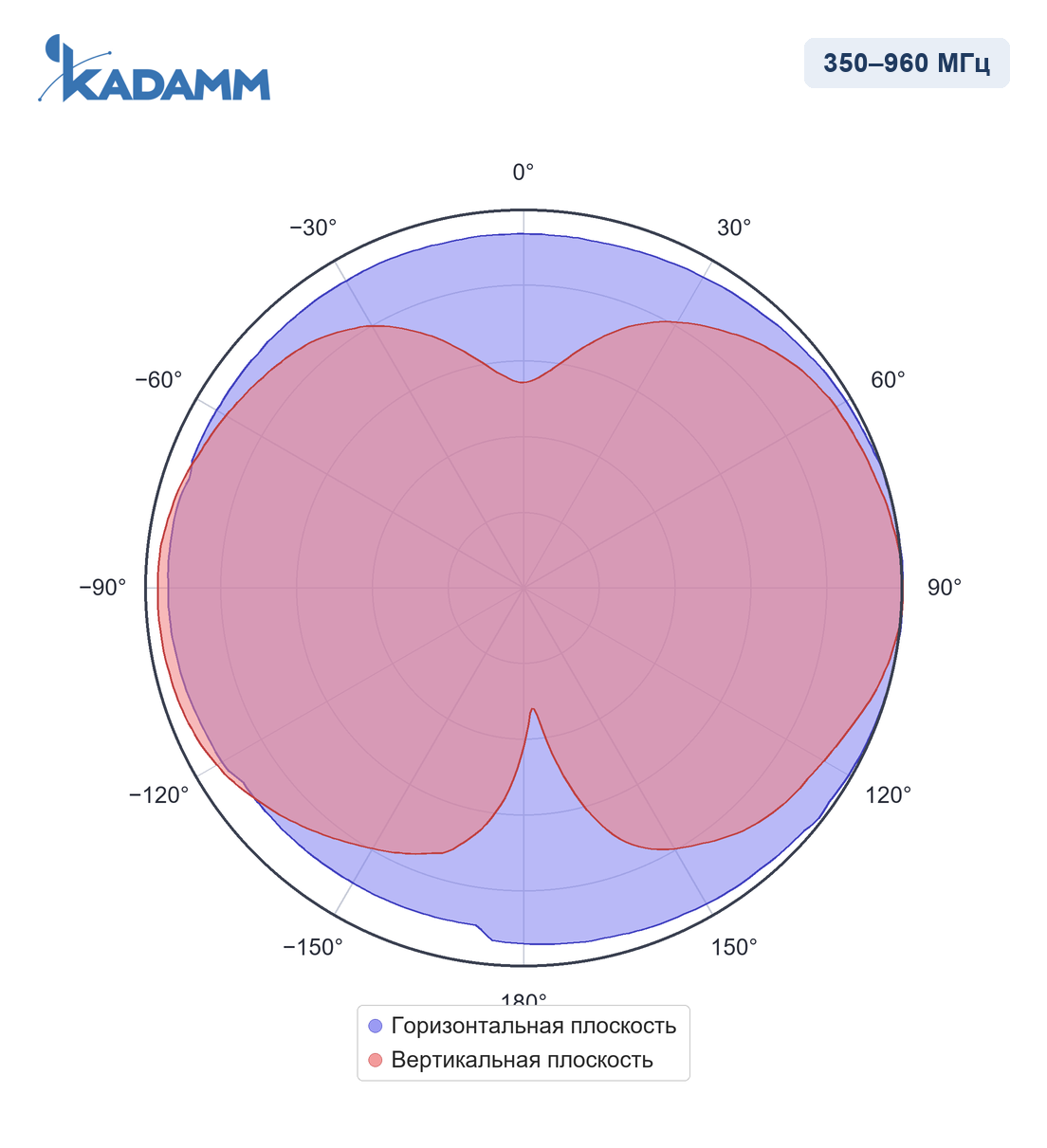

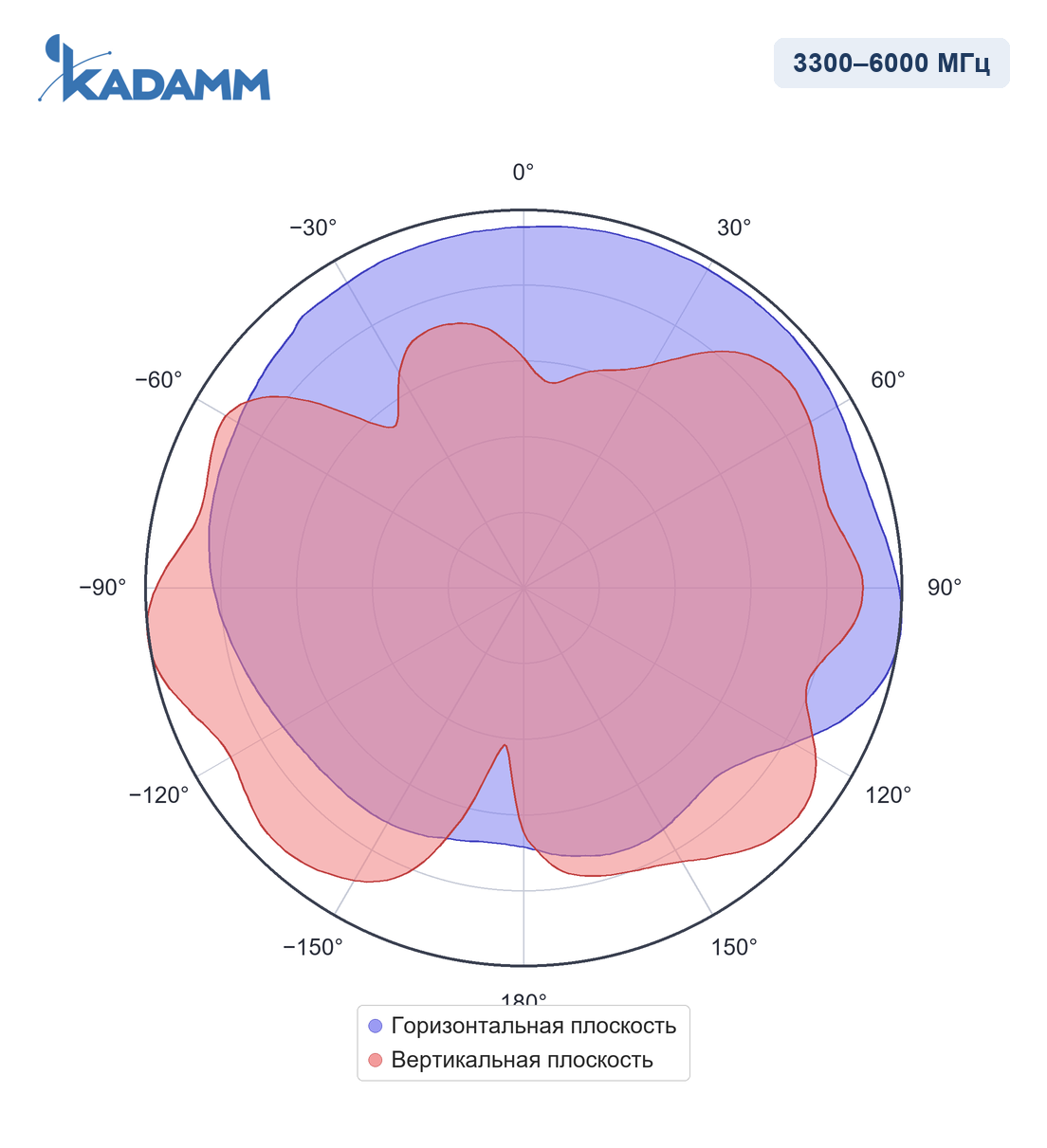

Диаграммы направленности KADAMM I-ATO7-350/6000S в полосах 350–960 МГц, 1695–2700 МГц, 3300–6000 МГц — нормированные, в полярных координатах.
| Параметр | 350–520 МГц | 617–960 МГц | 1695–2700 МГц | 3300–4200 МГц | 4800–6000 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 350–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | ||||
| Коэффициент усиления, дБи | 4 | 4 | 6 | 7 | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | ||||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 120° | 90° | 80° | 50° | 40° |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) | ||||
| КСВН | ≤1,8 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт | 50 Вт | ||||
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø300 × 13 мм |
| Размеры упаковки | 325 × 325 × 88 мм |
| Масса антенны | 0,55 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø350–960 мм |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM I-ATO7-350/6000S работает в полосах 350–520 / 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц: TETRA для экстренных и оперативных служб (380–400 МГц); профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы); ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE-450, LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800 (диапазоны 3GPP B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38 и др.). Круговая диаграмма с усилением 7 дБи — покрытие помещения от точки на потолке (DAS).

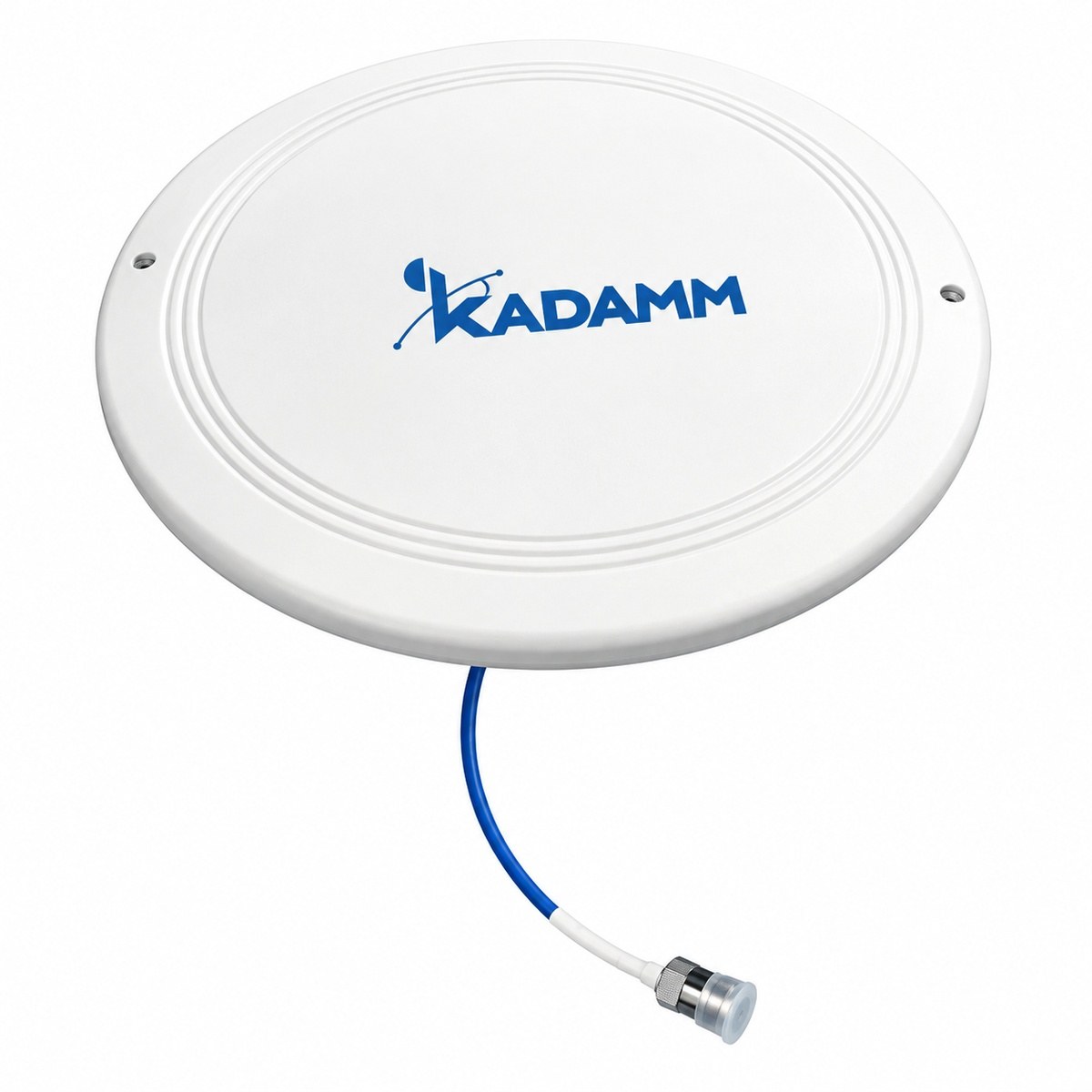

Антенна КАДАММ I-ATO7-350/6000S, монтажный комплект на трубу Ø350–960 мм.
| Параметр | I-ATO7-350/6000S | I-ATO7-380/2700S | I-ATP7-380/2700S | I-ATO7-380/3800S | I-ATP7-690/3800M | I-ATP7-698/2700A |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 350–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | 380–960 / 1710–2700 МГц | 380–960 / 1710–2700 МГц | 380–960 / 1710–2700 / 3300–3800 МГц | 690–960 / 1710–2700 / 3400–3800 МГц | 698–960 / 1710–2700 МГц |
| Поляризация | вертикальная или горизонтальная (выбирается при монтаже) | вертикальная | вертикальная | вертикальная | две линейные (V+H) | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | — | 360° | — | 71° |
| Коэффициент усиления | 7 дБи | 6,5 дБи | 7 дБи | 6,5 дБи | 7 дБи | 7,5 дБи |
| Тип | потолочная ненаправленная (всенаправленная) антенна | потолочная ненаправленная (всенаправленная) антенна | направленная внутренняя (indoor) антенна | потолочная ненаправленная (всенаправленная) антенна | направленная внутренняя (indoor) антенна | направленная внутренняя (indoor) антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM I-ATO7-350/6000S — 350–520 / 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц — перекрывают диапазоны 3GPP B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM I-ATO7-350/6000S — розетка N или 4.3-10 (IEC 61169-54), расположение — снизу; поляризация — вертикальная или горизонтальная (выбирается при монтаже).
У KADAMM I-ATO7-350/6000S крепление на трубу Ø350–960 мм, размеры Ø300 × 13 мм, масса 0,55 кг.
У KADAMM I-ATO7-350/6000S: диапазоны 350–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц, усиление 7 дБи, поляризация вертикальная или горизонтальная (выбирается при монтаже). У KADAMM I-ATO7-380/2700S: диапазоны 380–960 / 1710–2700 МГц, усиление 6,5 дБи, поляризация вертикальная.
Артикул для заказа — KADAMM I-ATO7-350/6000S, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM I-ATO7-350/6000S могут уточняться без уведомления.
Поставляем KADAMM I-ATO7-350/6000S — потолочная антенна 350–6000 МГц, 7 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Файлы для скачивания:
KADAMM I-ATO7-350/6000S — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
